ABB CP430 人机界面（HMI）安装与操作
时间: 2025-07-09浏览次数：
ABB CP430 人机界面（HMI）安装与操作
ABB CP430 人机界面（HMI）安装与操作
设备概述

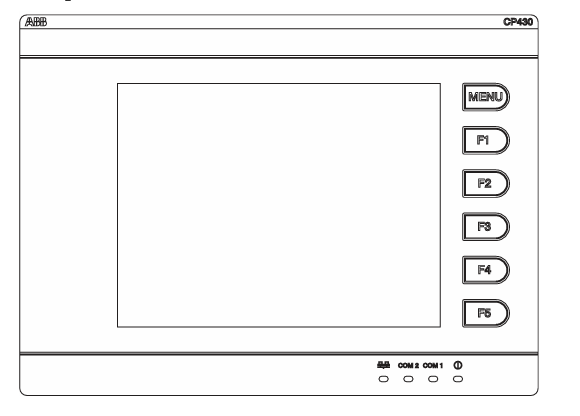

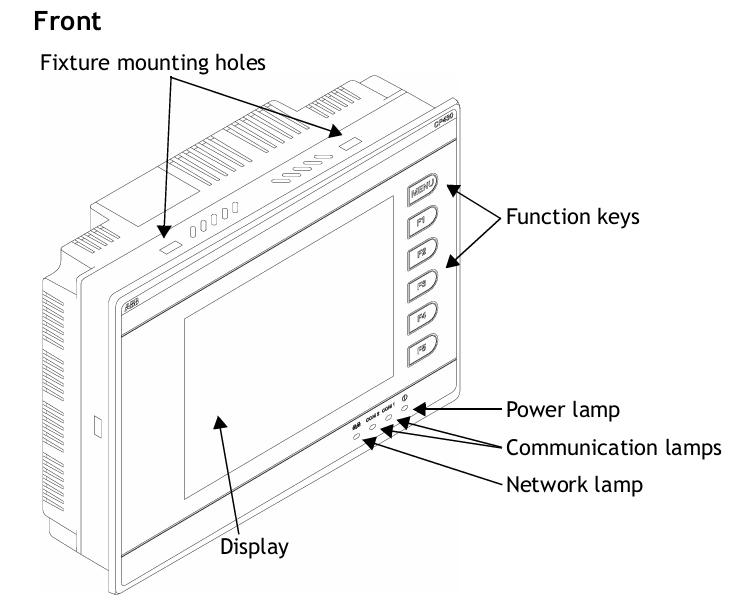

基本特性：CP430 是一款配备 5.7 英寸 STN 液晶显示屏的人机界面（HMI），具有 IP65/NEMA4X 防护等级（仅限室内使用），通过 CE 认证，抗瞬变性能强，设计紧凑，便于与其他设备连接以实现最优性能。
配置工具：使用 CP400Soft 进行应用程序设计，该工具可靠、易用且兼容多种型号。
安全注意事项
人员资质：仅允许合格人员安装、操作或维修该设备。
安装环境：需安装在平面上，环境需满足无高爆炸风险、无强磁场、无阳光直射、无剧烈温度变化，适用于污染等级 2 环境，可安装在 1 类和 4X 类（仅限室内）外壳的平面上。
电源要求：输入为 24V DC，电源电压需在 24V DC ± 15% 范围内，否则可能严重损坏设备，需定期检查供电电源。
接地要求：必须正确接地，否则可能受噪声影响，接地电缆截面积至少为 2mm²（AWG 14），接地电阻需小于 100Ω（3 级），且接地电缆不得与电源电路接在同一接地点。
其他注意事项：禁止液体、金属碎屑等进入设备；LCD 显示屏液体含强刺激性物质，接触皮肤或眼睛需及时处理；设备改装或使用非 ABB 规格的部件和配件，ABB 不承担责任；通信电缆需与动力电缆分开，且仅使用屏蔽电缆。
安装说明
包装内容
包含 CP430 操作员终端、6 个安装紧固件、电源连接器（连接至 24V DC 电源输入）以及安装和操作手册（1SBC159103M0202）。
安装步骤
按照 185.8×135.8mm 的尺寸在控制前面板上开孔。
将操作员终端安装到开孔中，将固定件插入设备上的孔中，并用螺丝将其紧固到前面板，螺丝扭矩为 0.6 ~ 0.7 Nm（5.31-6.2 lb-in）。
操作员终端的安装角度需在 0° 至 135° 范围内。
产品规格
通用参数（部分主要参数）
前面板尺寸：195.0×145.0×6.0mm。
安装深度：59.1mm。
重量：0.81 - 0.86kg 不等。
通信端口：COM1（9 针 female 连接器，支持 RS232/RS485）、部分型号有 COM2（25 针 female 连接器，支持 RS232/RS422/RS485）；部分型号有 USB 端口、CF 卡端口、以太网端口。
存储：Flash ROM 4MB，RAM 16MB，电池备份内存 512KB，数据 / 配方 512KB。
显示屏：彩色 TFT LCD（部分型号为单色 STN LCD），64K 色（部分型号为 16 种蓝色色调），分辨率 320×240 像素，CCFT 背光寿命在 25°C 时约为 50,000 - 60,000 小时。
电源：24V DC ± 15%，功耗小于 20W。
工作环境：温度 0° 至 +50°C，湿度 20 - 90% RH（无冷凝）。
操作说明
DIP 开关设置
SW1、SW2、SW9 为预留。
SW3 和 SW4 用于设置操作模式，如运行用户应用程序、运行老化测试程序等。
SW5 用于选择通信参数来源，来自操作员终端配置屏幕或 CP400Soft。
SW6 用于设置是否需要密码启动操作员终端。
SW7 用于设置是否显示系统菜单。
SW8 用于设置默认用户级别。
SW10 用于设置 COM2 端口类型（RS485 或 RS4）
