ABB Panel 800 - PP836 5.1 硬件与安装

设备概述

核心功能：Panel 800 操作员面板是一款面向人机交互的工业设备，支持文本显示与控制、动态指示、时间通道、报警及配方管理等功能，通过 Panel Builder 800 配置工具在电脑上完成配置后，项目可传输至面板并存储运行，可连接 PLC、伺服系统、驱动器等多种自动化设备。

版本历史：

4.1 版本：Panel 800 初始发布，固件版本 1.0，对应文档 3BSE043449R101。

5.0 版本：固件版本 2.0，支持 MMS 报警与事件及 PROFIBUS-DP 从机接口（CB801），对应文档 3BSE043449R201。

5.0/1 版本：固件版本 3.0，对应文档 3BSE043449R301。

5.1 版本：固件版本 4.0，对应文档 3BSE043449R401。

5.1/3 版本：发布 PP836A，对应文档 3BSE043449R501。

安全注意事项

安装环境：适用于 Class I, Division 2, Groups A, B, C, D 或非危险场所；水平安装时最高环境温度 40°C，垂直安装时 50°C；需避免高爆炸风险、强磁场、阳光直射及剧烈温度变化。

防爆警告：爆炸危险环境下，断开设备前需断电或确认区域安全；更换组件可能影响 Class I, Division 2 场所适用性；仅允许连接 UL 和 cUL 认证的扩展单元（目前无获批单元）；更换扩展单元前需断电或确认区域安全；电池需在非危险区域更换。

操作与维护：仅合格人员可操作、安装和维修；安装前检查运输损坏；禁止液体、金属碎屑等进入设备；清洁或维护前断开电源；使用推荐电池更换，避免爆炸风险；设备及部件需按当地法规回收，锂电池、电解电容和显示器含潜在有害物质。

安装流程

空间要求

安装板厚度：1.5 - 9.0 mm（0.06 - 0.35 英寸）。

安装空间：面板周围需预留一定空间，如上下各 100 mm（4.0 英寸），左右各 50 mm（2.0 英寸）等，外壳开口用于空气对流，不可覆盖。

安装步骤

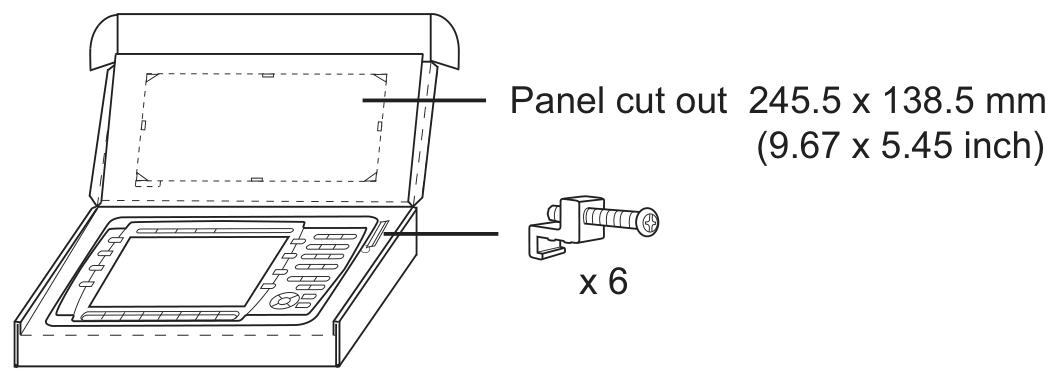

拆包检查，若有损坏通知供应商；面板开口尺寸为 245.5 x 138.5 mm（9.67 x 5.45 英寸）。

确定面板安装位置，按标记切割开口，若需访问文本条，在左下角预留额外空间。

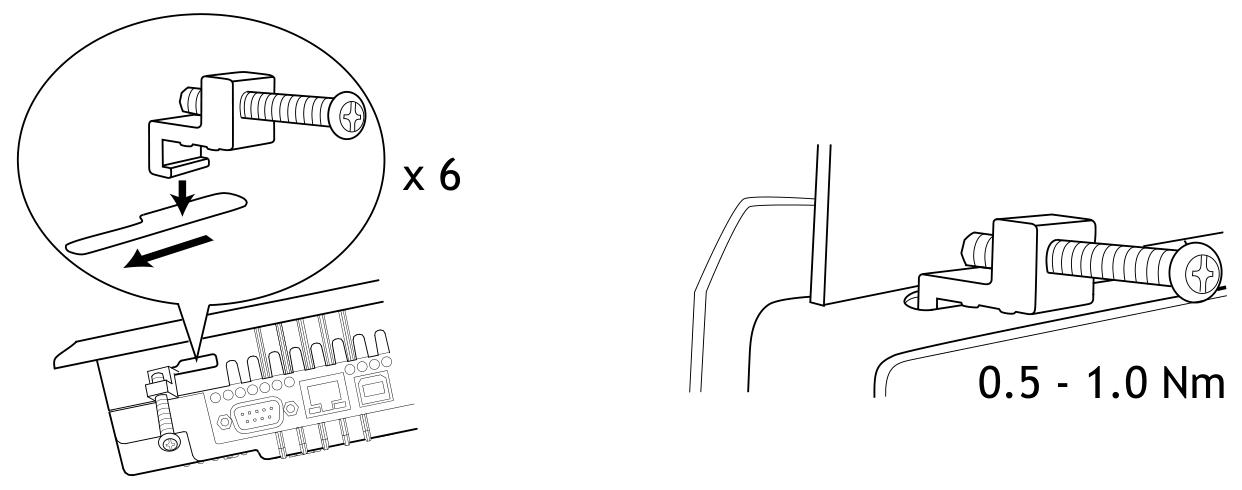

使用所有紧固孔、提供的支架和螺丝固定面板，扭矩为 0.5 - 1.0 Nm。

按指定顺序连接电缆，确保面板与控制器系统接地一致，使用 M5 螺丝和至少 2.5 mm² 截面的接地线（尽可能短）；使用屏蔽通信电缆，分离高压电缆与信号和供电电缆；面板需适应环境温度后再启动，避免冷凝，确认电源电压和极性正确。

小心移除面板显示屏上的层压膜，避免静电损坏。

模式开关设置

面板背面有 4 个 DIP 开关（模式开关），操作前需断开电源，设置后重新通电。

功能如下：

0000：运行模式，正常操作。

0010：系统恢复，重置文件系统和注册表，重新安装系统程序，恢复出厂设置（可能覆盖更新的系统程序，可再次更新）。

0100：镜像加载模式，允许升级面板中的完整软件包（会删除所有文件）。

1000：服务菜单模式，显示系统程序服务菜单，可设置 IP 配置、删除项目、校准触摸屏。

1110：自检模式。

xxx1：硬复位（强制面板重置）。
