ABB PM866AK01 控制器
时间: 2025-07-09浏览次数：

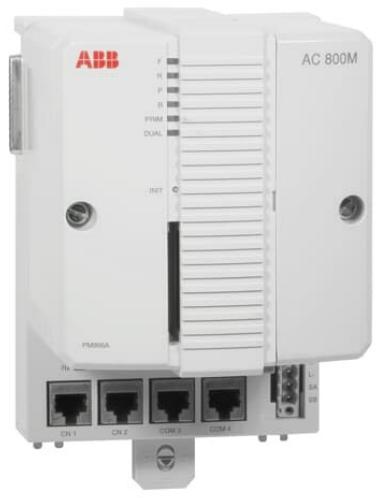

ABB PM866AK01 控制器

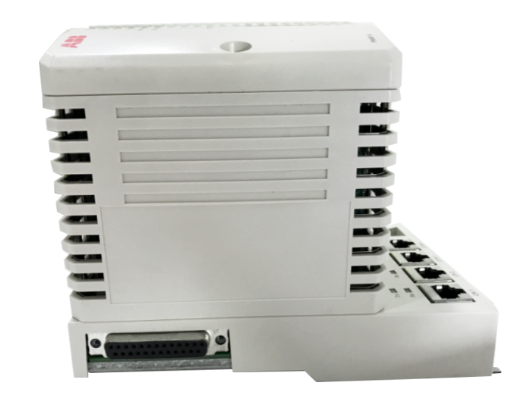

ABB PM866AK01 控制器
设备概述
核心功能：PM866AK01 是 ABB AC 800M 系列的紧凑型处理器单元，具备控制、通信和冗余支持能力，适用于工业自动化控制场景，可通过 800xA Control Builder 进行配置。
硬件构成：包含微处理器、RAM 内存、实时时钟、LED 指示灯、INIT 按钮和 CompactFlash 接口；底座（TP830）配备 2 个 RJ45 以太网端口（CN1、CN2）、2 个 RJ45 串行端口（COM3、COM4），其中 COM3 为带调制解调器控制信号的 RS-232C 端口，COM4 为隔离式配置工具端口。
关键特性：支持 CPU 冗余（提升可用性，覆盖 CPU、CEX-Bus、通信接口和 S800 I/O）、DIN 导轨快速安装（滑动锁定机制）、每块底座具有唯一以太网地址（硬件身份标识，可在 TP830 底座标签查看）。
核心优势
具备 ISA Secure 认证，可靠性高，故障诊断简便。
模块化设计，支持逐步扩展，适应不同规模应用。
防护等级为 IP20，无需额外外壳；通过全面的 EMC 认证。
支持使用 BC810/BC820 实现分段 CEX-Bus，基于标准硬件确保通信兼容性（如以太网、PROFIBUS DP 等）。
内置冗余以太网通信端口，提升通信稳定性。
技术参数
基本信息
产品编号：3BSE076939R1（PM866AK01）
冗余支持：无
高完整性：无
时钟频率：133 MHz
性能（1000 次布尔运算）：0.09 ms
内存 64 MB：（应用可用 RAM：51.389 MB）
存储闪存:;支持
处理器类型:MPC866
冗余配置切换时间:最大 10 ms
软件与任务能力
每个控制器支持 32 个应用程序，每个应用程序支持 64 个程序、128 个图表。
控制器最多支持 32 个任务，32 种不同周期时间，应用程序周期时间可低至 1 ms。
固件存储闪存为 4 MB。
电源与功耗
电源输入：24 V DC（19.2-30 V DC）。
24 V 电流消耗：典型 210 mA，最大 360 mA。
功耗：典型 5.1 W，最大 8.6 W。
支持冗余电源状态输入，内置 3.6 V 锂电池备份。
通信与 I/O 能力
以太网通道:2 个（IEEE 802.3 标准，10 Mbit/s，RJ-45 母头）
控制网络协议:MMS（制造消息服务）和 IAC（应用间通信）
推荐控制网络骨干:100 Mbit/s 交换式以太网
RS-232C 接口 2 个:（1 个通用，1 个用于服务工具）
CEX-Bus 通信模块数量:12 个
CEX-Bus 最大供电电流:2.4 A
非冗余 CPU 的 Modulebus I/O 集群:1 个电气 + 7 个光学
冗余 CPU 的 Modulebus I/O 集群:0 个电气 + 7 个光学
Modulebus 最大 I/O 模块容量:单 PM866 为 96 个，冗余 PM866 为 84 个
Modulebus 扫描速率:0-100 ms（取决于 I/O 模块数量）
