ABB TK850V007 CEX-Bus 扩展电缆的安装和配置方法
时间: 2025-07-09浏览次数：

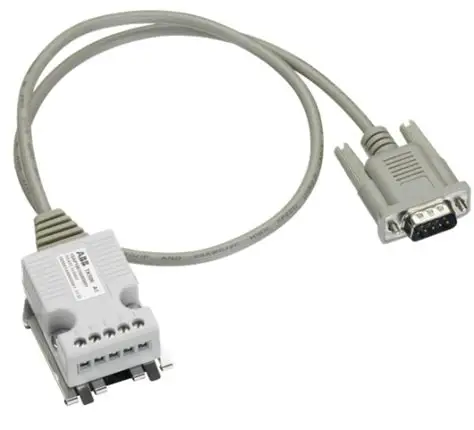

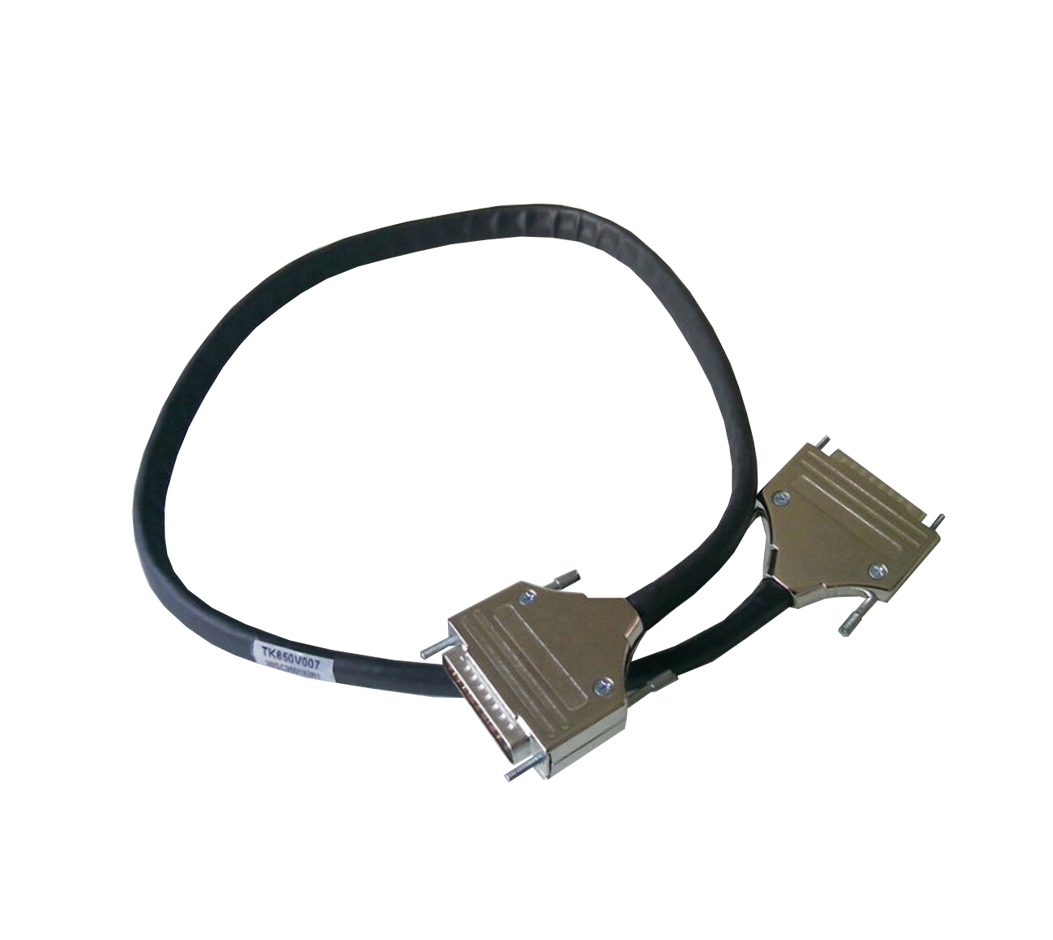

ABB TK850V007 CEX-Bus 扩展电缆的安装和配置方法
ABB TK850V007 CEX-Bus 扩展电缆的安装和配置方法
安装前准备
检查产品完整性：确认 TK850V007 扩展电缆的长度为 0.7 米，且配套的 CEX-Bus 终端器 TK851 完好无损。
工具准备：准备一把合适的螺丝刀（用于操作 DIN 导轨锁定装置）和绝缘手套（确保安全操作）。
环境要求：确保安装环境符合 AC 800M 控制器的工作环境标准，温度在 - 25°C 至 + 55°C 之间，相对湿度 < 93%（无冷凝）。
安装步骤
断电操作
安装前必须断开 AC 800M 控制器及相关设备的电源，避免触电或设备损坏。
定位安装位置
确定 CEX-Bus 扩展电缆的连接位置，通常用于连接两个 CEX-Bus 网段或扩展 CEX-Bus 的长度。确保电缆路径无拉伸或过度弯曲，避免靠近强电磁干扰源（如电机、变压器）。
连接电缆
将电缆一端连接到现有 CEX-Bus 设备的输出端口，另一端连接到扩展设备的输入端口，确保插头完全插入并锁定。
若用于连接两个 CEX-Bus 网段，需在电缆两端分别安装终端器 TK851（ female 端），以确保信号稳定。
固定电缆
使用电缆扎带或固定夹将电缆固定在 DIN 导轨或柜体上，避免因振动导致连接松动。
恢复供电
确认所有连接无误后，重新接通电源，检查 CEX-Bus 设备的运行状态（通过 LED 指示灯判断是否正常工作）。
配置要点
终端器设置
当使用 TK850V007 扩展电缆时，必须在电缆的 female 端安装 TK851 终端器，以防止信号反射和干扰。
若扩展电缆连接的是冗余 CEX-Bus 结构，需确保终端器在冗余网段的两端均正确安装。
系统验证
通电后，通过控制器的诊断功能或前端面板指示灯检查 CEX-Bus 通信状态，确保无错误代码或报警信号。
使用 Control Builder 软件验证扩展后的 CEX-Bus 设备是否被系统正确识别，确认通信速率和数据传输正常。
冗余配置（如适用）
若用于冗余系统，需在 Control Builder 中配置 CEX-Bus 冗余参数，确保主备网段切换时数据传输不中断。
检查冗余链路的切换时间和稳定性，确保符合系统设计要求。
注意事项
电缆长度限制：TK850V007 的最大长度为 0.7 米，不可与其他扩展电缆串联使用以延长长度，否则会导致信号衰减。
避免点火极限：CEX-Bus 扩展后的网段配置不得处于设备的点火极限范围内，需参考设备手册中的安全参数。
热插拔限制：在带电状态下不可插拔电缆，必须断电操作，否则可能导致设备损坏或数据丢失。
接地要求：确保电缆屏蔽层正确接地，以减少电磁干扰，提高通信稳定性。
