ABB AO801 模拟输出模块
时间: 2025-07-09浏览次数：

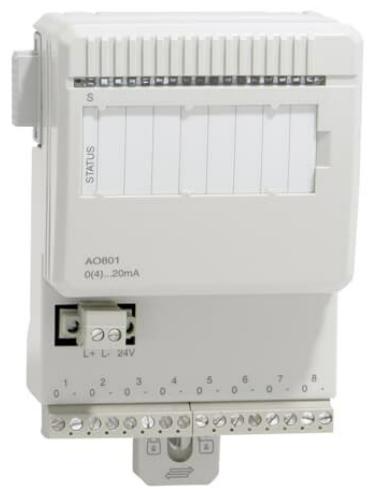

ABB AO801 模拟输出模块
ABB AO801 模拟输出模块
设备概述
核心功能：AO801 是 ABB Ability™ System 800xA® 系列的模拟输出模块，具备 8 个单极性模拟输出通道，可周期性执行自我诊断。当内部电源过低时，模块会进入 INIT 状态（此时模块无信号输出）。
主要特点与优势：
拥有 8 路 0...20 mA、4...20 mA 输出通道。
配备 OSP（Output Switching Protection）功能，在检测到错误时能将输出设置为预设状态。
模拟输出具备短路保护功能，可连接至 ZP 或 +24 V。
通过可拆卸连接器实现过程和电源连接。
基本信息
产品编号：3BSE020514R1
类型：模拟输出模块
信号规格：0...20 mA、4...20 mA
通道数量：8 个
信号类型：单极性单端
HART 协议支持：不支持
SOE（事件顺序记录）：不支持
冗余功能：不支持
高完整性：不支持
本质安全：不支持
机械规格：S800L
技术参数
分辨率：12 位
隔离方式：组级与地隔离
超 / 欠量程范围：±15%
输出负载：最大 850 Ω
误差：0.1%
温度漂移:典型 30 ppm/°C，最大 50 ppm/°C
上升时间:10 µs
更新周期:1 ms
电流限制:具备短路保护的限流输出
最大现场电缆长度:600 米（656 码）
额定绝缘电压:50 V
介电测试电压:500 V 交流
功耗:3.8 W
+5 V 模块总线电流消耗:70 mA
+24 V 模块总线电流消耗:无（-）
+24 V 外部电流消耗:200 mA
支持的导线规格:实心线：0.05-2.5 mm²（30-12 AWG）；绞线：0.05-1.5 mm²（30-12 AWG）。推荐扭矩：0.5-0.6 Nm，剥线长度：6-7.5 mm（0.24-0.30 英寸）
诊断与指示灯
前面板指示灯：设有 S（Status）指示灯，用于显示运行或故障状态，可指示监控状态、模块错误、模块警告、通道错误等信息。
环境与认证
CE 标志:有
电气安全标准:EN 61010-1、UL 61010-1、EN 61010-2-201、UL 61010-2-201
危险场所认证:C1 Div 2 cULus、C1 Zone 2 cULus、ATEX Zone 2
船级社认证:ABS、BV、DNV、LR
工作温度:0 至 +55°C（+32 至 +131°F），认证适用于 +5 至 +55°C
存储温度:-40 至 +70°C（-40 至 +158°F）
污染等级:2 级（符合 IEC 60664-1）
防腐保护:符合 ISA-S71.04：G3 标准
相对湿度:5% 至 95%（无冷凝）
防护等级:符合 IEC 60529 的 IP20
机械工作条件:符合 IEC/EN 61131-2
电磁兼容性:符合 EN 61000-6-4 和 EN 61000-6-2
过电压类别:符合 IEC/EN 60664-1、EN 50178
设备类别:符合 IEC 61140 的 I 类（接地保护）
RoHS 合规性:符合 DIRECTIVE/2011/65/EU（EN 50581:2012）
WEEE 合规性:符合 DIRECTIVE/2012/19/EU
尺寸与重量
宽度：86.1 mm（3.4 英寸）
深度：58.5 mm（2.3 英寸）
高度：110 mm（4.33 英寸）
重量：0.24 kg（0.53 lbs.）
