ABB CI855 通信接口
时间: 2025-07-09浏览次数：

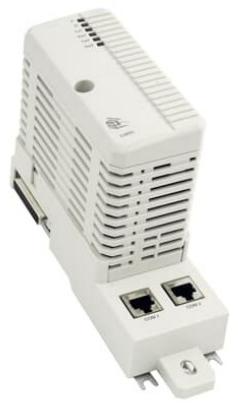

ABB CI855 通信接口
ABB CI855 通信接口
设备概述
核心功能：CI855 是一款通信接口，用于在 AC 800M 控制器中实现 MasterBus 300（MB300）通信协议，该协议适用于基于 Advant OCS 且带有 Master 软件的装置中控制器与操作员站之间的通信，通过底板连接到 CEX 总线。
配套组件：底板 TP853 配备两个以太网端口的 RJ45 连接器，支持网络冗余，并提供简便的 DIN 导轨安装方式。
关键优势：支持采用 AC 800M 控制器的新工厂区域与基于 MB300 的现有控制器（如 Advant Controller 410、Advant Controller 450、MasterPiece 200/1 等）之间进行对等通信。
基本信息
产品编号：3BSE018106R1
通信协议：ABB 的 MasterBus 300
主从属性：主设备
传输速度：10 Mbit/s，200 数据集 / 秒
线路冗余：支持
模块冗余：不支持
热插拔：支持
与 HI 控制器配合使用：支持
CE 认证：有
船级社认证：BV、DNV-GL、LR
RoHS 合规性：符合 DIRECTIVE/2011/65/EU（EN 50581:2012）
WEEE 合规性：符合 DIRECTIVE/2012/19/EU
详细参数
CEX 总线上的最大单元数：12 个
连接器：RJ-45 母头（8 针）
24V 功耗（典型值）：150 mA
环境与认证
工作温度：+5 至 +55°C（+41 至 +131°F）
存储温度：-40 至 +70°C（-40 至 +158°F）
防腐保护：符合 ISA 71.04 的 G3 标准
防护等级：符合 EN60529、IEC 529 的 IP20
尺寸与重量
宽度：59 mm（2.3 in.）
高度：185 mm（7.3 in.）
深度：127.5 mm（5.0 in.）
重量（含底座）：700 g（1.5 lbs）
功能特点
便捷选型与比较：可以让用户快速浏览并选择适合的硬件设备，同时能够对不同的硬件进行对比，方便用户根据自身需求做出决策。
灵活筛选：支持根据各种条件进行筛选，如功能需求、性能指标、应用场景等，帮助用户从众多的 Compact Product Suite 硬件产品中精准定位到所需的产品。
资料下载：用户能够下载特定产品领域的 PDF 概述文件，也可以导出单个产品的详细数据表，便于在选型过程中进行参考和分析。
与 CI855 的关联
通讯功能匹配：ABB CI855 是高性能的通讯接口模块，适用于工业自动化系统，支持以太网 / IP、Modbus TCP/IP 等通讯协议。硬件选择器可以帮助用户挑选出与 CI855 在通讯协议、数据传输速率等方面相匹配的其他硬件设备，确保整个系统的数据交互顺畅。
环境适应性协调：CI855 能在 - 25°C 到 + 60°C 的温度范围和湿度高达 95% 的环境中可靠运行。通过硬件选择器，可筛选出在相同或相近环境条件下能稳定工作的其他硬件，保证系统在恶劣工业环境下的整体稳定性。
I/O 配置协同：CI855 模块具有多达 8 个可配置的输入 / 输出通道。硬件选择器可协助用户选择与之在 I/O 点数、类型等方面能够协同工作的其他设备，实现系统输入输出功能的优化配置。
