ABB REF615R馈线保护和控制
时间: 2025-07-09浏览次数：
ABB REF615R馈线保护和控制
ABB REF615R馈线保护和控制
设备概述

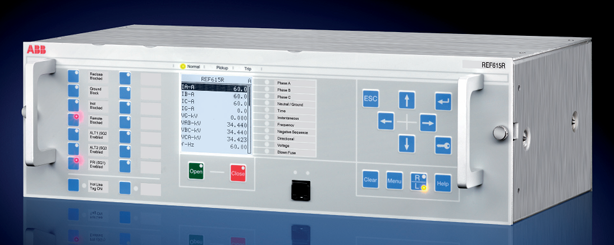

核心功能：REF615R 是一款专用馈线智能电子设备（IED），专为公用事业变电站和工业电力系统的保护、控制、测量和监控而设计，是 ABB Relion® 615 系列产品的一部分，采用紧凑型可抽出式设计。
独特特点
为 ANSI 和 IEC DPU2000R 用户提供四大更换便利：相同的外形和尺寸，无需切割面板或重新定位机架；类似布线的 I/O 和 CT/VT 连接，大幅减少图纸修改时间；具备相当的保护和控制功能，且包含更多功能；在 DNP3.0 点和 Modbus 寄存器方面接近 SCADA 兼容。
其他特点：六个设置组、抽出式设计、可选的地下和架空电缆故障检测（CFD）、可选的高速（<1 ms）输出、可现场选择 1A 或 5A CT 输入、高级用户可编程功能块、16 个可编程按钮等。
标准配置
主要应用：馈线保护和控制，提供一种标准配置，其继电器功能和特性基于为该配置订购的模拟输入。

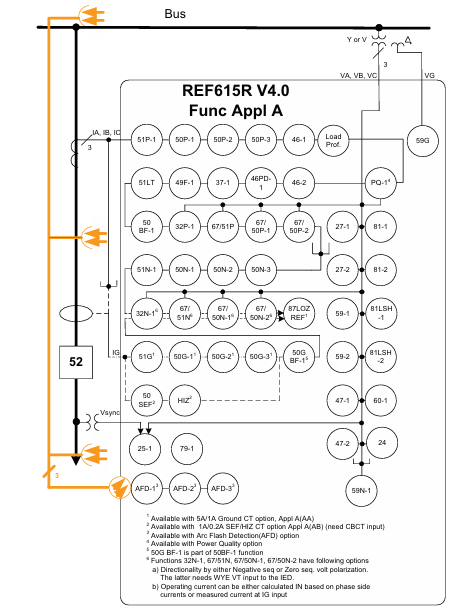

配置 A：定向相和接地过电流、电压和频率保护、同步检查、控制和电力系统计量（用于一个断路器）。
兼容配置：可满足并超越 DPU2000R ANSI 和 IEC 配置，如标准型、同步检查型、SEF 型等。
保护功能
主要保护功能：提供无方向相和接地过电流、相分步距离、热过载、相不平衡和相不连续保护，带有灵敏接地故障（SEF）、高阻抗故障检测（HIZ）、定向相、接地和中性过电流以及相、接地（剩余）、正序和负序欠压和过压保护等。
其他保护功能：为公用事业架空配电馈线提供三极多次自动重合闸功能；增强型电弧闪光检测（AFD），具有三个光检测通道，用于检测断路器、母线和金属封闭开关设备的电缆室的电弧故障。
应用场景
为 DPU2000R 用户提供经济便捷的升级和更换现有 ANSI 或 IEC DPU2000R 继电器的解决方案，无需更改图纸、切割或更换线束、切割金属或添加转接板。
适合新用户寻找 ABB Relion 615 系列的 19 英寸机架安装形式。
可应用于多种保护、控制和计量场景，支持综合的公用事业和工业配电馈线方案。
支持的 ABB 解决方案
与 COM600 电网自动化控制器构成真正的 IEC 61850 解决方案，用于公用事业和工业电力系统的可靠配电。
提供连接包，包含软件和 IED 特定信息，便于通过 PCM600 保护和控制 IED 管理器进行配置，并与 COM600 站自动化设备或 MicroSCADA Pro 网络控制和管理系统集成。
支持与 MicroSCADA Pro、System 800xA 等系统连接。
控制、测量与记录功能
控制功能：通过前面板本地人机界面（LHMI）上的一组按钮提供一个断路器的状态和控制，支持远程断路器控制，可通过 PCM600 中的信号矩阵工具配置联锁方案。
测量功能：持续测量相电流和电压、序分量和剩余电流，计算需求和最小 / 最大需求电流、受保护对象的热过载、相不平衡值等，还可测量电压、功率和能量等。
记录功能：包含数字故障记录仪（DFR）、事件序列记录仪（SER），可存储故障记录、需求和最小 / 最大需求电流等数据，具备负载曲线记录功能。
监控与诊断功能
断路器状态监控：包括检查断路器的磨损、断路器操作机构的弹簧充电时间、断路器气室的气体压力等，监控断路器动作时间和操作次数。
跳闸回路监控：持续监督跳闸回路的可用性和可操作性，检测断路器控制电压的丢失。
自诊断：内置自诊断系统持续监控继电器硬件状态和软件操作，检测到故障或故障时会提醒操作员，永久性继电器故障会阻止继电器的保护功能。
其他监控功能：熔断器故障保护、电流回路监控等。
输入输出与通信
输入输出
模拟输入：包括电流（CT）和电压（VT）模拟输入，相电流输入可用户编程为 5A 或 1A CT 二次额定值等。
二进制输入输出：二进制输入的开启阈值可通过调整继电器的参数设置进行编程，所有二进制输入和输出触点可通过 PCM600 软件中的信号矩阵工具自由编程。
通信功能：支持多种通信协议，包括 IEC 61850、Modbus® 和 DNP3.0 Level 2+；提供多种通信接口选项，如以太网接口、串行接口等；支持多种时间同步方法。
技术数据
物理特性：宽度 19.0 英寸（482.6 mm）、高度 5.22 英寸（132.6 mm）、深度 9.08 英寸（230.66 mm），未装箱重量 11.9 磅（5.4 kg），装箱重量 16.4 磅（7.44 kg）。
电源：有两种类型的电源，输入电压范围和功耗等有所不同。
环境条件：工作温度范围 -25°C 至 +55°C，短期工作温度范围 -40°C 至 +85°C（<16 h），相对湿度 <93%（非凝结）等。
电磁兼容性：通过多项电磁兼容性测试，符合相关标准。
安装与配件
安装方式：可机架安装、半嵌入式安装和面板安装，机架安装需订购安装套件。
配件：包括工具（如 PCM600 V2.5 用户工具）、电缆（如用于电弧保护的光学传感器电缆）、安装附件（如面板安装的边框 / 盖板套件）、备件等。
