ABB EL3020 EasyLine连续气体分析仪
时间: 2025-07-09浏览次数：

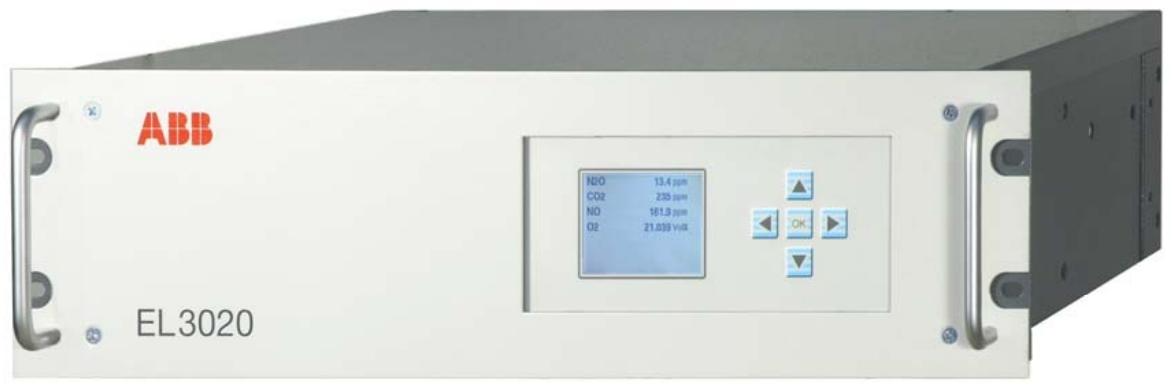

ABB EL3020 EasyLine连续气体分析仪
ABB EL3020 EasyLine连续气体分析仪
设备概述
核心功能：EL3020 是一款多组件连续气体分析仪，可同时测量最多 5 种气体成分，适用于多种过程和排放监测场景，支持易燃气体测量。
核心特点：具备自动校准功能（含泵和阀门控制），可通过空气或内置校准单元简化校准，无需测试气瓶；提供可定制的模拟输出、数字输入 / 输出及 Modbus 接口；采用模块化设计，便于维护，且具有自监控功能，可提示维护需求。
外壳设计：19 英寸机架安装式外壳（3 个高度单位），防护等级为 IP20。
测量技术（分析仪）
Uras26 红外光度计
测量对象：红外活性气体成分，如 CO、NO、SO₂ 等。
测量范围：在 0–500ppm（NO 为 750ppm）、0–1000ppm、0–3000ppm，0–1Vol.-% 至 0–100Vol.-% 之间可调，量程比最大为 1:5，且可根据要求 factory-set 特定范围，但量程不应设置在点火极限内。
性能指标：线性偏差≤1% 量程；重复性≤0.5% 量程；零点漂移≤1% 量程 / 周；灵敏度漂移≤1% 测量值 / 周；输出波动（2σ）≤0.2% 量程；检测限（4σ）≤0.4% 量程。
影响因素：流量在 20–100l/h 范围内影响在检测限内；环境温度变化对零点影响≤2% 量程 / 10°C，对灵敏度（无恒温器）影响≤3% 测量值 / 10°C，带恒温器（55°C）则≤2% 测量值 / 10°C；气压变化经压力传感器校正后对灵敏度影响≤0.2% 测量值 / 1% 气压变化。
Magnos206 氧气分析仪
测量对象：过程气体或氮气中的 O₂。
测量范围：最小量程 0–2Vol.-% O₂，最大可至 0–100Vol.-% O₂，可设置抑制零点的量程（如 98–100Vol.-% O₂）。
性能指标：线性偏差≤0.5% 量程；重复性≤1% 量程；零点漂移≤0.1Vol.-% O₂/ 周；灵敏度漂移≤0.1Vol.-% O₂/ 周或≤1% 测量值 / 周（取较小值）；输出波动（2σ）≤0.5% 最小量程；检测限（4σ）≤1% 最小量程。
影响因素：流量在 30–90l/h 范围内影响≤0.1Vol.-% O₂；多种关联气体对零点有不同影响；环境温度对零点影响≤1% 量程 / 10°C（与 Uras26 组合时≤2% 量程 / 10°C），对灵敏度影响≤0.2% 测量值 / 10°C；气压变化经校正后影响≤0.01% 测量值 / 1% 气压变化或≤0.002Vol.-% O₂/1% 气压变化（取较大值）。
Caldos27 热导分析仪
测量对象：具有不同热导率的二元气体混合物，如 Ar 在 O₂ 中、H₂ 在 Ar 中、CH₄ 在 N₂ 中等。
测量范围：针对不同气体组合有不同的最小量程和带抑制零点的量程，最大可至 0–100Vol.-% 或 0Vol.-% 至饱和，量程可在给定范围内自由调节，但不应设置在点火极限内。
性能指标：线性偏差≤2% 量程；重复性≤1% 量程；零点漂移≤2% 最小可能量程 / 周；灵敏度漂移≤0.5% 最小可能量程 / 周；输出波动（2σ）≤0.5% 最小量程；检测限（4σ）≤1% 最小量程。
影响因素：流量变化 10l/h 时影响≤0.5% 量程；环境温度变化影响≤1% 量程 / 10°C；气压变化对最小量程影响≤0.25% 量程 / 10hPa，量程越大影响越小。
电化学氧气传感器
测量对象：O₂，且只能与 Uras26 红外光度计组合使用。
测量范围：0–5Vol.-% O₂ 至 0–25Vol.-% O₂ 可调，最小量程为 0–5Vol.-% O₂。
性能指标：在 > 1Vol.-% O₂ 范围内线性；重复性≤0.5% 量程；零点长期稳定；灵敏度漂移≤1% 测量范围 / 周；输出波动（2σ）≤0.2% 测量范围；检测限（4σ）≤0.4% 测量范围。
影响因素：流量在 20–100l/h 范围内影响≤2% 测量范围；环境温度在 5–40°C 范围内变化影响≤0.2Vol.-% O₂/10°C；气压变化无压力校正时影响≤1% 测量值 / 1% 气压变化，有校正时≤0.2% 测量值 / 1% 气压变化（需与带压力传感器的 Uras26 连接）。
集成气体进料
版本：一种包含微过滤器和流量传感器模块；另一种包含微过滤器、电磁阀、泵、粗过滤器、毛细管和流量传感器模块。
性能：泵的最大进料速率为 60l/h（取决于分析仪类型和进出口压力），流量可调；过滤器对 > 0.1μm 颗粒的截留率为 99.99%。
限制：不能用于测量易燃气体及可燃气体 / 空气或气体 / 氧气混合物。
通用数据
外壳材质：镀锌钢板（外表面涂漆）、分析仪后面板为铝和 PVC - C、键盘板为聚酯，颜色有浅灰（RAL 7035）和玄武岩灰（RAL 7012），重量约 7–15kg。
显示与操作：背光图形显示屏（240×160 像素），可显示数值（带物理单位和柱状图）、最多 5 个测量值及流量柱状图，具有状态显示功能；通过 5 键（光标十字和 OK）进行菜单辅助操作。
电源：100–240V AC（-15%，+10%），50–60Hz（±3Hz），最大功耗 187W，配备 3 针插头及 2m 长连接电缆。
环境条件：工作温度 5–45°C（Uras26 与其他分析仪组合时为 5–40°C），存储和运输温度 - 25–65°C；相对湿度 < 75%，允许轻微冷凝；19 英寸机架中多个外壳安装时需至少间隔一个高度单位以保证足够空气流通。
电气与气体连接

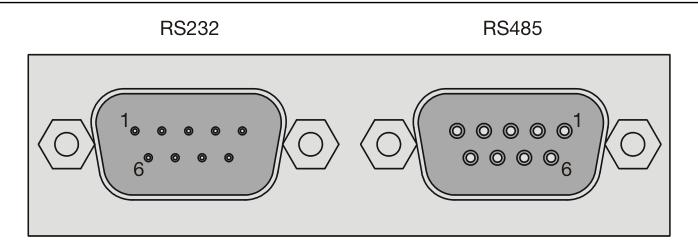

电气连接：包含电源连接、I/O 模块（模拟输出、数字输入 / 输出、RS232/RS485 等）、以太网接口等，端子最大容纳 1mm² 导线。
气体连接：不同分析仪（Uras26、Magnos206、Caldos27）有不同的气体进出口设计，包括软管连接（4mm 内径）和管道连接（1/8 NPT 内螺纹）两种版本，具体接口功能因版本和配置而异。
认证
符合欧盟低电压指令（73/23/EC）和 EMC 指令（89/336/EC）。
获得美国和加拿大 CSA 认证，符合 CAN/CSA - C22.2 No.61010 - 1 - 04/UL 61010 - 1:2004（第二版）标准，适用于一般环境。
