MOLEX SST-PB3-VME-1和SST-PB3-MME-2硬件参考指南
时间: 2025-07-09浏览次数：
MOLEX SST-PB3-VME-1和SST-PB3-MME-2硬件参考指南
MOLEX SST-PB3-VME-1和SST-PB3-MME-2硬件参考指南
基本信息
设备概述
功能：作为 VME 接口与 Profibus 网络通信，SST-PB3-VME-1 包含一个 Profibus 网络接口（或通道），SST-PB3-VME-2 包含两个独立接口，由独立 CPU 控制，每个 CPU 执行可下载的应用固件模块。
特点：每个通道可作为 DP 主站、DP 从站，发送和接收 FDL（第 2 层）消息，支持 1 类和 2 类主站消息，支持同时在上述所有模式下运行，支持标准 Profibus 波特率，支持 16 位传输等。
字节顺序：采用 Intel 风格（小端）字节顺序，对于使用 Motorola（大端）字节顺序的主机系统，必须在软件中补偿字节顺序。
硬件描述
LED 指示灯
SysFail LED：指示系统状态，绿色为默认上电状态，红色表示系统出现错误。
Watchdog LED：指示通道是否发生看门狗超时，熄灭表示状态良好，无超时发生；红色表示发生看门狗超时。
Sys LED：指示卡上每个通道的状态，不同状态（熄灭、绿色、红色、琥珀色）含义需参考固件参考指南。
COMM LED：指示卡上每个通道的通信状态，不同状态（熄灭、绿色常亮、绿色闪烁、红色）对应不同通信情况。
Profibus 连接器：每个通道有一个标准的 Profibus DB9 female 连接器，介绍了推荐的连接器和电缆。

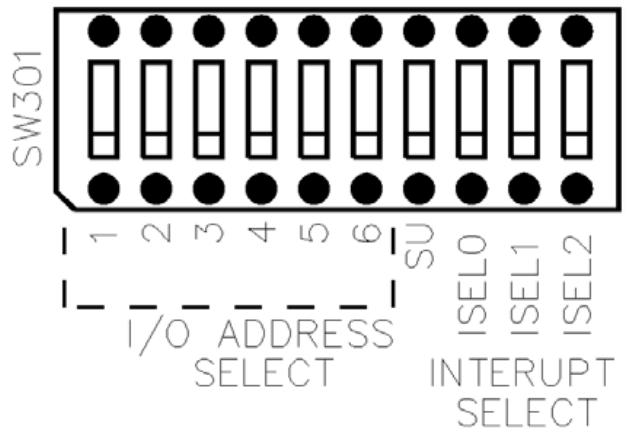

DIP 开关（S1）：10 位 DIP 开关，用于设置卡配置的基本 I/O 地址，包括短 I/O 地址、访问权限、中断等设置。
硬件安装
系统要求：需符合 VMEbus 规范 VME64（VITA 1.1 1997）的控制器，主机内存映射中至少 256K 窗口，能够生成和接受 16 位数据传输等。
处理预防措施：卡包含对静电放电敏感的组件，处理时需遵循正确的 ESD 程序，避免触摸卡的连接器或引脚，不使用时存放在防静电袋中。
安装步骤：关闭计算机电源，接地，拔下相关线缆，取下计算机盖，取出卡并设置 DIP 开关，将卡安装到 VME 连接器上，固定卡，重新连接线缆，盖上计算机盖。
固件下载：参考相关部分说明下载固件到卡。
连接到 Profibus 网络：介绍了 DB9 的连接、终端、电源和接地细节。
硬件寄存器详情
主机寄存器布局：每个通道有自己的一组寄存器，位于短 I/O 空间，基 I/O 地址通过开关设置。
短 I/O 寄存器：包括控制寄存器、AddrMatch 寄存器、Bank Address 寄存器、WinSize 寄存器、HostIrq ID 寄存器、LedReg 寄存器、Debug 寄存器、HDR 寄存器、VMEReg 寄存器等，介绍了各寄存器的位设置和功能描述。
故障排除
COMM LED 为红色：通道未运行或固件运行时出错，可检查 WdTout 位，参考相关固件手册，若问题持续可进行一般故障排除。
内存冲突：检查操作系统中的资源分配，若操作系统不管理资源，需查看其他硬件要求以选择无冲突的内存窗口。
一般故障排除：可查看网站技术说明、常见问题，或联系技术支持。
引导代码操作
串行端口：卡的串行端口允许将网络配置文件和固件模块传输到闪存，介绍了连接到串行端口的方法和串行端口命令。
卡错误：介绍了启动自检期间可能报告的错误，包括 HDR 消息和致命硬件自检闪烁代码。
技术规格
环境规格：存储温度、工作温度、工作湿度等。
网络规格：隔离、协议、数据速率等。
VME 总线规格：尺寸、资源等。
卡尺寸：提供了卡的尺寸图。
加载固件模块
介绍了手动加载固件模块到卡的基本步骤，包括验证卡存在、检查冲突 RAM、测试卡 RAM、加载和启动固件模块等。
注意事项
一、系统要求相关
安装和操作该卡需满足特定系统要求，包括使用符合 VMEbus 规范 VME64（VITA 1.1 1997）的控制器，主机内存映射中需有至少 256K 窗口，且能生成和接受 16 位数据传输（VME D16），支持 VME A24 标准地址和 VME A16 短 I/O 地址传输；若需要中断功能，需有物理中断，且在 2 通道卡上中断会在通道间共享。
二、静电防护相关
该卡包含对静电放电敏感的组件，操作时必须遵循正确的静电防护措施：
接触卡前需做好静电防护，强烈建议使用接地腕带。
严禁触摸卡的任何连接器或引脚，应通过卡的边缘或支架进行搬运。
当卡不在计算机中时，必须将其存放在专用的防静电袋中。
三、安装步骤相关
安装前务必确保计算机所有电源已关闭，并拔下电源线、调制解调器（如适用）和任何网络电缆。
从包装中取出卡时，要小心避免触摸连接器或引脚。
安装前需根据 Section 1.4.3.1 的说明设置 DIP 开关至选定的短 I/O 地址。
安装时要将卡牢固地压在 VME 连接器上，并使用提供的支架固定好。
安装完成后，需重新连接之前拔下的所有物品，并盖好计算机盖。
四、连接 Profibus 网络相关
连接 DB9 时需按照规定的引脚连接方式进行，明确各引脚的连接要求。
网络终端和布线需严格参考 Profibus 文档的规定。
接地需遵循 Profibus 网络文档中的指导。
