Eaton XVH300 MICRO PANEL微型面板

基本信息

文档信息：发布于 2014 年 11 月，替代 M001506 版本，德文版为原始说明，其他语言版本为翻译版，版权归伊顿自动化股份公司所有，未经许可不得复制、传播等。

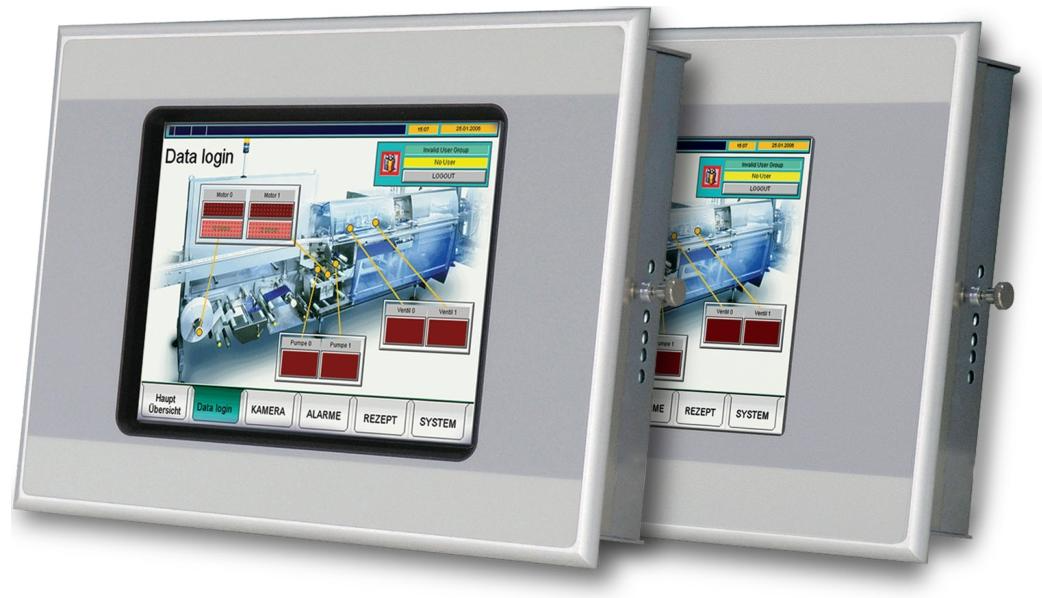

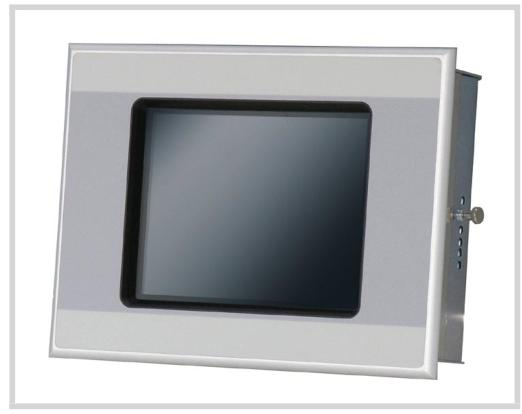

设备概述

名称：XVH300 和 MH2 为同一产品的不同名称。

功能：作为 HMI 设备，主要用于机械和系统制造中，专门用于机器和系统的可视化和操作，其他用途需事先与制造商协商。

版本：根据触控类型（电阻式、红外式）和接口（无现场总线、CAN、Profibus、Suconet K 和 RS232 等）分为多种版本，如 XVH-330-57BAS、XVH-340-57CAN 等。

包装内容：包含 MICRO PANEL 主机、用于安装设备的带螺纹销的固定支架、安装密封条、电源连接器等，还可订购手写笔等配件。

安全规范

符号含义：根据危险程度使用不同符号，如 “DANGER” 表示极其危险，可能导致死亡或严重伤害；“WARNING” 表示潜在危险，可能导致死亡或严重伤害等。

人员要求：安装、操作、维护和服务人员需具备足够资质，经过培训并了解设备相关危害和风险。

禁止使用：禁止使用该设备实现安全功能（与人员和机器保护相关）。

设备相关危害及预防

存在爆炸危险，在潜在爆炸性环境中操作需遵循特定要求，如避免危险撞击、断电后再断开插头连接等。

设备内部有带电部件，禁止打开设备，以防触电。

不同设备间的保护接地系统可能产生大的均衡电流，必要时需安装等电位连接导体。

静电放电可能损坏电子元件，接触设备前需释放身体静电。

电阻式触控表面敏感，避免使用尖锐物体触碰，戴手套操作时需保证手套清洁等。

操作和指示元件

正面：有触控传感器（检测显示屏上操作元件的触发）和显示屏（显示操作和指示元件）。

服务侧：有 CF 卡插槽盖、CF 插槽、弹出按钮、控制按钮等操作元件，以及 CF ACT、CAN ACT/PROFIBUS ACT 等指示元件，不同指示灯有不同含义，如 CF ACT 灯亮表示 CF 卡正在被访问。

SKS 设备的连接器侧：有 “COM PORT ERROR”“COM PORT ACT” 等指示灯和 “LINE TERM. COM PORT” 开关，分别用于指示数据传输错误、数据传输活动和控制 RS485 接口的终端电阻。

安装

安装位置要求：需安装在批准的位置，电源需符合要求，考虑 UL 认证的工程验收条件，安装位置应避免阳光直射，保证设备服务侧操作元件和电缆连接可访问，满足环境条件和通风要求，安装表面需符合特定厚度、平整度和粗糙度要求。

接口：不同版本设备接口不同，包括以太网、CAN、Profibus、RS232、RS485、USB 设备接口、电源接口等，各接口有相应的接线要求和规范。

安装步骤：检查设备运输损坏，在控制机柜等位置准备安装切口，安装密封条，将设备从正面放入安装切口，用固定支架固定等，安装时需注意相关安全规范。

操作

安全规范：操作前需阅读安全规范章节，注意保护电阻式触控表面，避免设备因气候变化产生冷凝水时开启设备。

启动设备：插入带操作系统的 CF 卡，接通电源，设备会启动，初始调试后需调整系统设置并安装所需应用程序。

关闭设备：断开设备电源，关闭前需确保没有软件对 CF 卡进行写操作，避免频繁开关设备以延长背光寿命。

维护和服务

安全规范：维护前需阅读安全规范章节。

维护工作：电阻式触控设备基本免维护，必要时清洁或重新校准；红外式触控设备需定期清洁红外框架，无需重新校准。

电池：内置电池不可更换，有一定使用寿命。

维修：设备只能由制造商或授权维修中心打开，维修需联系当地供应商或伊顿技术支持，运输设备需使用原包装。

故障排除：列举了设备无法启动、启动时出现错误信息、显示屏变暗、触控无反应等常见故障的原因和解决方法。

存储、运输和处置

存储：需满足环境条件要求。

运输：运输过程中需防止设备损坏，满足环境条件要求，到货后检查设备运输损坏情况。

处置：设备含锂电池和冷阴极管等爆炸性和有毒材料，需按国家规定正确处置或返回制造商，说明了设备和包装所用材料。
