Eaton XV-303/XV-313多点触控显示器

基本信息

文档信息：发布于 2025 年 3 月，版本 01.1，版权归伊顿公司所有，未经许可不得复制、传播等。

设备概述

功能：可作为操作和监控设备，或具备 PLC 功能的操作和控制设备，采用工业高分辨率电容式多点触控技术，有直观的基于手势的用户界面和强大的图形处理单元。

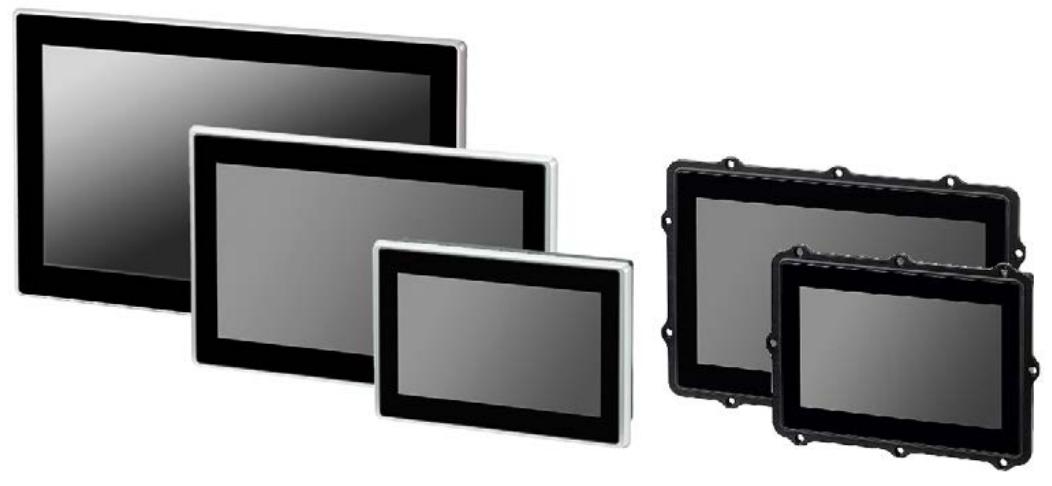

型号差异：XV-303 为前安装型，XV-313 为后（面板）安装型。

显示尺寸：有 7.0 英寸、10.1 英寸和 15.6 英寸三种宽屏尺寸，分辨率分别为 1024x600 像素和 1366x768 像素。

处理器与内存：搭载 800MHz ARM Cortex-A9 处理器，1GB 内部内存和 128kB 非易失性数据存储器，可通过 SD 卡扩展内存。

操作系统：采用 Linux 操作系统。

安全规范

人员资质：安装、操作、维护和维修人员需具备相应资质，经过适当培训，了解设备相关危害和风险。

安装前注意事项：需由合格电工进行安装，安装前断开设备电源，防止重新触发，验证与电源的隔离，接地和短路，遮盖相邻带电部件等。

设备特定危害及预防

存在爆炸危险，只能在非危险区域和 ATEX 指令定义的 22 区危险区域使用，避免危险冲击等。

锂电池处理不当可能爆炸，需专业处置设备。

静电放电可能损坏部件，接触设备前需释放静电。

非 galvanically 隔离接口可能因电位差损坏设备，连接和断开连接器前需断电等。

安装

安装位置要求

环境温度、气压、湿度等需符合规定，避免阳光直射和热源。

安装位置需保证设备控件和连接器可访问，考虑 SD 卡取出所需空间。

不同型号安装角度和面板厚度有特定要求。

安装步骤

拆包检查设备是否有运输损坏，核对包装内容。

前安装型和后安装型有不同的固定和密封方式及步骤。

操作准备：连接功能接地，注意接地导线规格；由电工连接电源，注意电压极性和要求。

调试

初始调试：配置系统设置，安装所需软件包。

运行：连接电源后设备会启动，无需单独开关，降低亮度可延长显示器背光寿命，出现故障可参考故障排除部分。

外部连接

接口类型：包括 SD 卡插槽、USB 主机和设备接口、以太网接口、RS-232、RS-485、CAN1 等接口，不同接口有相应规格和连接要求。

连接注意事项：避免杂散电流，使用合适电缆并正确组装端接，遵循相关标准和指令。

故障排除

列举了设备无法启动、显示器变暗、触控技术无响应或响应错误等常见故障的原因和解决方法。

维护

清洁与维护：设备基本免维护，触控技术弄脏时可用干净柔软湿布清洁，必要时重新校准。

维修：维修需联系供应商或伊顿技术支持，设备只能由制造商或授权中心打开。

存储、运输和处置：存储和运输需符合环境条件，避免 UV 光和冷凝水，设备报废需专业处置，遵循当地回收规定。
