ABB Panel 800 Version 6 操作员面板
时间: 2025-07-08浏览次数：

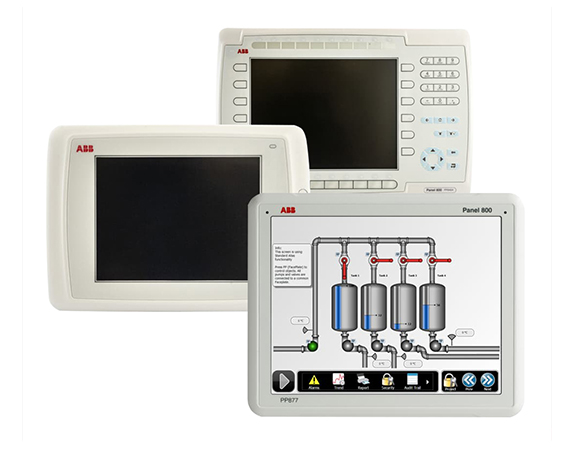

ABB Panel 800 Version 6 操作员面板
ABB Panel 800 Version 6 操作员面板
产品概述
ABB PP877 3BSE069272R2 是 ABB Panel 800 Version 6 系列中的一款 10.4 英寸触摸标准面板，主要应用于工业自动化和控制系统，为操作人员提供便捷的人机交互界面。
ABB Panel 800 Version 6 系列操作员面板设计人性化、操作直观且符合人体工程学，兼具紧凑节省空间的尺寸与丰富的高级功能，旨在简化过程自动化操作。面板通过屏幕旁的功能键或触摸 LCD 显示屏实现对过程和设备的控制，适用于多种工业自动化场景。
基本信息
所属系列：Panel 800 Version 6 系列，该系列旨在满足人机通信需求，功能丰富且操作方便。
产品类型：触摸标准面板，通过触摸操作实现对工业过程的监控和控制。
产地与品牌：产地为瑞典，品牌是 ABB，在电气和自动化领域具有较高知名度 。
性能参数
显示性能：采用 TFT-LCD 显示屏，分辨率为 640×480（4:3），LED 背光，亮度达 450cd/m²，视角为 160°/140°，显示清晰，可视角度广，即使在不同角度观看也能保证图像质量。具备调光功能，可根据环境光线调整屏幕亮度。
处理能力：搭载 ARM9（400MHz）处理器，拥有 128MB（DDR2）主内存和 80MB 应用内存，能满足基本的工业应用程序运行和数据处理需求。
存储扩展：配备 1 个 SD 卡插槽（支持 SDHC），方便存储项目文件、数据记录等。
通信接口：集成 1 个 10/100Base-T 以太网接口（屏蔽 RJ45），用于与其他设备进行网络通信；还具备 2 个组合端口，支持 2×RS232、2×RS422/485 串口通信，方便连接各类串口设备 。
机械规格：外形尺寸为 280×228×51mm，安装开孔尺寸为 262×209mm，采用面板安装和 VESA 75×75 安装方式，安装便捷。净重量 1.5kg，材质为粉末涂层铝，结构坚固且轻巧 。
电气参数：电源为 + 24VDC（18 - 32VDC），功耗 9.6W，能适应一定范围的电压波动，确保在不同供电环境下稳定运行。
环境适应性：防护等级为 IP66（正面）/IP20（背面），可有效防止灰尘和水的侵入，适用于多种工业环境。工作温度范围为 - 10°C 至 + 60°C，存储温度为 - 20°C 至 + 70°C，相对湿度为 5 - 85%（非冷凝），能适应一定程度的温度和湿度变化 。
功能特点
界面与操作：电阻式触摸屏支持 100 万次触摸操作，配合直观的用户界面，便于操作人员监控和控制工业过程。内置多种功能，如文本显示与控制、动态指示、时间通道、报警和配方处理等，方便用户对工业流程进行管理。
通信能力：支持多种通信协议，可作为主站或从站与其他设备通信，如 ABB COMLI 协议、Modbus 协议等，能与不同品牌和类型的设备进行数据交互 。
配置便捷：可使用 Panel Builder 配置工具在 PC 上进行配置，支持多种语言，操作界面类似于微软 Windows 环境，便于用户上手。
应用领域：广泛应用于电力系统、制造业、水处理、设施管理、HVAC 系统、机器控制、发电和配电等多个工业领域，实现对工业过程的实时
监控和精准控制

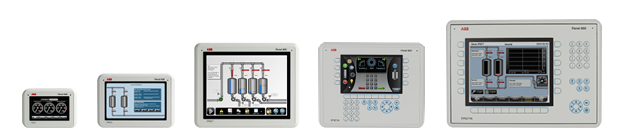

主要型号及分类
（一）标准面板
PP871、3BSE069270R2、4.3"、480×272（16:9）、TFT-LCD 64k 色，LED 背光，亮度 350 cd/m²，视角 140°/115°、电阻式触摸（100 万次触摸操作）
PP874、3BSE069271R2、7"、800×480（16:9）、TFT-LCD 64k 色，LED 背光，亮度 350 cd/m²，视角 140°/130°、电阻式触摸（100 万次触摸操作）
PP877、3BSE069272R2、10.4"、640×480（4:3）、TFT-LCD 64k 色，LED 背光，亮度 450 cd/m²，视角 160°/140°、电阻式触摸（100 万次触摸操作）
PP874K、3BSE069273R1、7"、840×480（16:9）、TFT-LCD 64k 色，LED 背光，亮度 350 cd/m²，视角 140°/130°、按键（100 万次按键操作）
PP877K、3BSE069274R1、10.4" 640×480（4:3）、TFT-LCD 64k 色，LED 背光，亮度 450 cd/m²，视角 160°/140°、按键（100 万次按键操作）
（二）高性能面板
PP882、3BSE069275R1、12.1"、1280×800（16:10）、TFT-LCD 262k 色，LED 背光，亮度 400 cd/m²，视角 176°/176°、电阻式触摸（100 万次触摸操作）
PP885、3BSE069276R1、15.4"、1280×800（16:10）、TFT-LCD 262k 色，LED 背光，亮度 450 cd/m²，视角 160°/140°、电阻式触摸（100 万次触摸操作）
（三）其他特定型号面板
包括 PP874M、PP885M、PP885H 等，以 PP885H 为例，显示尺寸 15.4"，分辨率 1280×800（16:10），TFT 彩色 LCD，1670 万色，LED 背光，亮度 1000 cd/m²，电阻式触摸（500 万次触摸操作）。
（四）坚固型面板
PP880R、3BSE069295R1、7"、800×480（16:9）、TFT 彩色 LCD，1670 万色，LED 背光，亮度 500 cd/m²，视角 140°/120° 电阻式触摸（100 万次触摸操作）
