ABB 1SVR011718R2500 模拟信号转换器
时间: 2025-07-08浏览次数：
ABB 1SVR011718R2500 模拟信号转换器
ABB 1SVR011718R2500 模拟信号转换器
产品概述
ABB 1SVR011718R2500 模拟信号转换器属于 CC-E/STD 系列，广泛应用于工业自动化、楼宇自动化和过程控制等领域，用于模拟信号的处理与转换。

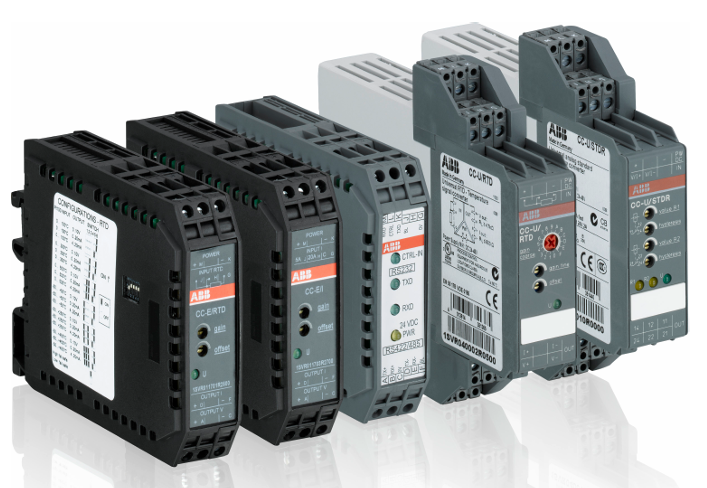

ABB 模拟信号转换器包含 CC-E 和 CC-U 两个系列，主要用于工业过程中模拟信号的转换、测量、放大、滤波和隔离，解决信号传输中的兼容性、干扰、接地环路等问题，保障控制系统对信号的准确接收和处理。
CC-E 系列
（一）产品特点与优势
包含通用配置设备和单功能设备，调节和操作元件位于正面。
具备电气三路隔离，确保安全运行，接线端子标识清晰明确。

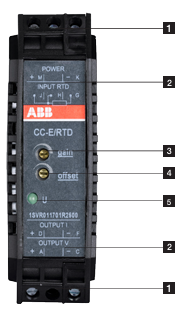

单功能设备无需调整或平衡；通用设备可通过侧面的 DIP 开关配置输入和输出范围，正面的 potentiometer 可进行 ±5% 的增益和偏移调整。
（二）主要类型及功能
标准信号转换器（CC-E/STD 等）：处理标准信号（0-5V、0-10V、0-20mA、4-20mA 等）的转换，实现电压 - 电压、电压 - 电流、电流 - 电压、电流 - 电流等多种转换。
热电阻转换器（CC-E/RTD）：针对 PT100 热电阻的温度信号进行转换，支持 2 线或 3 线连接，输出多种标准信号。
热电偶转换器（CC-E/TC）：处理 J 型和 K 型热电偶信号，具备冷端补偿功能，输出标准信号。
电流测量转换器（CC-E/I 等）：测量 0-5A、0-20A 的交直流电流信号并转换为标准信号；CC-E IAC/ILPO 无需辅助电源，用于正弦电流测量。
回路供电电流隔离器（CC-E I/I-1/2）：实现电流信号的电气隔离，内部电压降≤2.5V，有 1 路或 2 路独立通道。
（三）技术参数
电源：24V DC 或 110-240V AC，功耗典型 1.5W/1.5VA。
工作温度：0...+60°C，存储温度：-20...+80°C。
精度：±0.5% 满量程（部分类型），响应时间根据类型不同有所差异，如标准信号转换约 200µs，温度信号转换约 10ms。
防护等级 IP20，符合多项标准和指令（EN 50178、Low Voltage Directive 等）。
CC-U 系列
（一）产品特点与优势
一台设备可提供 8 种不同的标准信号输出，输入和输出侧均可通用配置，部分型号带有 2 个阈值继电器输出。
调节和操作元件位于正面，具备电气三路隔离，采用插件式接线端子，标识清晰。
所有设备可通过侧面的 DIP 开关配置所需的输入和输出范围，增益和偏移阶段的宽输入范围使信号转换更灵活，有直流或交流（50/60Hz）供电版本。
（二）主要类型及功能
通用信号转换器（CC-U/STD）：支持 120 多种配置，可配置输入信号中断时的输出响应，输出信号具有短路保护。
热电阻转换器（CC-U/RTD）：适用于 PT10、PT100、PT1000 等热电阻，支持 2 线或 3 线连接。
热电偶转换器（CC-U/TC）：处理多种类型热电偶（K、J、T、S 等）信号，可进行温差测量，冷端补偿可选。
电压测量转换器（CC-U/V）：测量 0-600V 的真有效值（TRMS），适用于多种波形的电压信号。
带继电器输出的信号转换器（CC-U/STDR、CC-U/TCR）：CC-U/STDR 处理标准信号，CC-U/TCR 处理热电偶信号，均带有 2 个阈值继电器输出，阈值和滞后可独立调整。
电流测量转换器（CC-U/I）：测量 0-1A、0-5A 的真有效值电流信号，适用于多种波形。
电气参数
电源电压：24V DC，为设备稳定运行提供电能，确保在该电压下设备能正常工作。
输入信号范围：4 - 20mA，可接入此范围的电流信号进行转换处理。
输出信号范围：4 - 20mA，将转换后的信号输出，便于与其他设备连接。
精度：转换精度高达 ±0.5%（典型值），确保信号转换的准确性，能满足大多数工业应用对信号精度的要求 。
响应时间：200µs，信号转换速度快，可快速响应输入信号变化，满足实时性要求较高的工业场景。
技术参数
物理参数
尺寸：高 75mm x 宽 22.5mm x 深 107mm，体积小巧，结构紧凑，便于安装在各类控制柜中，节省空间。
重量：约 99.875g（0.084kg 或 0.22lbs），重量轻，便于运输和安装。
防护等级：IP20，能防护直径大于 12.5mm 的固体异物进入，可在一般的工业环境中使用 。
安装方式：标准 DIN 导轨安装，方便快捷，便于在工业控制柜中进行安装和布局 。
环境参数
工作温度范围：-20°C 至 + 60°C（部分资料提到可达 -40°C 至 + 85°C 或 0...+60°C），可适应一定温度变化的工业环境，但超出此范围可能影响设备性能和寿命。
存储温度范围：-20...+80°C，在此温度范围内存储设备，能确保设备性能稳定，不会因温度问题导致损坏 。
相对湿度：5% - 95% RH（无凝露），对使用环境的湿度有一定要求，避免在高湿度且易凝露的环境下使用，以防影响设备的电气性能和使用寿命。
其他参数
隔离设计：具有 3 路电隔离，能有效隔离输入输出信号，防止干扰，提高系统的安全性和稳定性 。
标准合规：符合 RoHS、UL 61010 - 1、UL 61010 - 2 - 201、CE 等标准，确保产品的质量和安全性 。
