ABB BC810K02 CEX-Bus 互联单元套件
时间: 2025-07-08浏览次数：
ABB BC810K02 CEX-Bus 互联单元套件
ABB BC810K02 CEX-Bus 互联单元套件
产品概述
BC810K02 是 ABB 推出的 CEX-Bus 互联单元套件，主要由 BC810 互联单元、TP857 底座板、TK851 互联电缆和 TB850 CEX-Bus 终端器组成，用于提升 CEX-Bus 的可用性。其核心功能是将 CEX-Bus 划分为独立区段，支持冗余通信接口单元，增强系统在冗余通信接口配置下的稳定性，适用于需要高可用性的工业自动化系统。
组成与结构

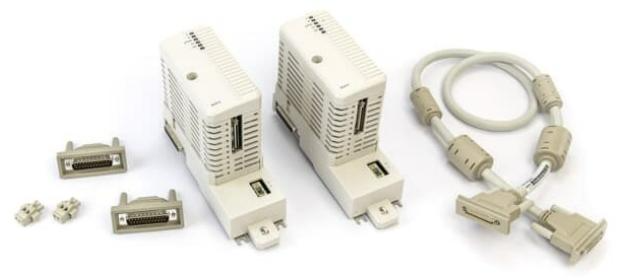

核心组件：套件包含 2 个 BC810 互联单元、2 个 60mm 宽的 TP857 底座板、1 条 1.0 米长的 TK851 互联电缆以及 2 个 TB850 CEX-Bus 终端器。
BC810 单元结构：由底座板（TP857）和电源 / 逻辑板两部分构成。
底座板：集成 CEX-Bus 连接器和外部电源接口，通过外壳金属部件与 DIN 导轨接地，同时承载外部电源的表决二极管和保险丝。
电源 / 逻辑板：包含 + 3.3V 转换器、逻辑电路、CEX-Bus 互联驱动器及互联电缆连接器。
兼容性与系统特性

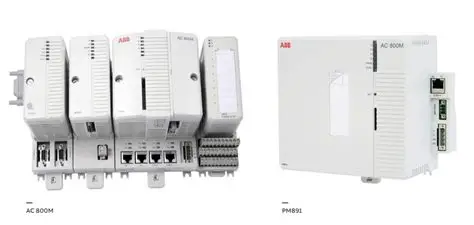

兼容 CPU 模块：可与 PM857、PM861A、PM862、PM863、PM864A、PM865、PM866、PM866A、PM867 和 PM891 等 CPU 模块搭配使用。
冗余支持：支持冗余系统配置，在双 BC810 互联且配备主 / 备 CPU 对的全冗余系统中，可实现 CPU 底座板的在线更换而不干扰 CEX 通信；但更换 BC810 时，连接的 CEX 区段通信会暂停。
CEX-Bus 功能：用于扩展板载通信端口以连接通信接口单元，支持冗余通信接口，通过划分区段提升总线可用性。
关键特性与优势
支持冗余通信接口单元，增强系统通信可靠性。
允许 CPU 在线更换，保障系统连续运行。
采用外部电源供电，稳定可靠。
支持热插拔，便于维护和更换部件。
技术参数
产品编号 3BSE031155R1（BC810K02）
冗余能力：支持
高完整性:支持
功耗:+24V 电压下典型 50mA，最大 70mA；典型功耗 1.2W
电源输入:24V DC（允许范围 19.2-30V DC）
工作温度:+5 至 + 55°C（+41 至 + 131°F）
存储温度:-40 至 + 70°C（-40 至 + 158°F）
相对湿度:5%-95%（无冷凝）
防护等级:IP20（符合 EN60529、IEC 529）
认证 CE 标志；电气安全符合 UL 61010-1、UL 61010-2-201；危险场所认证 cULus Class 1, Zone 2 等；船舶认证 ABS、BV、DNV-GL、LR；符合 RoHS（EN 50581:2012）和 WEEE（DIRECTIVE/2012/19/EU）标准
尺寸:宽度 59mm（2.9 英寸），高度 185mm（7.3 英寸），深度 127.5mm（5.0 英寸）
重量（含底座）:1.5kg（3.31 磅）
工作原理
硬件协作原理：由底座板（TP857）和电源 / 逻辑板构成。底座板负责连接 CEX-Bus 和外部电源，通过外壳金属部件接地，保障电气安全，还承载外部电源的表决二极管和保险丝，对电源进行初步处理 。电源 / 逻辑板则将外部电源转换为 + 3.3V 供内部使用，同时其逻辑电路和 CEX-Bus 互联驱动器负责数据的处理和传输，通过互连电缆连接器与其他设备进行数据交互。
系统通信原理：在工业自动化系统中，CEX-Bus 用于扩展板载通信端口。BC810K02 通过划分 CEX-Bus 为单独区段，减少不同设备间通信干扰，提升通信效率和可靠性。在完全冗余系统中，两个互连的 BC810 搭配主 / 备份 CPU 对工作，支持 CPU 底座板在线更换，更换时不会干扰 CEX 流量，维持系统通信稳定；但更换 BC810 本身时，连接的 CEX 区段通信会暂时停止。此外，它支持冗余通信接口单元，当一个通信接口出现故障时，冗余接口能及时接替工作，确保数据传输不中断，进而提高整个系统的可用性。
