ABB RELION® 615 系列 REU615 电压保护与控制继电器
时间: 2025-07-08浏览次数：

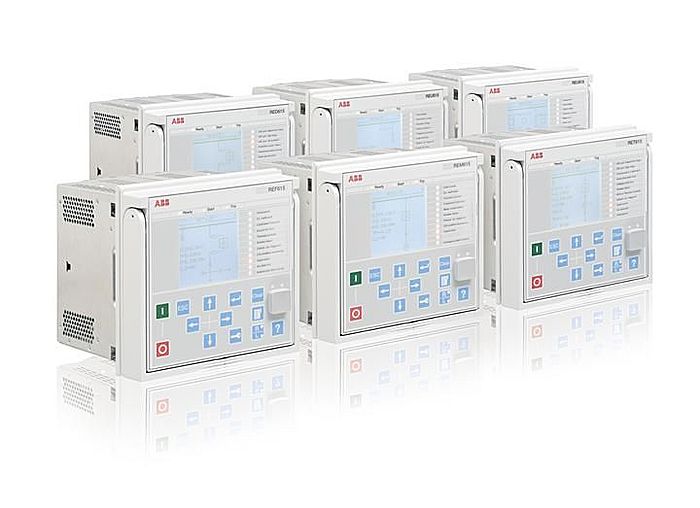

ABB RELION® 615 系列 REU615 电压保护与控制继电器

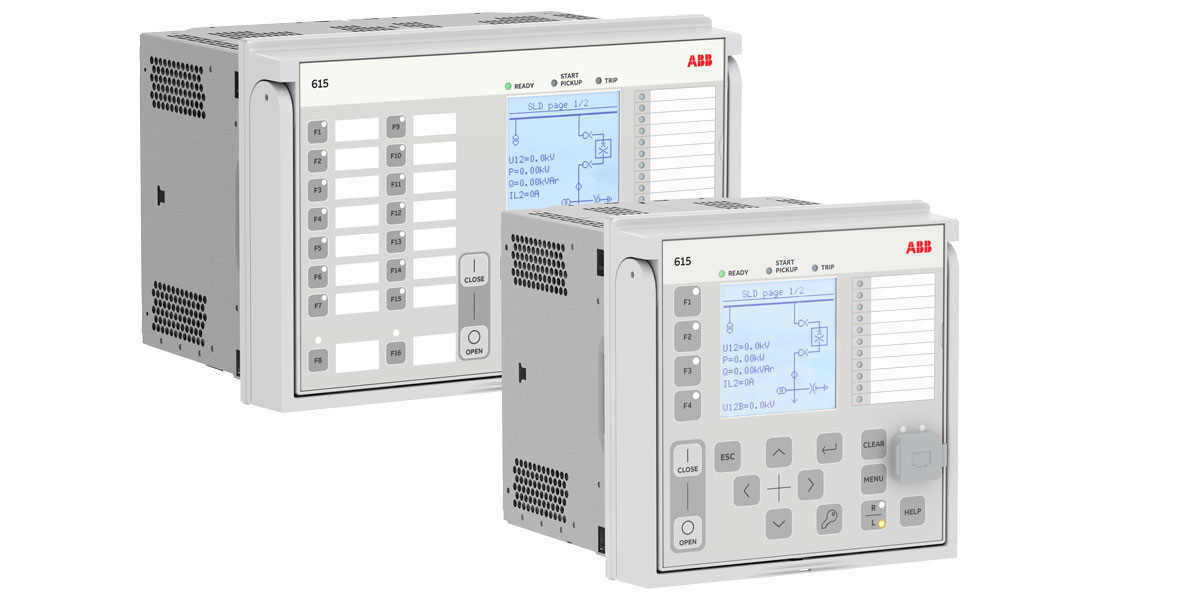

ABB RELION® 615 系列 REU615 电压保护与控制继电器
产品概述
REU615 是 ABB RELION® 615 系列中的电压保护与控制继电器，有两种标准配置（A 和 B）。配置 A 适用于电力系统和配电系统中基于电压和频率的保护方案，包括含分布式发电的网络；配置 B 专为配备有载分接开关的电力变压器自动电压调节设计。两种配置均具备断路器控制、测量和监控等附加功能，采用紧凑型可抽出单元设计，充分发挥 IEC 61850 标准在变电站自动化设备间通信和互操作性方面的潜力。
核心功能与特性
保护功能
电压保护：包括三相过电压保护（3U>）、三相欠电压保护（3U<）、残余过电压保护（Uo>）、正序欠电压保护（U1<）、负序过电压保护（U2>）等，可应对不同的电压异常情况。
频率保护：具备过频 / 欠频（f>/f<）及频率变化率（df/dt）保护功能，防止系统频率异常对网络组件造成损害。
过电流保护：配置 B 包含三相非方向性过电流保护（低、高、瞬时阶段），用于检测过电流和短路故障。
热过载保护：配置 B 的三相热过载保护（带两个时间常数），监控变压器绕组的热应力，防止绕组绝缘过早老化。
其他保护：还包括电弧保护（配置 A 可选）、多用途保护等功能。
控制功能：支持断路器控制、隔离开关控制、接地开关控制、有载分接开关控制等，可实现对一次设备的有效控制和联锁。
测量功能：能测量三相电流、电压、残余电流、残余电压、序电流、序电压、功率、能量、频率等多种电气参数，还可进行 RTD/mA 测量（配置 B 可选）。
数据记录与事件记录
扰动记录器：可记录模拟通道和数字通道数据，采样频率因额定频率而异，记录长度可调整，触发方式多样。
故障记录：记录故障相关数据，便于故障分析和诊断。
负载曲线记录：可观察相应馈线的负载历史。
通信功能：支持多种通信协议，包括 IEC 61850（支持 Edition 2）、IEC 61850-9-2 LE（过程总线）、IEC 60870-5-103、Modbus®、DNP3 等，具备以太网冗余（HSR、PRP）、自愈以太网环等功能，可实现安全通信。
人机交互：配备本地 HMI（LHMI）和 Web HMI（WHMI），LHMI 包含显示屏、LED 指示灯和键盘，便于本地设置、监控和控制；WHMI 可通过 Web 浏览器安全访问继电器。
授权与审计跟踪：预定义四种用户类别（VIEWER、OPERATOR、ENGINEER、ADMINISTRATOR），各有不同权限；具备审计跟踪功能，记录关键系统和安全相关事件。
标准配置
配置 A
应用场景：适用于中压网络中的电压保护和同步检查，处理由电力系统异常电压引起的故障，可处理两个 galvanically 互联网络的同步和通电检查。
主要功能：包含电压保护（过电压、欠电压、残余电压、序电压等）、频率保护、负载 shedding 与恢复、电弧保护（可选）、同步检查等，以及断路器、隔离开关、接地开关等控制功能。
配置 B
应用场景：用于配备有载分接开关的电力变压器自动电压调节，还包含三相非方向性过电流保护、三相欠压和过压保护等。
主要功能：除了电压保护、过电流保护、热过载保护等，还具备有载分接开关控制与电压调节、分接开关位置指示等功能，可选 RTD/mA 输入模块用于温度测量等。
技术参数与要求
一、测量互感器要求
（一）电流互感器（CT）
过电流保护对 CT 的要求
准确等级与准确限值系数：保护用电流互感器的准确等级通常用 “P” 表示（意为保护），其后的数字表示在额定准确限值一次电流下的最大允许复合误差。例如，5P10 表示准确等级为 5P，准确限值系数为 10。5P 和 10P 等级均适用于非方向性过电流保护，5P 级精度更高。
实际准确限值系数计算：实际准确限值系数（F a）与额定准确限值系数（F n）、CT 额定负担（S n）、CT 内部二次负担（S in）和实际外部负担（S）有关，计算公式为：
F a≈F n× ∣S n+S∣∣S in+S n∣CT 选型原则：对于非方向性过电流保护，建议选择实际准确限值系数至少为 20 的 CT。CT 额定一次电流（I 1n）应满足I 1n>I kmax/100（I kmax为最大故障电流），以避免超过保护继电器电流测量输入的热和动态强度。
启动电流设置建议：若I kmin是最高整定过电流阶段应动作的最低一次电流，启动电流应设置为：
电流启动值，其中系数 0.7 考虑了保护继电器误差、CT 误差和短路计算偏差。
二、输入参数
（一）激励输入
相电流（配置 B）
端子：X120:7-8（IL1）、X120:9-10（IL2）、X120:11-12（IL3）
可用于单相或两相应用，此时可空置部分激励输入，但至少需连接 X120:7-8
残余电流（配置 B）
端子：X120:13-14（Io）
相电压（配置 B）
端子：X120:1-2（U1）、X120:3-4（U2）、X120:5-6（U3）
相电压（配置 A）
端子：X130:11-12（U1）、X130:13-14（U2）、X130:15-16（U3）
SECRSYN1 参考电压（配置 A）
端子：X130:9-10（U12B）
残余电压（配置 A）
端子：X130:17-18（Uo）
（二）RTD/mA 输入（配置 B 可选）
端子及对应功能：
X130:1-2：mA1（AI1）
X130:3-4：mA2（AI2）
X130:5-6：RTD1（AI3）
X130:7-8：RTD2（AI4）
X130:9-10：RTD3（AI5）
X130:11：RTD 通道 1-3 公共地
X130:12：RTD 通道 4-6 公共地
X130:13-14：RTD4（AI6）
X130:15-16：RTD5（AI7）
X130:17-18：RTD6（AI8）
