ABB TU810V1 紧凑型终端单元
时间: 2025-07-08浏览次数：

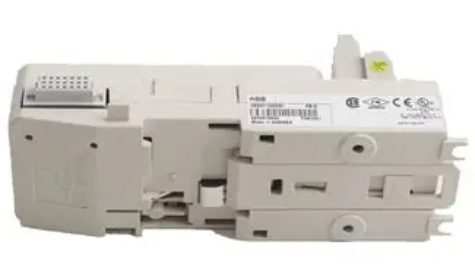

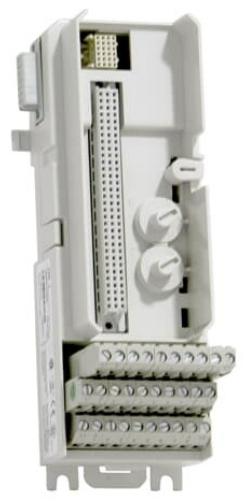

ABB TU810V1 紧凑型终端单元
ABB TU810V1 紧凑型终端单元
产品概述
TU810V1 是 ABB 公司为 S800 I/O 系列设计的 16 通道 50V 紧凑型模块终端单元（MTU），属于无源设备，主要用于将现场接线连接至 I/O 模块，同时包含部分 ModuleBus 组件。其功能包括向 I/O 模块和下一个 MTU 分配 ModuleBus，通过将输出位置信号移位至下一个 MTU 为 I/O 模块生成正确地址。
核心特性与优势
采用单线连接，实现 I/O 模块的紧凑安装。
支持多达 16 路现场信号和过程电源连接。
可连接至 ModuleBus 和 I/O 模块。
配备机械键控装置，防止错误插入 I/O 模块。
带有 DIN 导轨锁定装置用于接地，支持 DIN 导轨安装。
基本参数
产品编号:3BSE013230R1
类型:紧凑型
连接方式:端子块
通道数:16
电压:50V
安装方向:双向均可
安装温度:水平安装 55°C（131°F），垂直安装 40°C（104°F）
兼容 I/O 模块:AI810、AI815 等多种型号（如 AI、AO、DI、DO、DP 系列相关模块）
过程连接:2×2 过程电源，5×2 过程电源（0V）
I/O 冗余类型:单重
环境与认证
符合 CE 标志，电气安全遵循 EN 61010-1、UL 61010-1 等标准。
危险场所认证：C1 Div 2 cULus、C1 Zone 2 cULus、ATEX Zone 2。
船舶认证：ABS、BV、DNV-GL、LR。
工作温度：0 至 + 55°C（+32 至 + 131°F），认证温度范围为 + 5 至 + 55°C；存储温度：-40 至 + 70°C（-40 至 + 158°F）。
污染等级：2 级（IEC 60664-1），防腐等级：ISA-S71.04 G3。
相对湿度：5% 至 95%（无冷凝），防护等级：IP20（IEC 60529）。
符合 RoHS（EN 50581:2012）和 WEEE（DIRECTIVE/2012/19/EU）标准。
尺寸与重量
宽度：含连接器 64mm（2.52 英寸），安装后边缘到边缘 58.5mm（2.3 英寸）。
深度：含端子 64mm（2.52 英寸）。
高度：含锁扣 170mm（6.7 英寸）。
重量：0.17kg（0.37 磅）。
应用领域
工业自动化：用于工业生产线、自动化设备等，是工业自动化系统的重要组成部分，可实现工业过程的自动化控制，如数控机械、电子制造、汽车制造等行业的自动化生产。
过程控制：适用于化工、冶金、食品、石油天然气等行业的工艺过程控制，能够控制工业过程中的温度、压力、流量等各种参数，实现对过程变量的精确测量和控制。
离散控制：可应用于离散制造业，如机械制造、塑胶机械等，对离散的生产过程进行控制和管理。
运动控制与机器人：在机器人控制方面发挥作用，控制机器人的运动和操作；同时也适用于运动控制场景，为相关设备提供控制支持。
电力与能源：在电力、水利、水处理 / 环保等能源相关领域，用于数据采集、设备控制以及系统监控等工作，确保能源系统的稳定运行。
其他领域：还可用于建材、造纸印刷、纺织印染、烟草等行业，以及楼宇自动化中的 HVAC 控制、照明控制；也适用于分布式控制系统、SCADA 系统，实现对多个设备的集中控制和对过程的监控管理
