ABB REM610C55HCNN02 电机保护继电器
时间: 2025-07-08浏览次数：

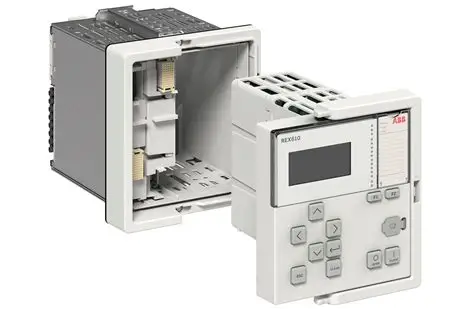

ABB REM610C55HCNN02 电机保护继电器
ABB REM610C55HCNN02 电机保护继电器
ABB REM610C55HCNN02 属于 REM610 系列电机保护继电器，在工业领域应用广泛，专为中大型异步电机保护设计，能有效保障电机运行安全、稳定，还可用于馈电电缆和电力变压器等设备保护
核心功能
保护功能
热过载保护：检测短时间和长期过载，基于电机的热容量和负载电流的平方值计算热应力，可设置安全堵转时间、加权系数、时间常数乘数等参数。
启动监控：可基于热应力计算或定时过电流保护，防止电机启动过程中因过载或短路等故障损坏。
短路保护：检测相间、绕组间和相地短路引起的过电流，具备瞬时或定时特性。
欠电流保护：检测负载丢失等故障，适用于将欠电流视为故障的应用场景。
接地故障保护：检测相地电流，具备定时特性，可设置为瞬时动作。
不平衡保护：基于负序电流检测相不平衡，防止转子过热。
相序保护：检测因相序错误导致的电机反向旋转。
累计启动时间计数器：防止过于频繁的启动尝试导致电机过热。
断路器故障保护：检测断路器应动作而未动作的情况。
温度保护（可选）：通过 RTD 传感器或热敏电阻检测电机轴承和绕组等部位的温度。
测量功能：可测量相电流、零序电流、负序电流、热水平、启动时间、累计启动时间、重启抑制时间、电机运行时间等多种参数。
控制功能：支持本地和远程控制开关设备，包括断路器和隔离开关的分合闸操作，具备联锁功能防止误操作。
数据记录与事件记录
扰动记录器：可记录 4 个模拟通道和多达 8 个用户可选数字通道的数据，采样频率根据额定频率有所不同，记录长度可调整，触发方式多样。
事件记录：最多记录 100 个事件代码及时间戳，包括保护阶段的启动、跳闸等事件。
通信功能：配备前部光学通信端口（红外）和可选的后部通信模块，支持 SPA 总线、IEC 60870-5-103、Modbus（RTU 和 ASCII）等通信协议。
技术参数
电源：支持多种交流和直流辅助电压，功耗在静态和运行状态下有所不同，纹波最大为直流值的 12%。
输入
电流输入：额定频率 50/60Hz，额定电流 1A 或 5A，具备一定的热耐受能力和动态电流耐受能力。
数字输入：支持多种电压等级，激活阈值和工作范围根据型号有所不同，电流消耗和功耗较低。
输出
信号输出：额定电压 250V AC/DC，具备一定的连续承载能力、短时承载能力和分断能力。
功率输出：参数与信号输出类似，适用于控制断路器等设备。
环境条件：推荐的连续工作温度范围为 - 10...+55°C，极限温度范围（短期）为 - 40...+70°C，存储和运输温度范围为 - 40...+85°C，湿度小于 95% RH。
电磁兼容性：通过多项电磁兼容测试，包括 1MHz 脉冲干扰、静电放电、射频干扰等。
配置与参数设置
设置组：提供两个可选的设置组，可通过 HMI 或串行通信进行切换，包含安全堵转时间、加权系数、各种保护阶段的启动值和操作时间等参数。
开关组：包括 SGF、SGB、SGR、SGL 等开关组，用于配置继电器的功能、数字输入的功能、输出触点的信号路由以及 LED 的指示等。
参数化：可通过 HMI 或使用 Relay Setting Tool 进行外部参数化，设置值需在规定范围内，部分参数需要密码保护。
安装步骤
一、安装前准备
环境检查：确保安装位置满足环境要求，工作温度范围为 - 10…+55°C，相对湿度 < 95%（无冷凝），避免剧烈振动、粉尘、腐蚀性气体等恶劣环境。
工具与材料准备：准备合适的螺丝刀、剥线钳、压线钳等工具，以及符合规格的导线（根据端子要求选择，如端子 X2.1 适用于 0.5...6.0mm² 导线，X3.1 和 X4.1 适用于 0.2...2.5mm² 导线）、接线端子等材料。
设备检查：开箱检查继电器外观是否完好，核对型号（REM610C55HCNN02）及配件是否齐全，包括安装支架、说明书等。
二、机械安装
选择安装方式：根据实际需求选择安装方式，支持半嵌入式安装、壁挂式安装、19"机架安装等，可使用对应的安装套件（如半嵌入式安装套件 1MRS050696、19" 机架安装套件 1MRS050695 等）。
固定设备：
若为机架安装，将继电器平稳放入 19" 机架的对应位置，用螺丝将其固定在机架上，确保安装牢固，无松动。
若为壁挂或嵌入式安装，根据安装孔位尺寸，使用膨胀螺丝或固定螺丝将安装支架固定在墙面或柜体上，再将继电器固定到支架上。
三、电气连接
（一）电源连接
找到继电器后部的电源端子（X4.1-1 为 “+”，X4.1-2 为 “-”）。
根据继电器标注的额定辅助电压（该型号为 100-240V AC/110-250V DC），连接相应的电源导线，确保正负极性正确。
导线剥线长度适中（约 5-8mm），插入端子后拧紧螺丝，保证接触良好，无松动或虚接。
（二）电流输入连接
相电流连接：将电流互感器（CT）的二次侧对应连接至相电流输入端子，具体端子定义如下：
X2.1-1/2：连接 L1 相电流
X2.1-3/4：连接 L2 相电流
X2.1-5/6：连接 L3 相电流
接地故障电流连接：根据 CT 类型（该型号接地故障电流输入为 5A），将接地故障电流回路连接至 X2.1-7/8 端子。
确保 CT 接线极性正确，避免相位错误影响保护功能。
（三）数字输入连接
数字输入端子位于 X4.1 和 X3.1（可选 RTD 模块时），具体如下：
X4.1-23/24：连接 DI1
X4.1-21/22：连接 DI2
若配备 RTD 模块，X3.1-1/2、X3.1-3/4、X3.1-5/6 分别连接 DI3、DI4、DI5
根据数字输入的额定电压（该型号为 110/125/220/250V DC），连接外部控制信号导线，注意导线绝缘，避免短路。
（四）输出触点连接
功率输出（PO）和信号输出（SO）：
PO1（X4.1-16）、PO2（X4.1-14）、PO3（X4.1-12/13）为功率输出，用于控制断路器等设备，根据控制需求连接至外部回路。
SO1（X4.1-9/10/11）、SO2（X4.1-6/7/8）为信号输出，用于报警或状态指示，连接至指示灯、报警器等。
IRF 触点：X4.1-3（公共端）、X4.1-4（故障时闭合）、X4.1-5（正常时闭合），连接至故障报警回路。
