ABB REF 541、REF 543 和 REF 545 馈线终端
时间: 2025-07-08浏览次数：

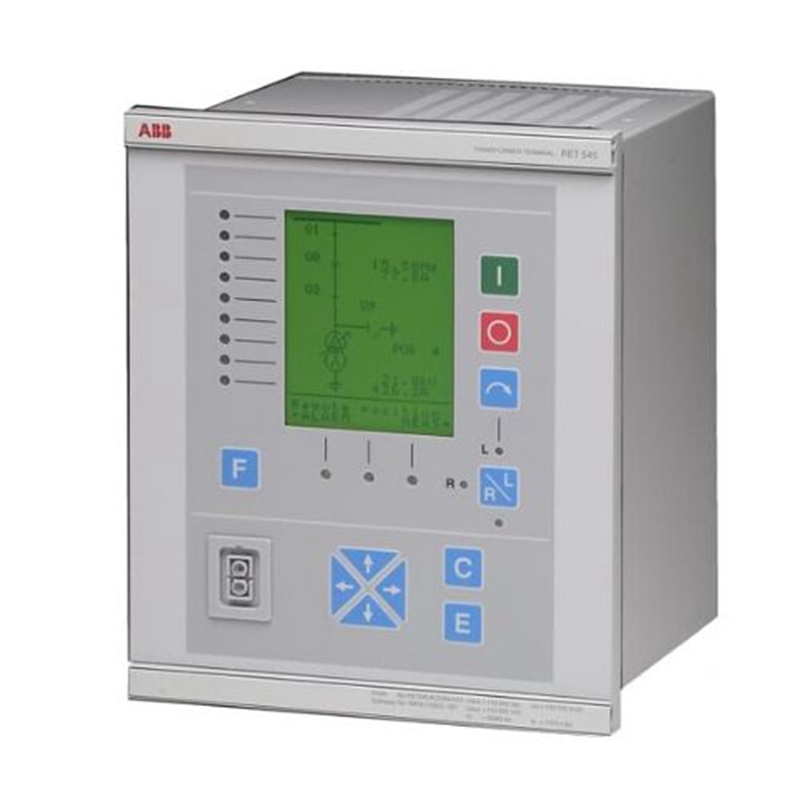

ABB REF 541、REF 543 和 REF 545 馈线终端
ABB REF 541、REF 543 和 REF 545 馈线终端
产品概述
REF 541、REF 543 和 REF 545 馈线终端是 ABB 公司推出的用于中压电网保护、控制、测量和监控的设备，属于 ABB 变电站自动化系统的一部分。它们能适配不同类型的开关设备（如单母线、双母线和双工系统）以及多种网络类型（如中性点绝缘网络、谐振接地网络和部分接地网络），还可应用于中型三相异步电机以及用于无功补偿的并联电容器组的保护和控制。这三款设备的主要区别在于数字输入和输出的数量。
核心功能
保护功能
包含多种保护类型，如非方向性和方向性过电流及接地故障保护、残余电压保护、过电压和欠电压保护、热过载保护、断路器故障保护和自动重合闸等。
可基于电流测量的保护功能使用罗氏线圈或传统电流互感器，基于电压测量的保护功能使用分压器或电压互感器。
控制功能
支持对开关设备的本地和远程控制、开关设备的状态指示以及间隔和电站级别的联锁。
测量功能
能测量相电流、相间和相对地电压、残余电流和电压、频率、功率因数、有功和无功功率及电能等。
标准配置包含脉冲计数器输入，数量因型号而异（REF 541 为 7 个，REF 545 为 10 个）。
状态监测功能
包括断路器状态监测、跳闸回路监控和馈线终端的内部自我监控等。
其他功能
如同步检查、频率保护、电容器组保护和控制、电流和电压谐波测量等。
配备 RTD / 模拟模块，用于温度测量、电流 / 电压测量和 mA 输出。
数据记录与通信
暂态扰动记录器：可记录 16 个电流或电压波形和 16 个逻辑数字信号，采样频率在额定频率 50Hz 时为 2kHz，60Hz 时为 2.4kHz，记录可上传并转换为 COMTRADE 格式。
通信：提供两个通信接口，一个用于与 PC 进行本地通信，另一个用于通过变电站通信系统进行远程通信，支持 SPA 和 LON 两种串行通信协议。
软硬件配置
硬件
模拟通道：根据是否包含传感器，有 9 个（无传感器）或 10 个（有传感器）模拟通道，还包含虚拟通道用于计算中性电流和残余电压。
数字输入：电压控制且光隔离，部分可编程为脉冲计数器，脉冲计数频率可达 100Hz，有两个全局参数用于抑制数字输入振荡。
数字输出：分为高速功率输出（HSPO）、功率输出（PO）和信号输出（SO）。
显示面板：配备固定显示屏或外部显示模块，显示面板包含多个按钮和指示灯，用于操作和指示设备状态。
软件
可通过 CAP 505 继电器产品工程工具进行配置，包括基本终端、保护和逻辑功能块、控制和测量功能等。
支持使用继电器配置工具编程 PLC 功能（如联锁和报警逻辑），采用功能块图语言。
技术参数
环境条件：规定的工作温度范围为 - 10…+55°C，运输和储存温度范围为 - 40…+70°C，外壳防护等级正面为 IP 54，背面连接端子为 IP 20。
电源：有 PS1 和 PS2 两种基本版本的电源模块，输入电压和工作范围因型号而异。
输入输出参数：包括数字输入输出、模拟输入输出的电压、电流范围及精度等。。
应用场景
适用于中压电网的各种应用场景，如不同类型的开关设备和网络，以及中型三相异步电机、并联电容器组等的保护、控制和监控。具体应用示例包括公用事业进线、馈线、测量柜、环形 / 网状网络电缆馈线等。
主要功能
保护功能：具备多种保护类型，可全方位保障电力系统安全。电流保护方面，过电流定向保护带有 8 个可自由编程跳闸特性的阈值 ，接地故障定向保护设有 2 个阈值，接地故障定向扇形保护有 10 个阈值，能够精准检测和应对电流异常情况。电压保护可对系统电压进行监测和保护，防止过压或欠压对设备造成损害。还涵盖差动保护、功率方向保护、距离保护等，可用于保护多个系统组件，针对不同的故障类型提供可靠的保护方案。此外，自动重合闸、频率监视、检同期、故障录波等功能也进一步增强了系统的稳定性和可靠性。
控制功能：支持多种运行状态切换，包括运行、试验、设定状态切换以及就地、远方状态切换，方便操作人员根据实际需求灵活控制设备。具备合、分闸操作以及紧急分闸功能，确保在不同情况下都能对设备进行有效控制。各种联锁功能在软件中设置完成，通过软件设置实现的联锁功能，能有效防止误操作，保障设备和人员安全。
测量功能：可精确测量多种电气参数，包括三相电流、零序电流、三相电流最大需量、三相 / 线电压、零序电压、有功 / 无功功率、有功 / 无功电度、功率因素、频率等。测量值可在液晶显示屏上以数字显示和 LED 棒图显示，直观呈现系统运行状态，为操作人员提供准确的数据参考。
通信功能：支持 RS485、Modbus、IEC 61850、DNP3.0 等多种通信协议，可与不同设备和系统进行数据交互。采用光纤连接，具有接线简单、抗干扰能力强、可靠性高的特点，能实现实时信息处理和系统管理完善，便于组网，满足不同场景下的通信需求。
监测和诊断功能：能对一次设备进行有效监测，如监控弹簧充电时间（适用时）和跳闸线圈，及时发现设备潜在问题。配备自诊断程序，可持续检查硬件和软件模块的状态。二进制输入和输出模块配有看门狗触点，在发生故障或断电时触发，模拟输入通道可选择监控，检测与仪表变压器或传感器连接的断线情况并触发警报 。
电能质量功能：可对电力系统的电能质量进行监测和分析，为优化电能质量提供数据支持，确保电力系统为各类设备提供高质量的电能。
PLC 功能：使开关柜接线标准化，简化生产管理，减少备品备件种类，方便现场管理及运行维护。通过灵活的软件编制，可简化工程设计，缩短设计周期，提高现场调试效率，并且便于日后改变开关柜功能或适应不同的负荷性质。
