ABB UNITROL 1000 系列自动电压调节器
时间: 2025-07-08浏览次数：
ABB UNITROL 1000 系列自动电压调节器
ABB UNITROL 1000 系列自动电压调节器
产品概述
ABB UNITROL 1000 系列是紧凑型、高性能的自动电压调节器（AVR），包括 UNITROL 1005、1010 和 1020 三个型号，专为低功率范围应用设计，以功能、可靠性和连接性树立行业新标杆。该系列采用分离的通信和控制处理器，配备非易失性闪存存储事件和数据日志，支持以太网时间同步和事件时间戳，适用于多种工业场景。
产品型号与核心参数
UNITROL 1005：5A 连续，10A 峰值、针对低端励磁应用，与 1010/1020 共享软件源码和仿真模型 支持 USB、以太网，无 HMI，模拟 I/O 为 2 输入，数字 I/O 为 8 输入 + 4 输出

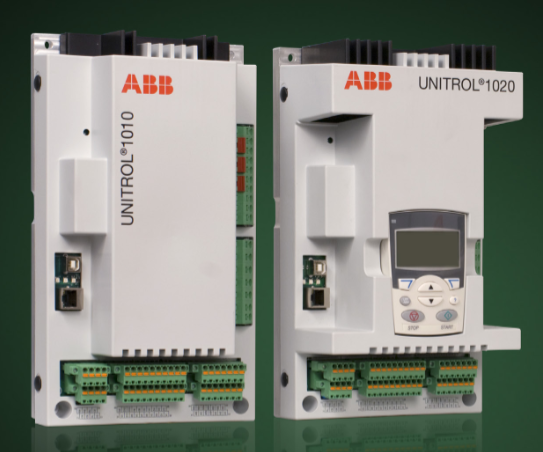

UNITROL 1010：10A 连续，20A 峰值、紧凑型设备，功能有限，与 1020 机械尺寸和接口相同、支持以太网、RS485（Modbus RTU/VDC）、USB，模拟 I/O 为 3 输入 + 2 输出，数字 I/O 为 4 输入 + 8 输入 / 输出

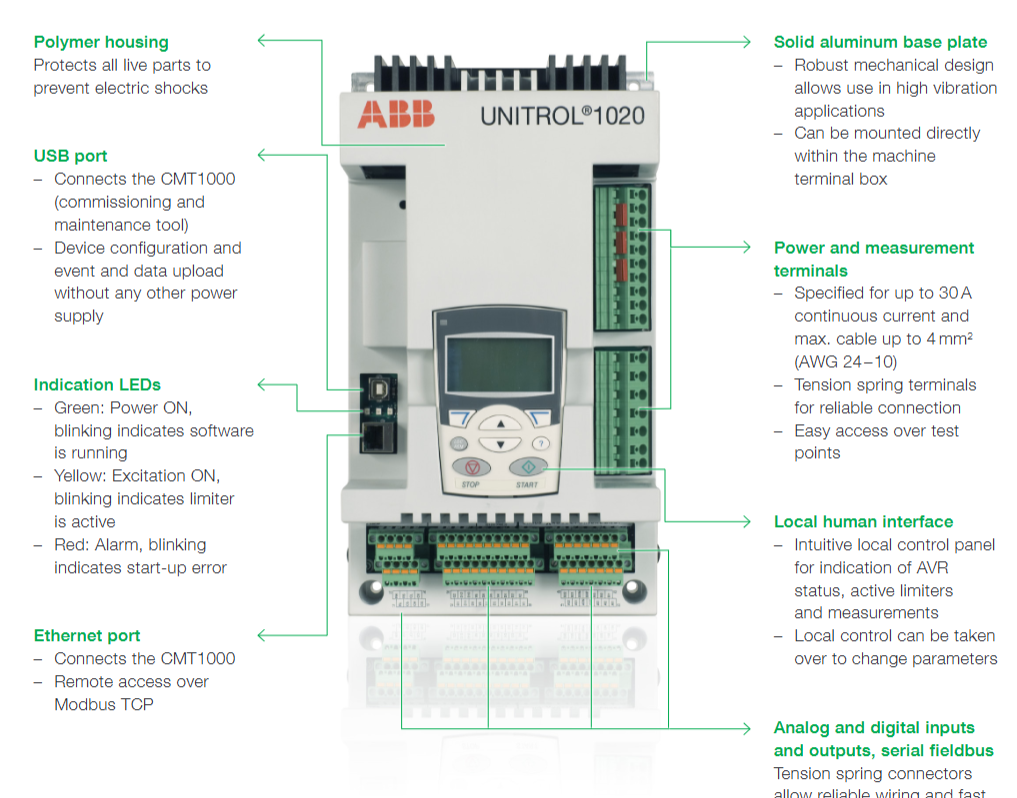

UNITROL 1020：20A 连续，38A 峰值、高性能，具备本地人机界面，功能全面、接口同 1010，I/O 配置同 1010，增加直观的本地控制面板
主要功能与特性
控制模式：支持自动电压调节器（AVR）、励磁电流调节器（FCR）、功率因数调节器（PF）、无功功率调节器（VAR）等，可实现各模式间无扰动切换。
限制器与保护：包含励磁电流限制器（最小 / 最大）、PQ 最小限制器、电机电流限制器、V/Hz 限制器、电机电压限制器等，确保同步电机安全稳定运行；具备软启动、电压匹配、旋转二极管监测等功能。
软件功能包：提供 ECO、LIGHT、BASIC、FULL 四个版本，从基础功能到包含同步、事件记录、数据记录、实时时钟等高级功能，FULL 版本还可添加电力系统稳定器（PSS）选项，符合 IEEE 421.5-2005 标准。
通信能力：支持 Modbus RTU、Modbus TCP、CAN 等协议，配备以太网和 USB 端口，方便连接调试工具和远程访问。
环境适应性：设计用于宽温环境和恶劣工业条件，可直接安装在机器上，具备高 EMC 抗扰度。
调试与维护工具
CMT 1000 是该系列的调试和维护工具，通过 USB 或以太网连接设备，功能包括：
设置参数和调整 PID 以保证稳定运行；
全面监控系统，辅助现场调试时识别和定位问题；
提供主窗口（显示访问模式和设备信息）、设定值调整窗口（查看控制模式、报警等）、示波器（记录和分析信号）等功能。
应用领域
广泛应用于陆基发电厂（基于柴油发动机、燃气 / 蒸汽轮机、水轮机）、船舶（电力推进和辅助供电）、牵引（柴油电力机车）、风能（基于直接连接的同步电机）、同步电机以及变速应用等领域。
工作原理
信号采集：通过测量端子实时采集电机的三相电压、电流及电网电压等关键参数，作为调节依据。
偏差计算：将采集到的电机实际电压与设定的目标电压进行对比，计算偏差值。
控制调节：根据偏差值，利用内置的控制算法（如 PID 调节）生成励磁电流调节指令，通过 IGBT 功率输出级调整励磁系统的电流大小。
动态响应：快速响应电网或负载变化，通过改变励磁电流，调节电机的磁场强度，进而修正电机端电压，使其稳定在设定范围内。
保护与限制：内置多种限制器（如励磁电流、V/Hz 限制等），当参数超出安全范围时自动介入，防止电机过载或损坏，确保系统安全运行。
