ABB PCD235C101 3BHE057901R0101 AC800pec励磁高性能控制系统
时间: 2025-07-08浏览次数：

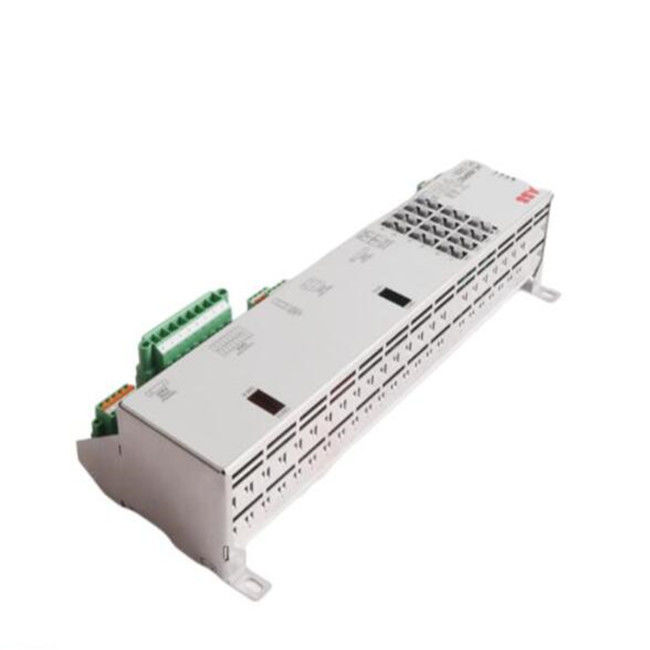

ABB PCD235C101 3BHE057901R0101 AC800pec励磁高性能控制系统

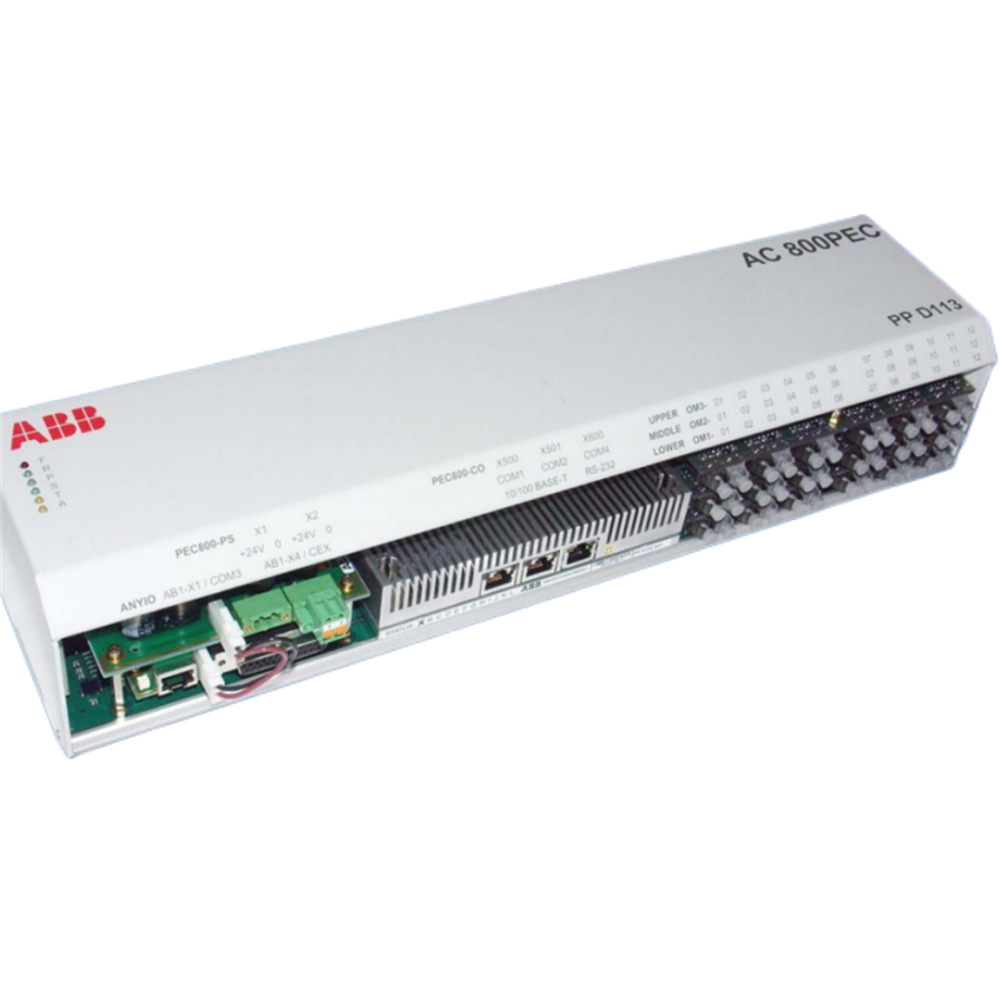

ABB PCD235C101 3BHE057901R0101 AC800pec励磁高性能控制系统
产品概述
ABB PCD235C101 3BHE057901R0101 作为 AC800pec 励磁高性能控制系统的关键模块，是 ABB 公司凭借深厚技术积累与对工业自动化精准洞察打造的前沿产品。该系统专注于为各类工业场景中的电机励磁控制提供高水准解决方案，在提升电机运行效率、保障系统稳定性等方面表现卓越，广泛应用于对控制精度和可靠性要求严苛的工业领域。
技术规格
输入输出配置
数字输入：拥有 16 个数字输入通道，可快速精准地采集现场各类开关量信号，如设备的启停状态、限位开关信号等，为控制系统提供实时准确的设备运行状态信息。
模拟输入：配备 4 个模拟输入通道，能将来自传感器的连续变化模拟信号，如温度、压力、流量等物理量转换为控制系统可识别的数字信号，且具备高分辨率和低噪声特性，保证信号采集的准确性。
数字输出：设有 12 个继电器输出，可直接驱动外部负载，实现对各类执行机构的控制，如接触器、电磁阀等，其输出触点具备较高的负载能力和电气隔离性能，确保控制指令稳定可靠地执行。
模拟输出：4 个模拟输出通道用于输出连续变化的模拟信号，可对调节阀、变频器等设备进行精确控制，实现对工业过程中流量、速度等参数的精准调节。
通信能力
以太网接口：支持以太网通信协议，具备高速数据传输能力，能够快速与上位机、其他智能设备或控制系统进行数据交互，方便实现远程监控、数据共享以及系统集成，满足工业 4.0 时代对设备互联互通的需求。
串行通信（RS232、RS485）：同时配备 RS232 和 RS485 串行通信接口，可兼容多种传统设备和传感器，在一些对通信速率要求不高但对通信距离和抗干扰能力有要求的场景中发挥重要作用，为不同类型的工业设备接入系统提供了便利。
电源特性：采用 24V DC 电源供电，该电源规格在工业领域广泛应用，具有稳定性高、易于获取和维护的特点。模块内部配备高效的电源管理电路，可有效抑制电源波动对系统的影响，确保在复杂工业电源环境下仍能稳定运行。
内存与处理性能
内存配置：拥有 128 kB RAM 用于数据的实时存储和处理，可快速响应系统运行过程中的各种数据读写操作；512 kB Flash 用于存储程序和重要数据，即使在系统掉电后，程序和关键数据也不会丢失，保证系统重启后能迅速恢复正常运行状态。
处理能力：内置高性能处理器，具备强大的运算和逻辑处理能力，能够快速处理大量的输入数据、执行复杂的控制算法，并及时输出控制指令，满足工业自动化生产过程中对实时性和高精度控制的要求。
环境适应性
工作温度范围：可在 - 20°C 至 55°C 的温度范围内稳定工作，无论是在寒冷的北方工业环境，还是炎热的南方生产车间，都能确保系统正常运行，适应不同地域和工业场景的温度条件。
防护等级：达到一定的防护等级标准，如具备良好的防尘、防溅水能力，可有效抵御工业环境中的灰尘、水滴等污染物的侵蚀，保证模块内部电子元件的正常工作，延长设备使用寿命。
核心特性与优势
超短周期时间：能实现低至 100μs 的控制周期，甚至可处理低至 25ns 的极快任务，同时兼顾长期运行瞬态的秒级任务，满足不同速度要求的控制任务。
强大处理能力：结合 CPU 的浮点计算性能与 FPGA 的灵活性和高速能力，可高效处理复杂控制算法，如模型预测控制等。
便捷编程工具：支持多种编程方式，包括使用 ABB 的 Control Builder（支持 IEC61131-3 语言）进行系统工程设计，借助 MATLAB®/Simulink® 进行产品和控制开发（可自动生成代码并下载），以及用 VHDL 处理极快过程，轻松弥合从仿真到实现的差距。
全面集成性：可完全集成到 ABB 的 System 800xA 自动化系统，实现与工厂控制系统的无缝对接，确保透明的全厂数据交换与控制。
创新 FPGA 应用：能灵活运用 FPGA，在不增加额外处理器负载的情况下，将协议和应用功能整合到设备中。
光通信技术：采用光学通信，提升通信速度与抗电磁干扰能力，且实现无电位连接，省去隔离变送器。
工业级硬件：硬件无移动部件，具备工业级可靠性，生命周期长，易于升级，能适应恶劣环境。
模块化结构：可根据应用规模灵活调整，从大型工业工厂、推进系统到小型紧凑产品均适用，同时软件提供预配置包，适应不同处理性能和 I/O 速度需求。
软硬件架构
硬件架构：分为三个性能级别，分别对应不同的周期时间，与三级软件结构完美匹配。提供快速 I/O 系统和慢速 I/O 系统，快速 I/O 通过光纤链路连接，数据吞吐量可低于 100μs，慢速 I/O 则采用 ABB S800 系统的模块。
软件结构：分为三级，Level 1 用于系统工程，处理慢任务（周期低至 1ms）；Level 2 用于产品和控制开发，处理快任务（周期低至 100μs）；Level 3 用于通信和极快逻辑处理，处理极快任务（低至 25ns）。
应用场景
牵引领域：能在 - 40 至 + 70°C 的宽温范围及符合牵引标准的振动环境下工作，适合空间受限的紧凑应用。
发电领域：在励磁系统中，凭借模块化架构和冗余子系统，提高可靠性，主控制器故障时，热备用的第二控制器可接管工作。
工业过程：如在轧机中，基于 MIMO 控制概念开发的厚度控制解决方案，可将厚度偏差降低多达 50%，提升产品质量。
开发与工程优势
采用基于模型的设计流程，以 MathWorks® 工具为单一开发平台，从系统仿真到代码生成、下载和调试实现一体化，减少传统开发过程中的时间消耗和错误，缩短开发周期，降低开发和工程成本，加快产品上市时间，节省工程和软件开发的人力与资源，提高资产回报率。
连接性与扩展性
丰富通信协议：支持多种原生和附加通信协议，如 Profibus Master DPV1、Modbus RTU、MMS、Profinet I/O 等，确保与各类设备和系统的连接。
灵活 I/O 配置：可根据项目需求配置快、慢 I/O，快速 I/O 通过光纤链路连接，具有高速、抗电磁干扰、无电位连接等优势；慢速 I/O 可添加 ABB S800 系统的模块。
** scalability**：硬件可从紧凑配置扩展到大型模块化系统，软件提供预配置包，适应不同处理性能和 I/O 速度需求，能满足各种应用规模。
