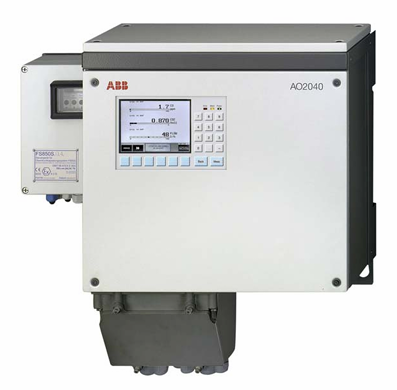

ABB AO2040-CU Ex 中央单元
技术参数
符合标准:符合 DMT 08 ATEX 2018 U 605 标准,防爆标志为 Ex de IIC T4 Gb,设备类别为 2G 类,适合在 1 区和 2 区爆炸危险区域使用。

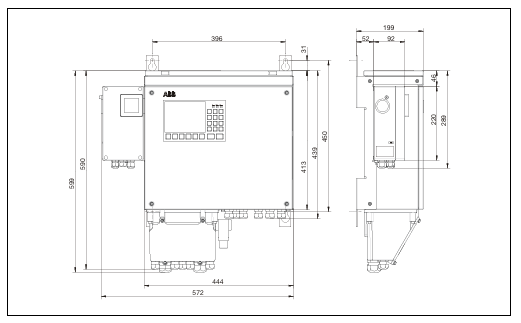

尺寸与重量:设备尺寸未明确提及,重量约 28kg。
抑制气体相关参数
气体类型:使用符合 ISO 8573 - 1 标准 3 级的空气作为抑制气体。
气体质量要求:颗粒最大尺寸 40μm,油含量最大 1mg/m³,压力露点最大 + 3°C。
工作压力范围:抑制气体工作压力为 250 - 500kPa(2.5 - 5bar)。

电源参数
电压设置:连接电源前需确认设备电压设置与线路电压匹配,具体电压设置值未明确提及。
电源保护装置:安装合适的保护装置和易操作断路器,具体规格未明确提及。
压力参数
系统外壳内正压:运行中维持系统外壳内约 2hPa 正压。
正压报警与保护阈值:正压低于 0.8hPa 或高于 15hPa 时,断开系统外壳内设备电源和隔离继电器连接电路;内部压力低于 1.2hPa 时,通过被动继电器触点输出状态信号。
电气连接参数
电位补偿连接:外部电位补偿连接或保护导线导体截面积最小 4mm²。
本质安全信号线路:冷凝水监控器的本质安全信号线路总长度不超过 75 米,传感器旁安装 100kΩ 电阻。
电缆连接器规格:M20 螺纹连接器适用电缆外径 6 - 12mm。
安全操作信息
一般安全要求:设备需正确搬运、存储、安装、设置、操作和维护;仅熟悉类似设备并具备相关资质的人员可操作;需遵守本手册内容、设备安全信息、电气设备和气体操作安全注意事项以及防爆法规标准。
特殊安全须知:操作前遵守所有防爆安全措施;爆炸风险环境中,除本质安全电路外,勿操作载流部件;先连接本地电位补偿点;确保设备电压设置与线路电压匹配;打开外壳前断开所有电源,等待 10 分钟让电源电容器放电;若设备损坏、无法运行或存储运输条件恶劣,应停止使用。
安装指南
拆箱与安装:设备重约 28kg,需两人操作,安装位置需稳定;可安装在 1 区和 2 区爆炸危险区域,不可室外安装。
抑制气体管线连接:使用符合 ISO 8573-1 3 级的空气作为抑制气体;安装随附的压缩空气调节过滤器,防止气体管线污染导致阀门损坏。
电气连接安全注意事项:勿更改工厂内部 wiring,仅可修改隔离继电器与系统控制器及 I/O 板连接器之间的 wiring;先连接外部电位补偿连接或保护导线,导体截面积最小 4mm²;电气线路需牢固固定,屏蔽线需穿过金属接线连接器;本质安全信号线路仅接蓝色电缆连接器,与其他线路至少间隔 8mm;通信接口线路需通过工厂预接线的隔离继电器连接;电源线路接加压外壳系统控制单元,勿直接接系统外壳端口。
电气连接细节:明确不同类型连接器(浅蓝色 M20、黑色 M20、金属 M20)的应用;M20 螺纹连接器适用电缆外径 6-12mm,未使用的连接器需用原厂塞子密封并拧紧。
电气设备组成:包括隔离继电器、端子排、线路滤波器、加压外壳系统控制单元、隔离放大器等,各设备有其特定功能和连接要求。
分析模块连接:系统总线和 24VDC 电缆为加压外壳系统组成部分,长度不小于 1 米;按步骤连接系统总线电缆和 24VDC 电缆至中央单元。
非本质安全信号线路连接:接至隔离继电器右侧;冷凝水监控器的本质安全信号线路穿过亮蓝色电缆连接,总长度不超过 75 米,传感器旁安装 100kΩ 电阻。
状态信号、电位补偿与电源连接:电位补偿连接导体截面积最小 4mm²;状态信号接控制单元端子 21 和 22;电源连接前确认电压设置匹配,安装合适保护装置和易操作断路器,接控制单元端子 15、17 和 PE 端子。

运行与维护
启动前检查:确认安装地点条件、设备安装牢固性、抑制气体流动、外壳完整性、电气线路连接等符合要求。
启动步骤:接通电源和抑制气体供应,初步吹扫完成后,电磁阀切换至 “泄漏补偿”,激活系统外壳内设备电源;启动后 “电源”“维护”“错误” LED 点亮,屏幕显示启动阶段和软件版本,随后切换至测量模式。
维护旁路操作:无爆炸性环境时,可激活加压外壳系统控制单元的旁路,需经运营经理批准;按步骤激活和停用旁路,正常运行时必须停用旁路。
定期检查:按启动前检查清单进行常规检查。
应用与设计
应用与设计概述:与 AO2060 系列分析模块配合使用,控制和监控测量控制过程;系统外壳为壁挂式,设计为符合 EN 60079-2 的 “带泄漏补偿的加压外壳”;可接入本质安全和非本质安全信号电路,系统控制器无电池备份。
加压外壳系统:使用符合 ISO 8573-1 3 级的空气作为抑制气体,出口含颗粒捕集器;启动时进行工厂设定的初步吹扫,运行中维持系统外壳内约 2hPa 正压;正压低于 0.8hPa 或高于 15hPa 时,断开系统外壳内设备电源和隔离继电器连接电路,压力恢复后重新吹扫并激活;内部压力低于 1.2hPa 时,通过被动继电器触点输出状态信号。
