ABB REF615 馈线保护继电器
时间: 2025-07-07浏览次数：

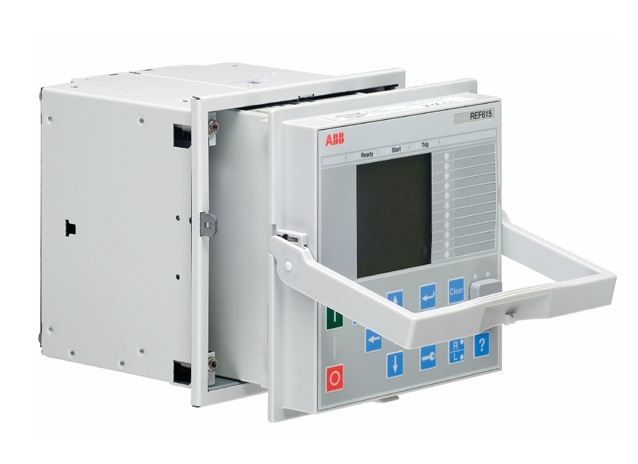

ABB REF615 馈线保护继电器
ABB REF615 馈线保护继电器
产品概述
定位与功能：REF615 是专为公用变电站和工业电力系统的馈线保护、测量和监控设计的专用馈线保护继电器，遵循 IEC 61850 标准，支持多种通信协议，可作为架空线路和电缆馈线的主保护，也可作为备用保护。
适应场景：根据预配置，适用于孤立中性点、电阻接地、补偿和固体接地网络中的架空线路和电缆馈线保护，给定特定应用设置后可直接投入使用。
标准配置
四种配置类型：标准配置 A、B、C、D，支持不同的保护功能组合，如配置 A 和 B 支持方向性接地故障保护，配置 C 和 D 支持非方向性接地故障保护。
功能差异：不同配置在过流、接地故障、负序过流等保护功能的阶段设置和方向性上存在差异，同时在控制、监控和测量功能上也有不同支持程度。
保护功能
核心保护功能：包括三相非方向性过流（低设定、高设定、瞬时阶段）、方向性和非方向性接地故障（低设定、高设定、瞬时阶段）、负序过流、相位不连续、热过载、断路器故障保护、三相涌流检测、电弧保护等。
电弧保护：通过可选硬件和软件，配备三个光检测通道，用于金属封闭室内开关柜的断路器、母线和电缆室的电弧故障保护，快速跳闸提高人员安全并限制设备损坏。
应用场景
接地系统适配：方向性接地故障保护主要用于孤立或补偿网络，非方向性接地故障保护适用于直接或低阻抗接地网络。
变电站保护应用：在变电站中，不同配置可用于进线和出线馈线的过流和接地故障保护，通过保护功能的组合和互锁实现系统保护。
控制与测量
控制功能：提供断路器控制，包括基本互锁和扩展互锁，支持断路器自动重合闸，互锁方案可通过 PCM600 的信号矩阵工具配置。
测量功能：持续测量相电流、电流对称分量、剩余电流，若包含方向性接地故障保护还测量剩余电压，计算最大需量、热过载和相位不平衡值，测量值可本地或远程访问。
故障记录与监控
扰动记录器：具备多达 12 个模拟和 64 个二进制信号通道，可设置触发条件，记录波形或趋势，存储在非易失性存储器中用于故障分析。
事件日志：存储 50 条带时间戳的事件代码，非易失性存储器在辅助电源丢失时保留数据，便于故障前后分析。
断路器监控：监控断路器的弹簧充电时间、SF6 气体压力、行程时间和不活动时间，提供运行历史数据用于预防性维护调度。
通信与接口
通信协议：支持 IEC 61850（含 GOOSE 消息）和 Modbus®，IEC 61850 支持水平通信，Modbus 支持 RTU、ASCII 和 TCP 模式，支持 SNTP 和 IRIG-B 时间同步。
接口类型：包括 100BASE-TX RJ45、100BASE-FX LC 光纤和 RS-485 接口，满足不同通信需求。
技术参数
物理特性：宽度 177mm，高度 177mm（4U），深度 155mm，重量 3.5kg，防护等级前面板 IP54，顶部 IP40，背面 IP20。
电源：辅助电源有多种类型，电压范围宽，功耗低，具备抗电源中断能力。
输入输出：电流输入支持多种额定值，电压输入可配置，二进制输入和输出触点可自由配置，支持 I/O 扩展模块。
环境适应性：工作温度 - 25℃~+55℃，存储温度 - 40℃~+85℃，适应多种环境条件，通过 EMC、绝缘和机械测试。
显示与安装
显示选项：提供小尺寸和大尺寸 LCD 显示屏，大尺寸显示减少菜单滚动，提高信息概览性。
安装方法：支持齐平安装、半齐平安装、壁挂安装、19 英寸机架安装等多种方式，可倾斜 25° 安装，配备测试开关。
工作原理
信号采集与处理：通过相电流互感器、剩余电流互感器、电压互感器等设备采集电力系统中的电流、电压信号。对采集到的模拟信号进行处理，如滤波、放大等，转换为数字信号后进行分析计算，获取相电流、电流对称分量、剩余电流、剩余电压等电气量信息，为后续保护功能和测量功能提供数据支持。
保护功能动作逻辑
过流保护：实时监测电流信号，当电流超过预设的过流保护值时，根据设定的时间曲线（定时限或反时限），在达到相应时间后触发保护动作，如发出跳闸指令，使断路器动作切断电路，保护设备免受过载电流损害。
接地故障保护：对于方向性接地故障保护，利用相电流和剩余电压计算故障方向和电流大小，当故障方向和电流超过设定值时动作；非方向性接地故障保护则主要依据剩余电流大小判断，超过设定值即触发保护。
其他保护：负序过流保护监测负序电流，超过阈值动作；相位不连续保护检测相电流间的关系判断故障；热过载保护模拟设备发热过程，根据电流和时间计算热积累，达到设定温度时启动保护；三相涌流检测通过分析电流谐波比例识别涌流，超过设定值动作；电弧保护利用光检测通道监测弧光，结合电流判断故障，满足条件时快速跳闸。
控制与监测机制
断路器控制：通过内部逻辑和外部输入信号控制断路器的分合闸操作，具备基本互锁和扩展互锁功能，防止误操作，确保操作安全可靠。
监测功能：持续监测断路器状态，如弹簧充电时间、SF6 气体压力等；监测跳闸回路完整性，检测开路和控制电压；对自身硬件和软件进行自监测，故障时发出警报并采取相应措施。
通信与交互：支持 IEC 61850 和 Modbus 等通信协议，与其他设备进行数据交互。将采集的电气量数据、事件记录、故障信息等上传至监控系统，接收监控系统下发的控制指令和配置参数，实现远程监控和配置。支持时间同步功能，确保事件记录和数据采集的时间准确性，便于故障分析和系统运行管理。
