ABB PP886紧凑型产品套件硬件选择器

产品定位与功能概述

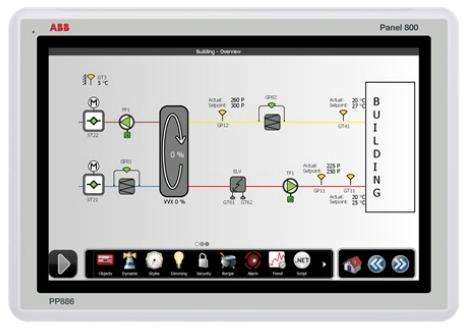

产品定位:PP886 是 Panel 800 系列中的标准款触控屏,属于 Compact Product Suite 硬件产品,主打易用性、高性能图形显示及多协议连接能力,适用于各类工业自动化场景的人机交互(HMI)需求。
核心功能:具备 15.4 英寸高分辨率 TFT/LED 显示屏,支持电阻式触控,集成丰富的模板与库,通过 Panel Builder 工具可在 Windows 环境下高效开发工程,且支持应用仿真。
核心特性与优势
易用性:提供全面且集成的模板与库,Panel Builder 工具基于 Windows 环境,支持多语言,便于快速工程开发。
图形显示:采用矢量图形技术,TFT/LED 显示屏分辨率达 1280×800(16:10),亮度 450 cd/m²,支持亮度调节,图标化界面便于导航与控制。
耐用性:外壳为粉末涂层铝合金,前面板防护等级 IP65(NEMA 4X/12),适应 - 10℃至 + 60℃工作温度及 5% - 85% 非冷凝湿度环境,抗振 1G、抗冲击 15G。
开放性:基于.NET 框架的开放架构,支持多品牌控制器连接,具备 2 个 10/100 Base-T 以太网口、2 个 USB 2.0 接口及多种串口(RS232、RS422/485 等),满足本地通信、扩展及远程访问需求。
仿真功能:可通过 Panel Builder 800 直接模拟运行应用,降低调试风险。
技术参数
硬件配置:搭载 1 GHz ARM9 处理器,1 GB 主内存,2 GB SSD(1.5 GB 可用作应用存储),内置实时时钟。
电源与功耗:24 V DC 供电(18 - 32 VDC 兼容),功耗 31.2 W。
通信接口:2 个以太网口、2 个 USB 2.0 接口,1 个 RS232、1 个 RS422/485 串口(COM2 为 RS485 时额外 1 个 RS485)。
认证与合规性
安全认证:符合 CE、FCC、KCC、UL 61010-2-201 标准,通过船级社认证(DNV、KR、GL 等),满足 RoHS(2011/65/EU)和 WEEE(2012/19/EU)指令。
物理规格
尺寸与重量:外形尺寸 410×286×61 mm,切割尺寸 394×270 mm,安装深度 53 mm(含间隙 153 mm),重量 3.85 kg,支持面板安装及 VESA 75×75 标准安装。
环境适应性与认证
防护等级:前面板 IP65(NEMA 4X/12),后壳 IP20,适合潮湿、多尘环境。
温度范围:工作温度 -10℃~+60℃,存储温度 -20℃~+70℃,湿度 5%~85%(非冷凝)。
机械性能:抗振 1 G(随机振动),抗冲击 15 G,满足工业现场机械稳定性需求。
合规认证:CE、FCC、UL 61010-2-201,船级社认证(DNV、KR、GL 等),符合 RoHS 与 WEEE 指令。
软件与开发支持
工程工具:使用 Panel Builder 800 开发,兼容 Windows 环境,支持多语言编程与模板库复用。
仿真功能:可直接在 Panel Builder 中模拟应用,降低现场调试风险。
开放架构:基于 .NET 框架,支持多品牌控制器连接(如 PLC、驱动器),适配 OPC UA、Modbus 等工业协议。

典型应用场景
制造业生产线:实时监控设备状态,集成 MES 系统数据,支持配方管理与报警提示。
能源与电力:变电站人机界面,显示电网参数与故障诊断,兼容 IEC 61850 协议。
过程控制:化工 / 制药行业流程可视化,支持 PID 调节与趋势曲线显示。
船舶与海洋工程:符合 DNV 认证,适用于船舱监控与动力系统控制。
选型对比与适配建议
PP886:15.4"、1280×800、中大型设备集中监控、支持宽温与高防护,适合复杂环境
PP883:12.1"、1280×800、中小型设备本地操作、更紧凑,功耗更低
PP895:19"、1280×1024 大型控制中心全景显示、更高分辨率与亮度
