ABB REF 542plus 多功能保护和开关柜控制单元
时间: 2025-07-07浏览次数：

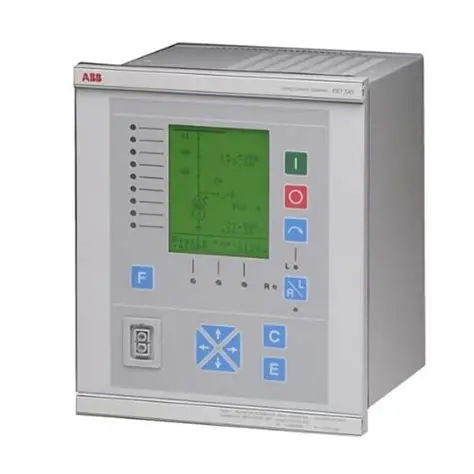

ABB REF 542plus 多功能保护和开关柜控制单元
ABB REF 542plus 多功能保护和开关柜控制单元
产品核心价值
REF 542plus 作为中压配电系统的智能电子设备，集成保护、测量、控制、监测及电能质量分析功能。配置工具通过图形化界面与可编程逻辑，实现设备参数定制、功能逻辑设计与系统集成，确保设备在变电站、工业自动化等场景中安全高效运行。
配置工具安装指南
2.1 系统硬件要求
处理器：Intel 奔腾系列及以上
内存：至少 128MB RAM（推荐 256MB 以上）
存储：50MB 可用硬盘空间（建议预留 100MB 以上）
外设：CD-ROM/DVD-ROM 驱动器、鼠标
接口：至少 1 个 RS-232 串口（用于串口连接）、1 个以太网接口（用于 TCP/IP 连接）
2.2 软件环境要求
操作系统：Windows NT 4.0 SP6、Windows 2000、Windows XP、Windows Vista
支持组件：.NET Framework 2.0 及以上（部分功能依赖）
语言支持：英语、德语、意大利语、捷克语、斯洛伐克语（默认英语）
2.3 安装流程详解
启动安装程序：插入安装介质，运行setup.exe，自动检测系统语言（如英语、德语等）。
选择安装类型：
完全安装：包含所有组件（配置工具、示例文件、帮助文档），占用约 80MB 空间。
自定义安装：可选择性安装组件（如仅安装核心工具或语言包）。
配置选项：
选择安装路径（默认C:\Program Files\ABB\REF 542plus）。
勾选需要的语言包（如英语、德语）。
可选安装示例工程文件（便于学习使用）。
安装完成：程序自动创建桌面快捷方式与开始菜单文件夹，部分系统需重启后生效。
2.4 卸载与故障处理
卸载步骤：通过控制面板→添加/删除程序→REF 542plus Configuration Tool卸载。
常见问题：
安装失败：检查磁盘空间与操作系统兼容性，关闭杀毒软件后重试。
启动报错：确认.NET Framework 组件完整，重新安装运行时环境。
配置工具核心操作界面
3.1 主界面布局
菜单栏：包含文件（File）、连接（Connect）、查看（View）、配置（Configure）、工具（Utilities）、选项（Options）、帮助（Help）七大菜单。
工具栏：快捷按钮包括新建、打开、保存、连接设备、下载配置等。
项目工作区：显示当前项目结构，包括硬件配置、FUPLA 图表、HMI 设置等。
状态栏：显示连接状态、当前操作进度、错误提示等信息。
3.2 项目管理流程
新建项目：
点击文件→新建，自动生成new.ref项目文件。
填写项目信息（项目名称、馈线名称、客户信息等）。
打开项目：
支持打开.ref格式项目文件，可浏览历史项目记录（最近 4 个）。
