ABB AC500 V3 PLC增强的连接性和性能
时间: 2025-07-07浏览次数：
ABB AC500 V3 PLC增强的连接性和性能
ABB AC500 V3 PLC增强的连接性和性能

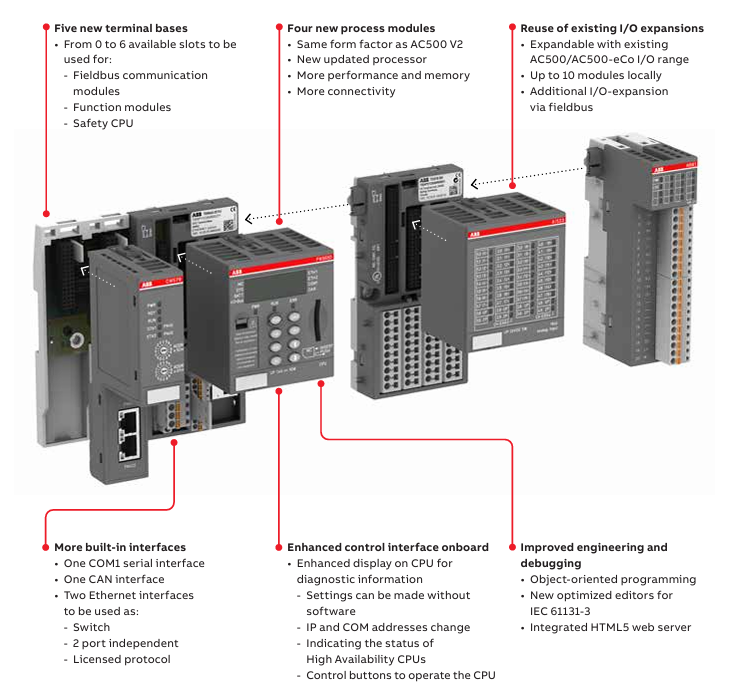

产品定位与核心架构

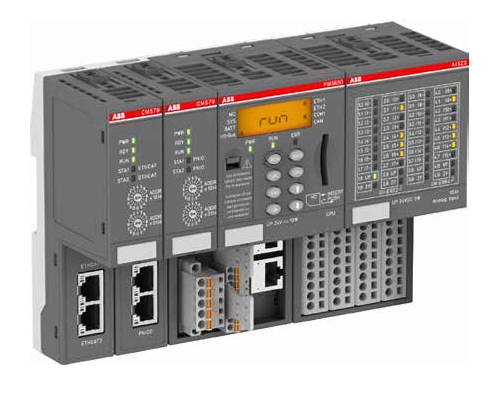

AC500 V3 是 ABB 推出的第三代可编程逻辑控制器，作为 AC500 系列的技术迭代产品，其核心定位为工业自动化与物联网（IoT）的桥梁。该系列通过四款新型 CPU（PM5630/5650/5670/5675）扩展了原有 AC500 V2 平台，在保持硬件兼容性的基础上，实现了性能、 connectivity（连接性）和网络安全的全面升级。其架构特点如下：
处理器与内存：采用新一代处理器，运算速度提升显著。以 PM5670-2ETH 为例，位运算周期仅 0.002μs，较 V2 平台提升 10 倍，配套 160MB 程序内存及 8GB 闪存盘（PM5675），支持复杂算法与数据存储。
双以太网架构：板载两个独立以太网接口，可配置为交换机或独立端口，支持 IEEE 802.3 标准，集成 Web 服务器与多种工业协议栈，无需额外通信模块。
核心技术特性
1. 性能与运算能力
指令效率：支持位 / 字 / 浮点运算，其中浮点运算周期从 V2 的 0.120μs 缩短至 0.002μs（PM5670），满足高速闭环控制需求。
内存分配：程序、数据与 Web 内存独立分区，支持动态分配，最大可同时运行 200 + 任务实例，适配多轴运动控制、复杂逻辑运算场景。
2. 工业通信与协议支持
现场总线集成：
控制层：内置 CANopen 主站、Ethernet IP（开发中）、Modbus TCP/RTU，支持 PROFINET、EtherCAT（需扩展模块）。
管理层：OPC UA Server 支持数据访问与报警服务，MQTT 客户端通过 TLS 加密连接云平台，实现设备数据上云（如 ABB Ability™平台）。
特殊领域：KNX（楼宇自动化）、BACnet（智能建筑）、IEC 61850（变电站通信）等协议通过 License 激活，适配跨行业需求。
网络拓扑灵活性：
双网口可配置为 “冗余环网” 或 “三层路由”，例如网口 1 连接工厂内网（OPC UA），网口 2 连接互联网（MQTT），支持端口镜像与流量监控。
3. 网络安全设计
固件保护：硬件安全芯片实现固件数字签名，防止恶意篡改；工程文件传输采用 AES 加密，对接 ABB Ability™ Automation Builder 时需双向证书认证。
通信加密：HTTPS/FTPS 用于文件传输，OPC UA 支持基于角色的访问控制（RBAC），MQTT 消息通过 TLS 1.2 加密，阻断中间人攻击。
特殊版本：AC500-XC V3（极端环境型）
针对恶劣工业场景设计，通过多项环境适应性认证：
气候适应性：
温度：-40°C 至 + 70°C 连续运行，满足冷库、冶金高温区需求。
湿度：100% 湿度 + 冷凝防护，符合 G3 级腐蚀标准，适用于海上平台、化工车间。
机械可靠性：
振动：4g 均方根随机振动（500Hz），2g 正弦振动，通过 IEC 60068-2-6 测试，适配工程机械。
海拔：4000 米（620hPa 气压），支持高原地区发电站应用。
工程工具与开发流程
1. ABB Ability™ Automation Builder
一体化开发：集成 PLC 编程（IEC 61131-3）、安全逻辑（Safety PLC）、HMI 组态、驱动调试，支持跨设备协同开发。
仿真与测试：离线仿真功能（开发中）可模拟 CPU 运行，无需硬件即可验证程序逻辑，缩短调试周期。
版本控制：内置 Subversion 客户端，支持多人协作开发，自动记录代码变更历史，降低项目风险。
