ABB SYNCHROTACT® 5 同步和并联设备
时间: 2025-07-07浏览次数：
ABB SYNCHROTACT® 5 同步和并联设备
ABB SYNCHROTACT® 5 同步和并联设备
产品概述
定位与功能：SYNCHROTACT® 5 是 ABB 瑞士公司生产的第五代同步设备，用于发电机与电力线路的自动同步以及同步线路的并联，设计用于双通道或单通道系统的全自动操作，可作为手动并联的监控元件或独立的全自动同步单元，确保安全可靠的同步。

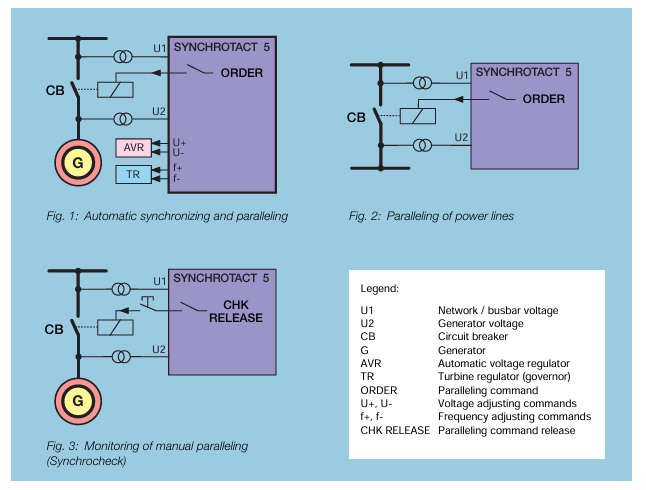

应用场景：包括发电机与电力线路的自动同步和并联、同步和异步线路及母线的自动并联、电力线路、发电机和无电压线路（空载母线）的自动或手动并联监控（同步检查）。
安全与可用性设计
安全设计：
双通道系统：采用紧凑型双通道系统，包括两个硬件和软件独立的设备串联，第一个通道执行自动同步，另一个独立监控，由不同工程师设计，使用不同微处理器，防止系统性故障。
手动同步监控：手动同步由监控设备（同步检查）与手动并联开关串联确保安全。
可用性设计：提供多种冗余配置，如双通道主同步系统与手动并联开关的旁路同步系统和同步检查并联，或两个自动双通道系统，以实现最高安全性和最大可用性，双通道、自动通道和单监控通道系统各在一个外壳中，冗余双通道系统在一个外壳中，含互连布线。
功能与类型
特殊功能：可存储最多七组不同并联点的参数，数字输入和输出可自由配置，支持 50Hz、60Hz 和 16 2/3Hz 额定频率，可替代旧款 SYNCHROTACT 系统或其他制造商的同步单元。
降低工程成本：输出触点可承载更高电流，减少辅助继电器需求，所有 I/O 隔离，无需单独电源单元，有预制单元可选，通过总线控制系统减少布线。
快速调试：使用 “SynView” 软件，推荐参数值并显示范围，系统含智能程序，可根据发电机、断路器等推荐参数，也可通过前面板控制调试。
易于集成：可轻松集成到现代总线控制系统，通信接口支持 MODBUS RTU、Profibus DP 或 LON-Bus 协议，同时保持独立保护模块。
远程维护：提供远程维护接口，获取 IP 地址后通过以太网接口和 TCP/IP 协议通信，PC 软件 “SynView” 可通过互联网直接访问设备。
设备类型：包括简单同步检查的 SYN 5100、功能先进的 SYN 5200、带频率和电压调节的单通道自动同步设备 SYN 5201、串联同步检查的双通道自动同步系统 SYN 5202、冗余自动双通道同步系统 SYN 5302、连接多个并联点的辅助设备 SYN 5500。
SynView 工具
功能：用于 SYNCHROTACT 5 设备的简单快速调试，支持德语、英语或法语，运行于 Microsoft Windows 95、98、2000 或 NT 系统，具备参数设置、实际值显示、瞬态记录器功能、事件和错误记录等四大主要功能。
技术参数
电源与功耗：标称电压范围包括 24/48V DC、100-125V AC/DC、220-250V，允许电压范围为 DC 0.75-1.25×Un，最大功耗（SYN 5302）为 25W/35VA。
测量输入：标称电压范围 50-130V AC，允许电压范围 0-1.3×Un，标称频率 16 2/3/50/60Hz。
数字输入与继电器：数字输入电流消耗 DC 6-8mA，并联继电器最大开关电压 250V AC/DC，最大开关电流连续 5A，调整、命令和信号继电器最大开关电压 250V AC/DC，最大开关电流连续 1.5A。
测量范围：电压 0-1.3×Un，角度匹配 α-179 至 + 180 度，频率 10-100Hz，滑差 s0-50%，加速度 ds/dt0-10%/s，并联时间 tON0-1s。
