ABB SUE 3000 高速切换装置
时间: 2025-07-07浏览次数：
ABB SUE 3000 高速切换装置
ABB SUE 3000 高速切换装置
产品概述
定位与功能：SUE 3000 是一款高速切换装置，主要用于在电源中断或电压下降时，通过自动切换到备用电源来确保用户的持续供电，保护辅助流程免受昂贵的停机时间影响，还支持手动启动切换，简化装置操作。
应用场景：适用于对供电中断敏感的场合，如发电站辅助设施（蒸汽、燃气轮机、联合循环、核电站）、环保技术设施（烟气净化、垃圾焚烧）、连续工业流程（化工厂、高自动化工业设施、纤维制造、石化工艺）等。
开关柜配置
双断路器配置（变体 1）：常用于热力发电站辅助设施，正常情况下两电源之一为母线供电，另一断开，不允许两者同时供电，故障时切换到第二电源，装置设计对称，可从任一侧启动切换。
两进线一母联配置（变体 2、4）：负载因冗余分为两段母线，联络断路器通常断开，两进线均运行，一进线故障时，从故障进线断路器切换到联络断路器，故障进线恢复后可手动切回。
三进线两选配置（变体 3）：用于需要三进线且两选的情况，仅在预选的两进线间切换，输入信号固定连接，预选逻辑可与附加逻辑条件结合。
三进线选择配置（变体 5）：三进线可用时，可在任意两进线间进行切换操作，输入信号硬接线，选择逻辑可与其他逻辑条件关联。
核心功能
工作模式：配备快速处理逻辑和高精度模拟信号处理，永久比较母线电压与备用电源电压，生成相位角、频率差、备用电源电压、母线电压等同步标准，确保启动时最短切换时间，减少对用户的瞬态影响。
网络条件永久确定：同步标准在线计算，启动时已确定切换模式，可立即启动，提高快速切换概率，装置仅在两断路器处于不同状态且在工作位置时就绪。
切换模式
快速切换：主电源和备用电源在启动时均在规定限值内时执行，分同时控制和顺序控制两种，同时控制的无电流切换时间取决于断路器操作时间差，顺序控制需等待进线断路器断开指示后再发备用断路器合闸命令。
首次相位重合切换：启动时无同步条件时执行，先断开原进线，通过预测计算确定首次相位重合点和合闸命令发出时间，在电压差最小值时连接备用电源，需谨慎工程设计和调试。
残压切换：首次相位重合切换不可行时使用，当母线电压降至预设允许值时连接备用电源，不评估角度或频率差，瞬态效应可控。
定时切换：快速切换未在预设时间内完成时执行，属安全阶段，正常运行参数下一般不发生。
特殊支持功能：包括解耦（检测到机械故障时自动反转避免网络非法耦合）、断路器跳闸切换（监测断路器位置，无原因断开时执行切换）、非独立网络切换模式（使用编程时间框架判断备用电源是否就绪）。
配置与参数
配置方式：通过软件功能模块配置 LED 指示、单线图、控制方案、自动化序列等，使用 FUPLA 编程语言，提供多种逻辑功能模块，参数可通过 HMI 控制单元或连接配置计算机修改。
可变功能参数：包括快速切换的频率差、网络间角度、母线电压值、备用电源电压值，首次相位重合切换的最大频率梯度，残压切换的母线残压值，欠压启动的原电源欠压值及延迟时间，定时合闸命令时间，断路器命令延迟时间等。
故障记录：配备故障记录模块，可记录模拟和二进制数据，模拟信号采样率 1.2kHz，记录时间含预触发和后触发时间，使用环形缓冲区存储，可导出分析。
操作界面

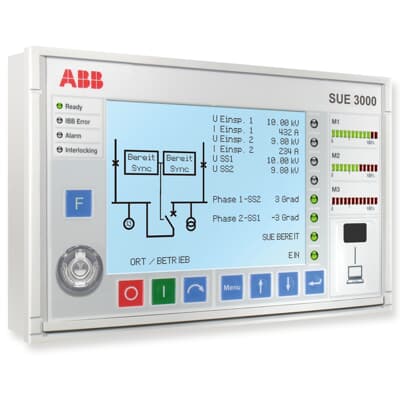

LCD 显示屏：背光液晶显示，左半部分为单线图，右半部分显示测量值、菜单、保护信号和事件记录，可显示最多八个开关设备图标及其他电机、变压器等图标。
状态指示：包括运行状态（绿色 LED “Ready”）、通信状态（绿色 LED，故障时变红）、报警指示（红色 LED）、联锁状态（未使用）。
