ABB REF542plus 多功能保护和开关柜控制单元

产品定位与系统架构

REF542plus 是 ABB 推出的新一代中压配电系统智能电子设备（IED），专为气体绝缘开关柜（GIS）、空气绝缘开关柜（AIS）等场景设计，集成保护、测量、控制、监测及电能质量分析功能。其核心架构采用三处理器分离设计：

DSP（数字信号处理器）：独立执行保护算法与高精度测量，确保故障响应不受控制任务影响。

MC（微控制器）：处理开关控制、逻辑联锁及自动化序列，支持 FUPLA 图形化编程。

CP（通信处理器）：支持 IEC 61850、Modbus、DNP3 等协议，实现与变电站自动化系统的高速数据交互。

硬件上分为中央单元与 HMI 控制单元：

中央单元：包含电源模块、I/O 接口（模拟 / 二进制）及可选通信板，支持标准机箱（2I/O 板 + 1 通信板）或宽机箱（3I/O 板 + 1 模拟输出板）。

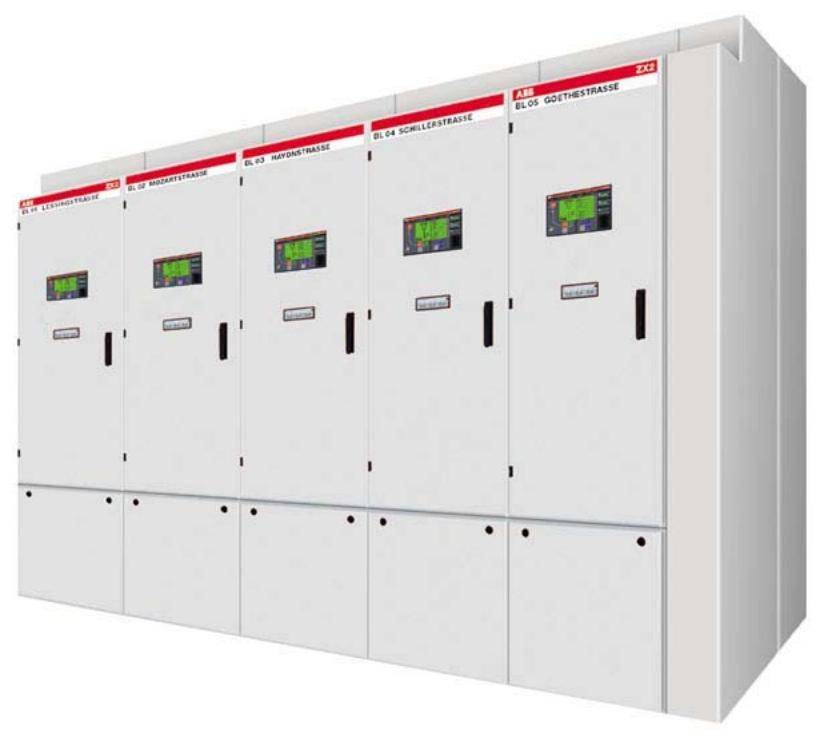

HMI 控制单元：独立安装于开关柜门板，配备背光 LCD、8 个操作按钮、3 组 LED 光柱及电子钥匙接口，支持 RS485 与中央单元通信。

核心功能解析

1. 保护功能体系

REF542plus 支持超过 20 种保护算法，覆盖配电网全场景故障类型：

过流保护：三段式非方向性过流（50/51）、两段式方向性过流（67），支持 ANSI/IEC 反时限特性（Normal/Very/Extremely inverse），启动精度 ±1.5%，瞬时段响应时间 < 16ms。

接地故障保护：方向性接地（67N）基于 Io-Uo 相位判据，非方向性接地（51N）支持导纳型保护（Yo 准则），适用于不接地 / 谐振接地系统，灵敏度达 0.01mS。

电压与频率保护：三相过压 / 欠压（59/27）、剩余过压（59N）、频率异常（81），支持 df/dt 变化率监测，防止系统振荡。

设备专用保护：变压器差动（87）、电机堵转（51LR）、热过载（49），支持热记忆功能与环境温度补偿。

电弧保护：3 路光传感器输入，配合电流判据，9ms 快速跳闸，降低开关柜故障损坏风险。

2. 测量与监测能力

直接测量：8 通道模拟输入（3 组电流 / 电压），支持传统 CT/PT 或罗氏线圈 / 电阻分压器传感器，精度达 Class 1（测量）/Class 3（保护）。

计算参数：线电压、正负序分量、有功 / 无功功率、功率因数、电能量，支持最大需量记录与历史数据存储。

设备状态监测：断路器机械寿命计数、弹簧储能状态、SF6 气压监测，通过事件记录（30 条最近事件）与故障录波（5 条 ×5s，1.2kHz 采样）辅助故障分析。

3. 控制与自动化

本地 / 远程控制：通过 HMI 按钮或站控系统实现断路器分合闸，支持电子钥匙权限管理（保护参数设置 / 控制模式切换）。

联锁与自动化序列：基于 FUPLA 编程实现跨间隔联锁（如母联开关与进线开关互锁）、自动重合闸（三相一次 / 二次重合）、同期检查（25），满足电网互联需求。

技术参数与接口特性

电气参数

模拟输入：

CT 输入：1A/5A，动态范围 0.5-200In，支持罗氏线圈（150mVrms@In）。

PT 输入：100V（兼容 110V），支持电阻分压器（2Vrms@Un）。

二进制 I/O：

机械继电器输出：8A/250VAC，支持线圈断线监测。

静态输出：12A/265VDC（短时），适用于电机驱动。
