ABB Relion® 615 系列 REF615 馈线保护与控制装置
时间: 2025-07-07浏览次数：
ABB Relion® 615 系列 REF615 馈线保护与控制装置
ABB Relion® 615 系列 REF615 馈线保护与控制装置
产品概述

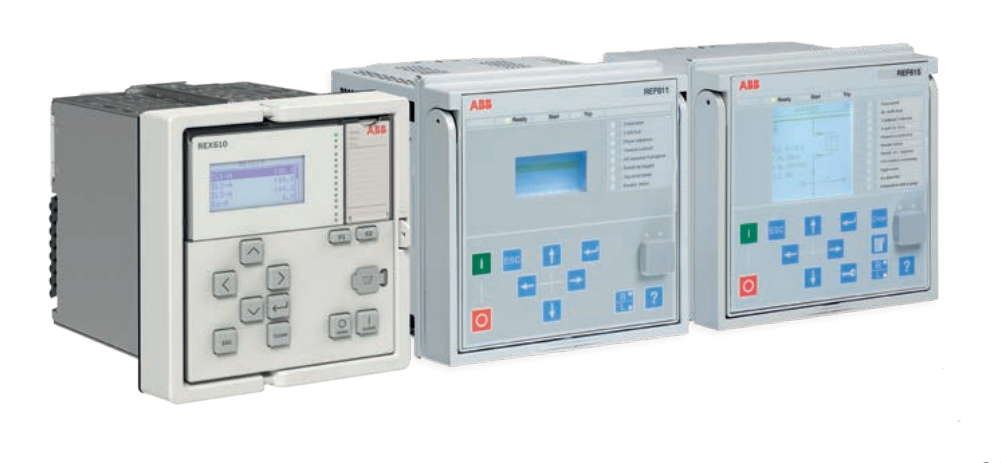

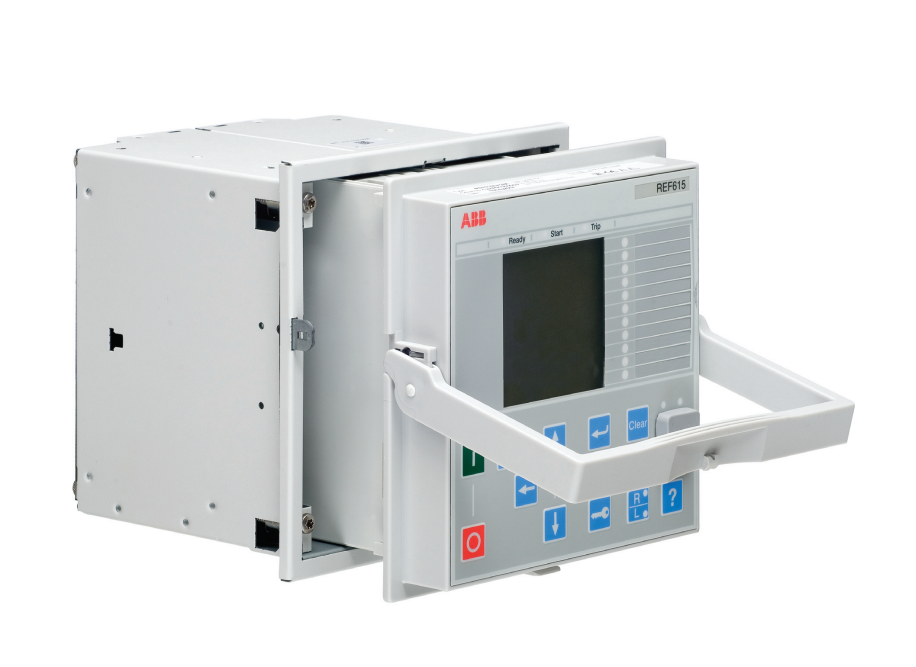

定位与功能：REF615 是专为公用变电站和工业电力系统馈线设计的智能电子设备（IED），用于径向、环形和网状配电网（含分布式发电）的保护、控制、测量和监控，是 Relion® 615 保护与控制系列产品的成员，采用紧凑型和可抽出式单元设计，充分发挥 IEC 61850 标准在变电站自动化设备间通信和互操作性的潜力。
核心能力：为架空线路和电缆馈线提供主保护，也可作为需要独立冗余保护系统的后备保护，根据选择的标准配置，适用于孤立中性点、电阻接地、补偿和固态接地网络中的架空线路和电缆馈线保护，配置特定参数后可直接投入使用，支持多种通信协议。
标准配置
配置类型：REF615 有 8 种标准配置，不同配置在保护功能组合上有所不同，如 A 和 B 配置包含非方向性过流和方向性接地故障保护，C 和 D 配置包含非方向性过流和非方向性接地故障保护等。
功能支持：通过 PCM600 的图形信号矩阵或可选图形应用功能可更改标准信号配置，其应用配置功能支持使用各种逻辑元素（包括定时器和触发器）创建多层逻辑功能，将保护功能与逻辑功能块结合，可使 IED 配置适应用户特定的应用需求。
保护功能
主保护功能：提供方向性和非方向性过流、热过载保护，以及方向性和非方向性接地故障保护，根据标准配置，导纳型接地故障保护可替代方向性接地故障保护，还具备灵敏接地故障、相间断路、瞬态 / 间歇性接地故障、过压和欠压、剩余过压、正序欠压和负序过压保护等功能。
附加保护功能：标准配置 H 的 IED 提供频率保护（包括过频、欠频和频率变化率保护），通过可选硬件和软件增强后，具备三个用于金属封闭室内开关柜断路器、母线和电缆室电弧故障保护的光检测通道，电弧故障保护传感器接口在可选通信模块上。
应用场景
网络类型：可配备方向性或非方向性接地故障保护，方向性接地故障保护主要用于孤立中性点或补偿网络，非方向性接地故障保护适用于直接或低阻抗接地中性点网络，可用于环形和网状配电网以及包含分布式发电的径向网络。
具体应用：不同标准配置适用于不同场景，如标准配置 G 包含一个常规剩余电流输入和三个传感器输入，适用于空间有限的紧凑型中压开关设备，标准配置 H 适用于工业电力系统等。
支持的 ABB 解决方案
系统集成：615 系列保护和控制 IED 与 COM600 站自动化设备构成真正的 IEC 61850 解决方案，用于公用和工业电力系统的可靠电力分配，通过提供的连接包，可通过 PCM600 保护和控制 IED 管理器轻松配置 IED 并与 COM600 或 MicroSCADA Pro 网络控制和管理系统集成。
通信与功能：615 系列 IED 原生支持 IEC 61850 标准，包括二进制和模拟水平 GOOSE 消息传递，COM600 在变电站级使用间隔级 IED 的数据内容提供增强的变电站级功能，具有基于 Web 浏览器的 HMI，还具有网关功能，提供变电站 IED 与网络级控制和管理系统之间的无缝连接。
控制功能
断路器控制：IED 提供对一个断路器的控制，配有用于断路器分合闸的专用按钮，可选的大型图形 LCD 包括相关断路器位置指示的单线图（SLD），通过 PCM600 的信号矩阵或应用配置功能配置应用所需的联锁方案。
同步检查：根据标准配置，IED 还包含同步检查功能，确保断开的断路器两侧的电压、相位角和频率满足两个网络安全互联的条件。
测量与记录功能
测量参数：持续测量相电流、电流对称分量和剩余电流，若包含电压测量，还测量剩余电压、相电压和电压序列分量，根据标准配置还提供频率测量，计算用户可选预设时间框架内的电流需求值、被保护对象的热过载以及基于负序和正序电流比率的相不平衡值，提供包括功率因数在内的三相功率和能量测量。
