ABB SPAJ 140 C 过流和接地故障继电器
时间: 2025-07-04浏览次数：

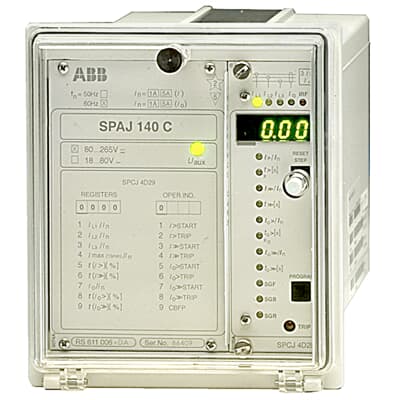

ABB SPAJ 140 C 过流和接地故障继电器
ABB SPAJ 140 C 过流和接地故障继电器
产品概述
定位：SPAJ 140 C 是一款组合式过流和接地故障继电器，用于固体接地、电阻接地或阻抗接地电力系统中径向馈线的选择性短路和接地故障保护，也可用于需要单相、两相或三相过流保护和非方向性接地故障保护的其他应用场景。
核心功能：集成相过流单元和接地故障单元，具有断路器故障保护功能，提供多种输出继电器配置及强大的数据通信能力。
核心功能
保护功能：
相过流保护：包含低设定阶段 I>（定时限或反时限特性）和高设定阶段 I>>（瞬时或定时限功能）。
接地故障保护：低设定阶段 I0>（定时限或反时限特性）和高设定阶段 I0>>（定时限功能）。
其他保护：变压器涌流检测、热过载保护、相间断路保护、负序过流保护、断路器故障保护。
控制与信号功能：
外部控制输入可用于阻塞保护阶段、重置锁存输出继电器或远程控制继电器设置。
提供两个重型和四个轻型输出继电器，可通过开关组配置功能。
测量与记录：
持续测量相电流和中性电流，默认显示最高负载相电流和接地电流。
事件日志存储 100 条带时间戳的事件，记录最后五次跳闸事件的模拟值。
自我监督与测试：
内置自我监督系统，监测硬件和软件状态，检测到故障时触发警报并阻塞保护功能。
支持内置测试模式，测试 HMI 和二进制输出。
技术特性
硬件参数：
额定电流 1A 或 5A，热承受能力分别为连续 4A/20A，1 秒 100A/500A。
电源电压范围：SPTU 240 R1 为 80-265V DC/AC，SPTU 48 R1 为 18-80V DC，功耗约 4-6W。
保护特性：
过流和接地故障保护的低设定阶段可选定时限（DT）和反时限（IDMT）特性，支持多种标准和特殊曲线。
断路器故障保护在主跳闸信号后经设定时间（0.1-1 秒）生成跳闸信号。
通信与接口：
内置串行端口，支持 MODBUS RTU 或 IEC 60870-5-103 协议，通过光纤 SPA 总线连接。
四个二进制输入和六个输出触点，输出触点可配置为不同功能。
应用场景
适用于中压配电站的进出线馈线、架空线路和电缆馈线的短路、过流和接地故障保护，以及配电变压器的主保护。
不同应用配置（B/C/D）提供不同功能组合，满足不同保护需求。
操作与设置

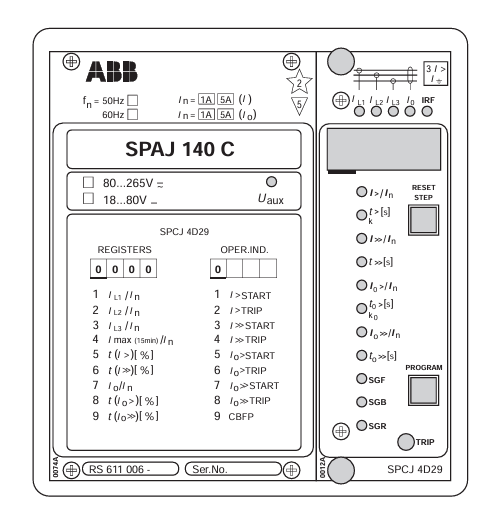

人机交互：本地 HMI 包含字母数字 LCD 显示屏、LED 指示灯和导航键，支持多种语言。
设置方式：通过前面板按钮或串行端口使用便携式 PC 和软件进行参数设置，支持主设置和第二设置两组参数切换。
开关组配置：通过软件开关组 SGF、SGB 和 SGR 配置继电器功能和输出信号路由。
六、技术参数
尺寸与安装：采用压接式面板安装，尺寸约 130×160×151.5mm，重量约 3.5kg，防护等级前面板 IP54，背部端子 IP20。
环境条件：工作温度 - 10℃~+55℃，存储温度 - 40℃~+70℃，相对湿度 < 95%（无冷凝），海拔高达 2000 米。
电磁兼容性：符合 IEC 60255 等标准，通过高频脉冲、静电放电、快速瞬变等测试。
