ABB AC 800PEC 高性能控制系统
时间: 2025-07-04浏览次数：

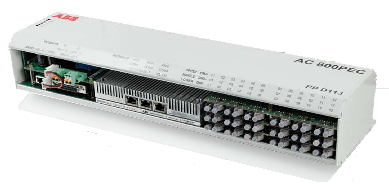

ABB AC 800PEC 高性能控制系统
ABB AC 800PEC 高性能控制系统
产品定位与核心价值
AC 800PEC 是 ABB 推出的高性能工业控制系统，专为满足模型 - based 设计与高速控制算法需求而开发。其核心优势在于将传统分离的高速控制（如电力电子应用）与低速过程控制（PLC 任务）集成到单一处理器单元，实现100 微秒至数秒级的全范围循环时间覆盖。该系统基于 ABB 的 ControlIT 自动化技术，结合 MATLAB®/Simulink® 模型开发工具，大幅缩短从仿真到落地的工程周期，适用于牵引、发电、工业加工等对实时性与可靠性要求极高的场景。
硬件架构与性能参数
处理核心与架构
CPU+FPGA 协同设计：CPU 负责浮点运算与复杂逻辑，FPGA 处理超高速任务（如 25 纳秒级逻辑），形成三级性能分层：
超快速层：25 纳秒任务（VHDL 编程，固件模块实现）；
快速层：100 微秒循环（MATLAB®/Simulink® 控制算法）；
慢速层：1 毫秒以上任务（IEC 61131-3 语言编程）。
I/O 系统：
快速 I/O：光纤连接，传输时间 < 10 微秒（内部）至 25 微秒（外部），抗电磁干扰，无需隔离变送器；
慢速 I/O：兼容 ABB S800 模块，支持毫秒级响应。
硬件扩展性
三种架构模式：
紧凑型：单处理器集成 I/O，适用于小型设备或分布式子系统；
标准型：独立处理器 + 快速 I/O，适合中央控制场景；
模块化：多处理器 + 智能 I/O，支持大型系统冗余配置。
环境适应性：
工作温度：-40℃至 + 70℃（牵引领域）；
抗振动：符合牵引行业标准，无移动部件设计。
软件生态与编程体系
三级软件架构
Level 1：系统工程
工具：ABB Control Builder（Compact/Professional 版）；
语言：全 5 种 IEC 61131-3 语言（LD、FBD、ST 等）；
应用：非高速逻辑（参数配置、系统适配），可集成至 800xA 自动化系统。
Level 2：控制算法开发
工具：MATLAB®/Simulink® + Real-Time Workshop®；
流程：模型仿真→自动生成 C 代码→一键下载至控制器；
应用：闭环控制、保护逻辑、状态机等核心算法。
Level 3：超高速逻辑
工具：VHDL + FPGA 开发框架；
功能：通信协议（如 Powerlink）、脉冲调制、硬件级保护，固件级封装不可修改。
模型驱动开发流程
传统 vs 现代工作流：
传统：规格定义→代码手写→调试（易出错，周期长）；
AC 800PEC：Simulink® 模型→自动代码生成→实时调试（参数在线优化，以太网直接部署）。
通信与集成能力
原生协议支持
工业总线：Profibus DPV1（主站）、Modbus RTU/TCP、IEC 61850（电力系统）、CANopen；
ABB 专属：Powerlink、Drivebus（DDCS）、Modulebus（S800 光纤）。
扩展接口
通过 CEX 模块：Drivebus 从站、ControlNet、DeviceNet；
通过 Anybus 模块：Profinet、EtherCAT、Ethernet/IP 等，支持 RS-232/422 串口。
系统集成
深度兼容 ABB 800xA 自动化平台，实现从现场设备到工厂级的统一监控，支持防火墙与安全认证，防止未授权访问。
典型应用场景
牵引领域（铁路 / 轨道交通）
挑战：宽温、强振动、空间受限；
方案：紧凑型硬件 + 抗振动设计，-40℃至 + 70℃稳定运行，集成 I/O 与处理器于同一模块，满足车载设备空间要求。
发电与励磁控制
需求：高可靠性、冗余容错；
方案：模块化架构 + 热备用冗余，主控制器故障时自动切换至备用单元，确保发电机励磁系统连续运行，适用于电厂关键设备。
工业过程控制（如冷轧机）
挑战：厚度控制精度（MIMO 多输入多输出系统）；
方案：MATLAB®/Simulink® 开发模型预测控制算法，结合 C 代码加速，厚度偏差改善 50%，超越传统控制方案。
工程效益
性能提升：
控制精度：冷轧机厚度偏差降低 50%；
响应速度：100 微秒级循环时间，适配电力电子设备高频开关需求。
成本优化：
开发周期：模型自动生成代码，减少 50% 手动编程工作量；
硬件投资：单处理器集成多任务，减少 PLC 与高速控制器的分离采购成本。
可持续性：
能耗：高效算法降低设备运行功耗；
生命周期：工业级硬件设计，支持长期升级，保护用户投资。
服务与支持体系
工具链：AC 800PEC 专用工具覆盖工程全周期（设计、调试、维护）；
培训体系：提供模型开发、系统集成等课程，提升用户团队技能；
全球服务：100 + 国家办事处，24 小时技术支持，结合本地经验与全球资源。
