ABB TU810V1系统800xA硬件选择器
时间: 2025-07-04浏览次数：

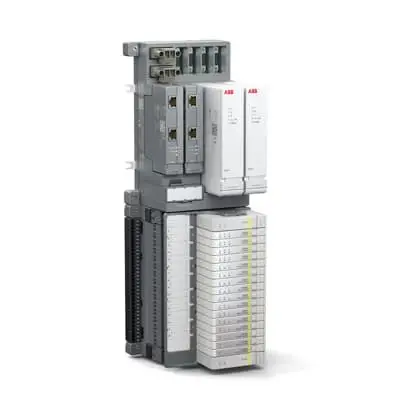

ABB TU810V1系统800xA硬件选择器
ABB TU810V1系统800xA硬件选择器
产品概述与定位
TU810/TU810V1 是专为 ABB System 800xA 自动化系统设计的 16 通道 50V 紧凑型模块终端单元（MTU），属于 S800 I/O 系统的关键组件。作为无源接口单元，其核心功能是实现现场接线与 I/O 模块的电气连接，同时承载 ModuleBus 总线信号的传输与分配。该 MTU 采用模块化设计，支持机械键控配置，确保与不同类型 I/O 模块的兼容性，适用于工业自动化场景中的信号接入与系统扩展。
核心功能与技术特性
ModuleBus 总线管理
作为 ModuleBus 总线的物理载体，TU810V1 负责将总线信号分发至连接的 I/O 模块及下一级 MTU，形成链式拓扑结构。
通过移位输出位置信号生成 I/O 模块地址，实现自动编址，简化系统组态流程。
机械键控配置系统
配备两组六位置机械键，通过不同组合（共 36 种配置）适配 AI810、AO810、DI810、DO810 等全系列 S800 I/O 模块。
键控仅为机械定位，不影响电气功能，但可有效防止模块错插，提升安装可靠性。
信号与电源连接
16 通道现场信号接口：支持标准工业信号（如 4-20mA、0-10V 等），每通道最大电流 2A。
过程电源连接：提供 2×2 或 5×2 电源端子（0V 公共端），最大支持 5A 电流，满足传感器与执行器供电需求。
接线规格：实心线 0.2-4mm²，绞线 0.2-2.5mm²（24-12 AWG），兼容主流工业线缆。
安装与防护设计
DIN 导轨安装：支持水平（最高 55℃）与垂直（最高 40℃）安装，带接地锁存装置，确保电磁兼容性。
紧凑型结构：尺寸 170×64×64mm（高 × 宽 × 深），重量仅 0.17kg，节省控制柜空间。
防护等级：IP20（防固体异物侵入），适用于室内工业环境，污染度等级 2（IEC 60664-1）。
电气与环境参数
电气性能
介电强度：500V 交流电测试，确保通道间绝缘安全。
过电压类别：符合 IEC 60664-1 标准，适用于工业级电力系统。
EMC 兼容性：遵循 EN 61000-6-4（发射标准）与 EN 61000-6-2（抗扰度标准），抗电磁干扰能力强。
环境适应性
温度范围：工作温度 0-55℃，存储温度 -40-70℃，支持宽温运行。
湿度条件：5%-95% 无冷凝，满足潮湿环境要求（IEC 61131-2）。
腐蚀性大气：符合 ISA-S71.04 G3 等级，适用于中等腐蚀性工业场景（如化工、冶金）。
认证与合规性
安全认证：CE、UL 508、cULus（危险场所 Class 1, Division 2 / Zone 2）、ATEX Zone 2，支持防爆区域应用。
船级社认证：ABS、BV、DNV-GL、LR、RS、CCS，适用于船舶自动化系统。
环保标准：RoHS（EN 50581:2012）与 WEEE 指令合规，支持绿色制造。
兼容的 I/O 模块列表
模拟量输入（AI）：AI810, AI815, AI820, AI830, AI830A, AI835, AI835A, AI845
模拟量输出（AO）：AO810, AO810V2, AO815, AO820, AO845, AO845A
数字量输入（DI）：DI810, DI811, DI814, DI830, DI831, DI840, DI880, DI885
数字量输出（DO）：DO810, DO814, DO815, DO840, DO880
脉冲 / 计数输入（DP）：DP820, DP840
应用场景与系统集成
典型应用领域
过程自动化：化工、石油、电力行业的信号采集与控制，如温度、压力、流量传感器接入。
机械制造：机床、生产线的数字量输入 / 输出控制（如电磁阀、编码器信号处理）。
船舶与海事：机舱监控、甲板设备控制，满足船用环境认证要求。
系统拓扑结构
链式扩展：通过 ModuleBus 串联多个 MTU，支持最大 I/O 点数扩展，适用于大型控制系统。
冗余配置：虽 MTU 本身为单通道设计，但可配合冗余 I/O 模块实现系统可靠性提升。
安装与接线注意事项
接地要求：通过 DIN 导轨锁存器可靠接地，降低电磁干扰影响。
线缆管理：建议使用屏蔽电缆，信号与电源线缆分开敷设，避免串扰。
