ABB REF601 和 REJ601 继电器
时间: 2025-07-04浏览次数：
ABB REF601 和 REJ601 继电器
ABB REF601 和 REJ601 继电器
产品定位与概述
产品定位

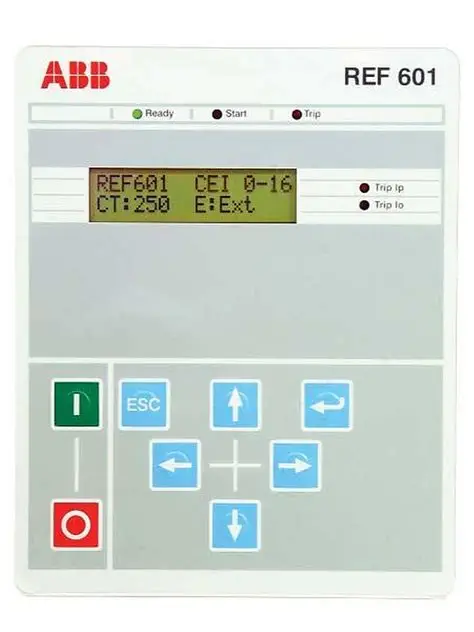

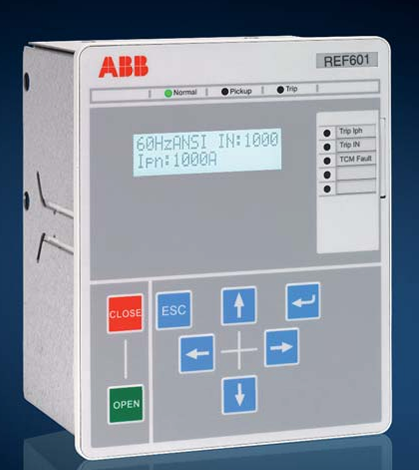

REF601：专用馈线保护与控制继电器，集成保护、监控与断路器控制功能，适用于中压配电网的进出线馈线。
REJ601：过流保护继电器，无断路器控制功能，专注于过流及接地故障保护。
系列归属：属于 ABB Relion® 605 系列，基于数字技术与保护领域专业知识设计，支持预配置以简化调试。
核心优势
紧凑设计，适合空间有限的开关柜改造，采用压接式安装，无需额外配件。
提供三种应用配置（B/C/D），适配不同保护需求，支持 ANSI/IEC 标准。
核心功能解析
1. 保护功能（REF601/REJ601 通用）
过流保护：
三段式非方向性过流：低设置阶段（51P/3I>）、高设置阶段（50P-1/3I>>）、瞬时阶段（50P-2/3I>>>），支持 IDMT（反时限）和 DT（定时限）特性，兼容 IEC 60255-3 与 ANSI C37.112 标准曲线（如 Normal Inverse、Very Inverse）。
两段式接地故障保护：低设置阶段（51N/Io>）、高设置阶段（50N/Io>>），可通过外部零序 CT 或内部相电流计算接地电流。
辅助保护：
变压器涌流检测（68/3I2f>），防止变压器合闸时误跳闸。
热过载保护（49/3Ith>），适用于馈线、电缆和变压器，支持热老化模拟。
相间断路保护（46PD/I2/I1>）、负序过流保护（46/I2>），识别不对称故障。
断路器故障保护（50BF/50NBF），检测断路器拒动时启动后备保护。
2. 控制功能（仅 REF601）
断路器控制：通过本地 HMI 按钮或通信接口（MODBUS/103 协议）实现分合闸，配备两路专用输出触点。
自动重合闸：支持 4 次重合闸，可配置死区时间、脉冲时间及闭锁逻辑，适用于架空线路故障恢复。
3. 监测与记录
实时测量：持续监测三相电流、接地电流，可选负序电流、热水平及操作计数。
事件日志：存储 100 条带 1ms 时间戳的事件（如保护动作、跳闸电路状态），支持本地 / 远程查询。
故障录波：记录最后 5 次跳闸事件的模拟量数据（三相电流 + 接地电流），用于故障分析。
4. 自我监督与安全
自我诊断：实时监测硬件（如 CPU、存储器）和软件状态，故障时封锁保护功能并报警。
跳闸电路监控（TCM）：检测跳闸电路开路、控制电压丢失，支持断路器分合闸状态监控。
访问控制：三级用户权限（操作员 / 工程师 / 管理员），支持字母数字密码或按键组合认证。
应用场景与配置
典型应用
中压配电站：进出线馈线的短路、过流及接地故障保护。
配电变压器：利用涌流检测功能作为主保护。
架空线与电缆：通过自动重合闸（REF601）提升供电可靠性。
配置差异
配置 B：基础功能，提供非方向性过流 + 接地故障保护，接地电流由相电流计算。
配置 C：在 B 基础上增加热过载、相间断路及断路器故障保护。
配置 D（仅 REF601）：在 C 基础上增加负序保护 + 四重自动重合闸，适配架空线馈线。
技术参数
1. 电气参数
电源：AC/DC 24-240V，波动范围 AC 85-110%/DC 70-120%，静态功耗 < 5VA。
电流输入：
额定电流：1A 或 5A（可选），持续耐受电流 4A/20A，1 秒耐受 100A/500A。
输入阻抗：<100mΩ（1A）/<20mΩ（5A）。
2. 机械与环境
尺寸：130mm（宽）×160mm（高）×151.5mm（深），重量 1.43kg。
环境适应：
工作温度：-25℃~+55℃，短期存储 - 40℃~+85℃。
湿度：<93% 无冷凝，海拔≤2000 米。
3. 电磁兼容（EMC）
抗干扰：通过静电放电（6kV 接触 / 8kV 空气）、辐射电磁场（10V/m，80MHz-2.7GHz）、快速瞬变（4kV）等测试。
发射限值：符合 EN 55011 标准，传导辐射 <66dB (μV/m)，辐射辐射 < 47dB (μV/m)。
4. 绝缘与防护
介电强度：2kV/1min，冲击电压 5kV（1.2/50μs），绝缘电阻 > 100MΩ。
防护等级：前面板 IP54，背部端子 IP20。
接口与通信
输入输出
模拟输入：4 路电流输入（3 相 + 接地），支持 1A/5A CT。
二进制输入：4 路，可配置为断路器位置、跳闸命令等。
输出触点：6 路（2 路电源输出 + 4 路信号输出），最大切换能力 240V/8A。
通信接口
可选 MODBUS RTU 或 IEC 60870-5-103 协议，RS485 两线连接，支持远程监控与参数配置。
订购与配件
订单编码规则
示例：REF601 A E4 46 B D 1 B H，包含继电器类型、标准（ANSI/IEC）、电流输入规格、通信协议、应用配置等信息。
配件
通信卡：CIM601BNNNNBANXG，用于添加 MODBUS 或 103 协议接口。
总结
ABB REF601/REJ601 继电器通过模块化设计与灵活配置，为中压配电系统提供了集保护、控制、监测于一体的解决方案。其核心优势在于：
保护全面：涵盖过流、接地故障、热过载等多种保护功能，支持自定义特性曲线。
适应性强：三种应用配置适配不同场景，紧凑设计满足空间限制需求。
可靠性高：自我监督与跳闸电路监控提升系统安全性，EMC 与环境测试确保工业级耐用性。
易操作性：本地 HMI 与分级权限管理简化现场调试，通信接口支持远程运维。
适用于城市配电网、工业电力系统等场景，尤其适合需要高效故障保护与供电可靠性的场合。
