ALSTOM RPH3/PS125b Controlled Switching Device,CT1VT220/TCR控制开关设备
时间: 2025-07-04浏览次数：
Alstom RPH3/PS125b Controlled Switching Device,CT1VT220/TCR控制开关设备
ALSTOM RPH3/PS125b Controlled Switching Device,CT1VT220/TCR控制开关设备
文档概述与核心定位
文档属性
该手册为 RPH3“点动（Point-on-Wave, PoW）” 控制器的服务手册，用于指导高压开关设备的同步切换操作，支持设备理解、安装、使用及维护。
版权归 GE Grid Solutions 所有，内容为指导性信息，可根据技术和商业需求调整，禁止未经授权的复制与披露。
参考体系
GE 内部文档：如 D1621EN（用户手册）、D1622EN（RPH Manager 软件手册）等。
国际标准：遵循 IEC 62271-302（高压开关设备非同步极操作）。
行业报告：引用 CIGRÉ 262-264 号出版物（HVAC 开关设备控制切换指南）。
安全与操作须知
静电与电气安全
静电放电（ESD）可能损坏设备，需遵循 EN 61340-5-1 等防静电规范。
操作前断电，确认电源电压兼容（AC 100-240V 或 DC 48-353V），仅合格工程师可操作。
存储与安装要求
存储于 - 40℃~+70℃、无尘干燥环境，保留防潮袋；安装于控制室或继电器室，确保接地良好，远离振动源，支持 19 英寸机架或壁挂安装。
PoW 切换技术原理
随机切换 vs 同步切换
随机切换：线圈同时通电，易产生浪涌电流和过电压，导致设备老化或保护误动作。

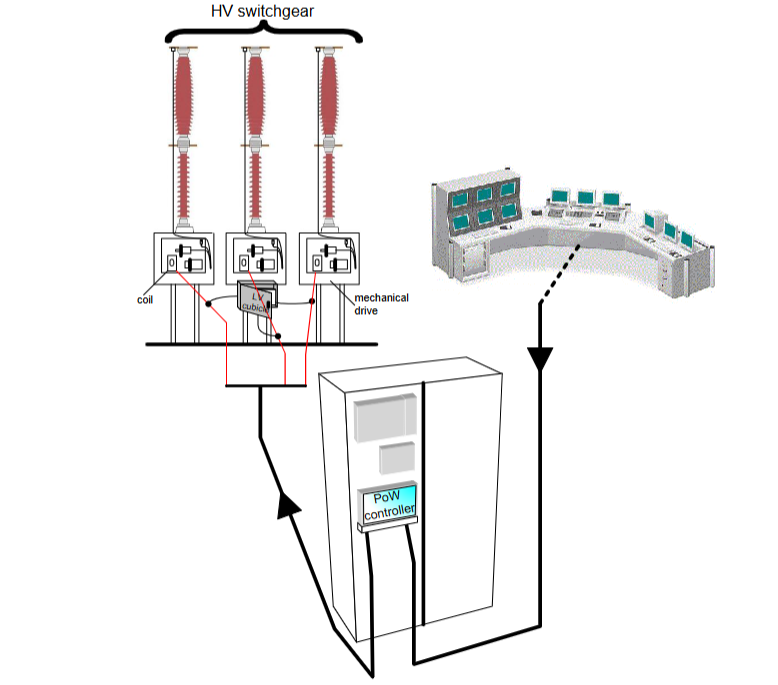

PoW 切换：通过延迟控制线圈通电时间，使高压触点在电压波形的目标点（如零交叉或峰值）接触，减少 transient 现象。例如：
感性负载（变压器）合闸选电压峰值，减少励磁涌流；
容性负载（电容器）合闸选电压零交叉，降低充电电流冲击。
关键参数与术语
预击穿时间（Pre-arcing Time）：合闸时触点机械接触前的电流导通时间，受介电强度衰减率（RDDS）影响。
操作时间（Operating Time）：线圈通电到触点完全动作的时间，需补偿环境温度、液压压力等因素的影响。
自适应控制（Adaptive Control）：基于历史操作数据调整控制时序，补偿设备老化等不可测因素。
RPH3 硬件与功能架构
模块组成
M1：电源模块，提供内部直流供电。
M2：中央处理与通信模块，集成 DSP 和 Linux 系统，支持以太网、光纤通信。
M3：模拟量采集模块，采样参考电压、电流、温度、液压压力等信号。
M4：信号与线圈驱动模块，处理开关命令和继电器输出。
M5：前面板管理模块，控制 LED 指示灯和串口通信。
核心功能模块
参考电压采样：通过 VT 获取电网电压，作为时序基准，支持 L1/L2/L3 相位选择。
中性点模式检测：支持硬件跳线（M4-J5）或软件设置，区分接地、隔离或未知模式。
线圈驱动：支持共模 / 差模接线，输出 80ms 可调脉冲，驱动开关设备分合闸线圈。
操作时间测量：通过辅助触点或电流互感器（CT）检测触点动作，精度 ±0.1ms。
补偿机制与自适应控制
操作时间补偿因素
环境温度：低温会延长操作时间，通过温度传感器（4-20mA 输入）实时补偿，补偿表可通过 Web MMI 配置。
控制电压：电压波动影响线圈电流上升率，通过公式 Δt voltage=( U meas U rated −1)⋅kU⋅t OP_rated计算补偿值，kU 为补偿系数（需实测）。
液压压力：针对液压驱动机构，通过压力传感器实时采样，按 Δt pressure=( P meas P rated −1)⋅kP⋅t OP_rated补偿。
闲置时间：长时间未操作的设备动作变慢，通过指数函数 Δt idle=A⋅(1−e − BT idle)补偿，A、B 为经验参数。
自适应控制基于历史操作数据，通过 Δt adapt=K⋅(t measured −t commissioning −Δt compensations)+(1−K)⋅Δt adapt_prev 调整预测时序，K 为权重因子（默认 0.3）。
报警与数据管理
报警类型
系统报警：如电源异常、硬件故障、校准失效等，触发前面板红色 LED “3”。
应用报警：如参考电压超限、操作时间异常、补偿值超限等，触发 LED “4”。
继电器输出：5 路继电器（1 路单稳态 + 4 路双稳态），可通过 Web MMI 配置报警关联逻辑。
数据记录与通信
实时数据：通过 Web MMI 查看电压、电流、温度等参数，刷新频率可选 3s 或 20s。
切换记录：存储最后 1025 次操作数据（“*.arch” 文件），支持通过 RPH Manager 软件下载波形和事件日志。
网络接口：支持 IP 网络（默认 IP 192.168.5.2），兼容 IEC 61850-9-2 通信协议。
应用场景与切换策略
典型负载切换方案
变压器 / 三芯电抗器：
合闸：接地中性点选电压峰值（90° 电角度），隔离中性点选 0° 或 180°。
跳闸：选电流零交叉点（对应电压峰值），减少过电压。
单芯电抗器：合闸目标点同变压器，跳闸策略一致。
电容器：
合闸：接地中性点选电压零交叉（0°），隔离中性点选相位电压零交叉。
跳闸：选电流零交叉点，避免重击穿。
输电线路：
电感式 VT：合闸选电压零交叉；
电容式 VT：需评估线路残留电荷，选电压峰值合闸。
带 NGR 的感性负载：根据电感比 r= LL N选择中性点模式，r≥0.3 时用自定义切换程序。
切换程序配置
内置预设程序（变压器、电抗器、电容器），支持用户自定义模式（User Mode），可调整各相位的角度偏移。
技术参数与规格

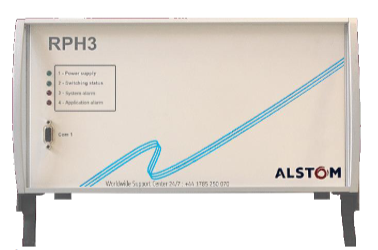

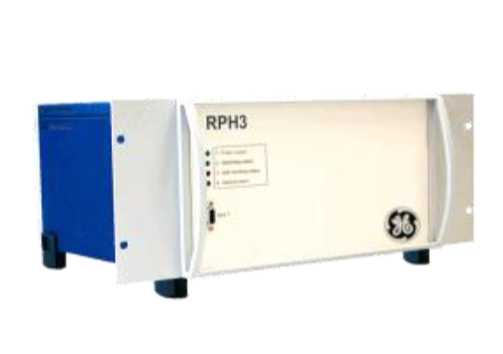

物理特性：19 英寸 4U 机架，尺寸 483×177×452mm，防护等级 IP20。
电气参数：
电源：AC 100-240V/50-60Hz 或 DC 48-353V，功耗＜20W；
线圈驱动电压：DC 33-300V，最大电流 30A（300ms）。
测量精度：电压 / 电流采样误差≤1%，操作时间测量误差≤±0.1ms。
环境适应性：工作温度 - 25℃~+50℃，存储温度 - 40℃~+70℃，符合 RoHS 和 EMC 标准（如 IEC 61000-4-2/3/5）。
