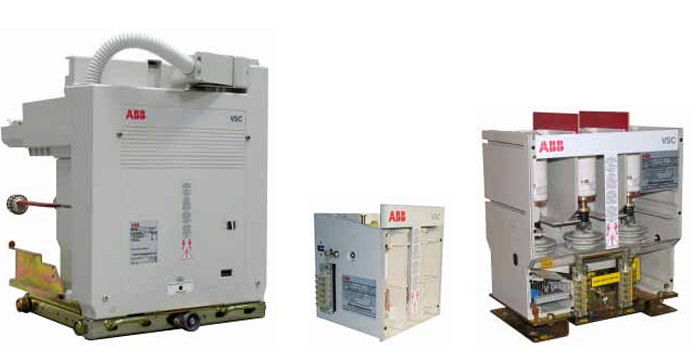

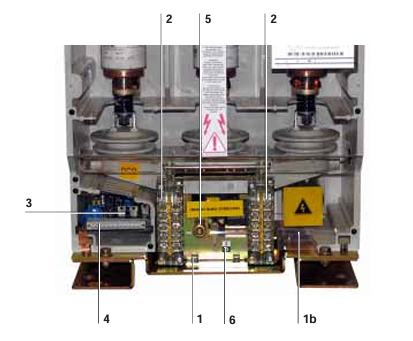

ABB V-Contact VSC中压真空接触器
中压V型触点VSC接触器是适用于交流操作的设备
通常用于控制需要大量小时操作的用户。
V-Contact VSC接触器引入了已经广泛使用的永磁体驱动器，在中压断路器中进行实验和欣赏，进入全球视野中压接触器。
ABB在配备驱动器的中压断路器领域获得的经验
使用“MABS”永磁体，可以开发出优化版本的中压接触器的执行器（双稳态MAC驱动器）。

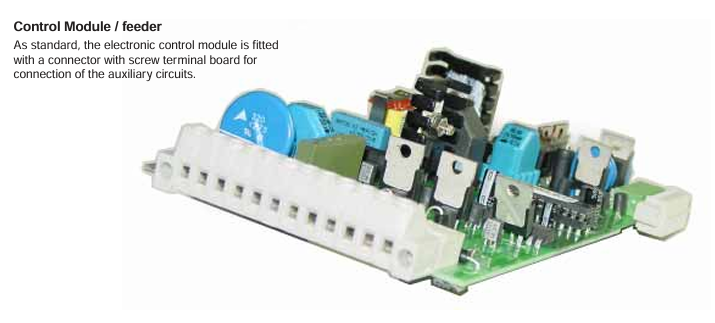

带有永磁体的驱动器通过电子多电压馈线激活。这个馈线根据集成功能和辅助电源电压而不同。
有三个电源带可供选择，可提供主电源所需的所有电压值可以涵盖国际标准。
每个馈线能够在其自己的工作频带内取任何电压值。
根据要求，上述所有接触器可提供以下两种版本之一。
SCO（单指令操作）：通过向特殊设备提供辅助电源进行关闭多电压馈线的输入。另一方面，当辅助装置打开时电源要么被自动切断（通过命令），要么被非自愿切断（由于缺乏辅助电源安装中的电源）。
DCO（双命令操作）：通过以脉冲方式提供设备的关闭命令输入来进行关闭。
另一方面，当接触器的断开命令的输入以脉冲方式提供时，就会发生断开。
应用领域
V型接触VSC接触器适用于工业中的电气设备控制服务业、海洋业等。
由于真空断路器的断路技术，它们可以在特别恶劣的环境中运行困难的环境。
它们适用于电机、变压器、功率因数校正的控制和保护
银行、交换系统等。它们配有合适的保险丝，可用于具有故障水平的电路高达1000 MVA（VSC7-VSC12）
符合标准
V-Contact VSC接触器符合主要工业化国家的标准特别是符合EC 60470（2000）标准。
批准
DNV、RINA和LL的批准。预计将进行RR装运登记。
操作特性
•环境温度：-5°C。.+40°C
•相对湿度：<95%（无凝结）
•海拔高度：<1000米s.l.m。
主要技术特点
•斩波电流值≤0.5A
•免维护
•适合安装在预制变电站和开关柜中，包括卡式（细线）和传统型
•大量操作
•直接检查触点磨损
•电气和机械寿命长
•远程控制
•多电压馈线
•带永磁体的双稳态驱动器
•SCO版本的断电行为可由客户调节（瞬时或延迟打开），如果需要欠压附件，则可由DCO调节。
中断原理
I主触点在真空断路器内工作（真空度极高：13 x 10-5Pa）。
在断开时，每个接触器断路器中的固定触点和活动触点会迅速分离。
触点分离时产生的过热会导致金属蒸汽的形成，从而使电弧持续到第一次通过零电流。
在零电流通过时，金属蒸汽的冷却允许恢复能够承受高返回电压值的高介电电阻。
对于电机开关，斩波电流的值小于0.5A，过电压非常有限。
“MAC”磁驱动器
ABB根据在磁力驱动断路器领域获得的经验，在接触器领域实施了这项技术。
由于其精确和线性的行程，磁驱动器非常适合这种类型的设备。
该驱动器为双稳态型，配有打开和关闭线圈。
两个线圈分别通电，允许驱动活动电枢从其中一个线圈移动两个稳定的位置。
驱动轴与活动电枢是实心的，并在由两个电枢产生的磁场中保持就位
永磁体（图A）。
向铁芯磁性闭锁位置（图A）对面的线圈通电，磁场为其吸引移动电枢并将其移动到相反位置（图C）。
每次打开和关闭操作都会产生与所产生磁场一致的磁场通过永磁体，具有保持磁场强度恒定的优点在服务期间，无论进行了多少次手术。
运行所需的能量不是由辅助电源直接提供的，而是始终由“存储”在充当蓄能器的电容器中，因此操作总是需要与电源电压的发散无关，以恒定的速度和时间放置
从额定值。
辅助电源的唯一目的是保持电容器充电。因此，消费量很小。所需功率小于5 W。为了在操作后恢复电容器的额定功率值，需要在几十毫秒内涌入15 W。
出于上述原因，DCO和SCO版本都需要提供用5W的连续辅助电源为电容器充电的辅助电路（该值可以在每次操作后的几毫秒内达到15W）。
精心挑选的组件和精确的设计使电子多电压馈线极其可靠，不受周围环境产生的电磁干扰的影响无任何可能影响附近其他设备的排放物。
这些特性使V-Contact VSC接触器能够通过电磁兼容性测试（EMC）并获得CE标志。
接口轴
这些可用于将设备与开关设备的运动学连接起来，以实现联锁和/或信号。
接口轴有两种不同的长度（A=22mm和70mm），可以安装在接触器的一侧或两侧（如下表所示）
操作计数器
固定式机械操作计数器，抽出式电动操作计数器。
这是一个对接触器闭合周期3欠压功能进行计数的设备（仅适用于DCO）
V-Contact VSC接触器是同类产品中的第一款，具有欠压功能，可选择延迟为0； 0,5; 1; 2; 3; 4;5秒。
此配件必须在订购时指定，因为稍后无法安装。
扩展连接（端子）
这些允许端子之间的中心距离从65毫米到92毫米。
此配件必须在订购时指定，因为稍后无法安装。
保险丝应用适配器
该套件包括适配和安装三个保险丝所需的所有配件（根据DIN标准，尺寸e小于442毫米；根据BS标准，尺寸L小于553毫米）。
该套件可以直接安装在保险丝座支架上。保险丝的尺寸和撞针必须符合DIN 43625和BS 2692（1975）标准的平均类型。
电气特性必须符合IEC 282-1（1974）标准。
要选择保险丝，请参阅第3章“根据负载的使用条件”。
适配套件有以下类型：
3A根据DIN标准，距离e=192 mm的保险丝
3B根据DIN标准，距离e=292 mm的保险丝
3C符合BS标准的保险丝（2 x 8 x L=235 mm）
3D适用于符合BS标准的保险丝（4 x 10 x L=305 mm）
3E符合BS标准的保险丝（4 x 10 x L=410 mm）
3F适用于符合BS标准的保险丝，距离L=454 mm。
保险丝的替代连接
该套件包括三个扁平铜母线和固定螺钉，在不需要保险丝时安装。
该套件可以直接安装在保险丝座支架上
将触点定位在卡车的连接/隔离位置
这些信号表示卡车在机柜/PowerCube模块中的位置。
该套件包括一套10个辅助触点。
如果固定部件上没有相同的应用，则必须始终要求在UniGear ZS1型开关柜中使用此附件作为触点。
隔离锁
UniGear型ZS1开关柜和PowerCube模块的隔离锁。
如果单元门打开，它可以防止设备被插入。
此锁仅在开关设备/外壳的门也安装了相应的锁时才起作用。
卡车中的锁定磁铁
这只允许在电磁铁通电且接触器打开的情况下，将可抽出式接触器敲入/敲出外壳下表显示了可用的电源电压。
10锁定不同额定电流（仅可拆卸版本）
这防止了在为断路器提供的面板中插入插座，从而防止了设备闭合。
此锁是UniGear开关柜的必备锁，需要与外壳/开关柜上提供的锁相同的锁
