ABB XDD501A101 总线终端模块
时间: 2025-07-01浏览次数：

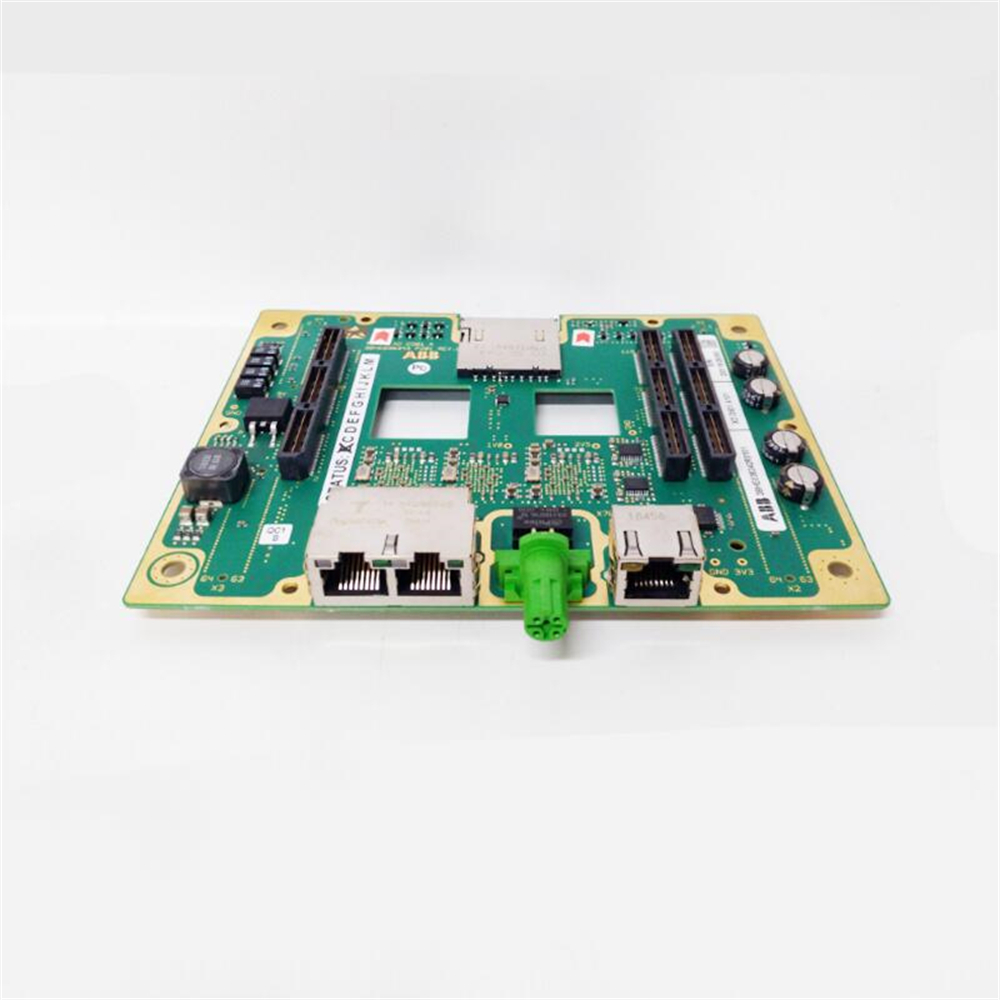

ABB XDD501A101 总线终端模块
ABB XDD501A101 总线终端模块
产品概述
ABB XDD501A101 总线端子模块，产品编号为 XDD501A101，对应 3BHE036342R0101，原产于瑞典，是工业自动化领域实现设备连接与信号传输的关键组件。其设计紧凑，虽暂无官方确切尺寸，但从同类产品推断，能适配各类控制柜、配电箱的有限空间，利于系统集成布局。约 2kg 的重量，兼顾了内部元件稳固与性能稳定，便于搬运、安装与维护。
品牌背景
ABB 集团是全球知名的电力和自动化技术领域的领导者，业务遍及 100 多个国家，拥有 13.2 万雇员。1988 年由瑞典阿西亚公司（ASEA）和瑞士布朗勃法瑞公司（BBC）合并组建，总部设在瑞士苏黎世。ABB 在电气设备制造领域底蕴深厚，诞生过全球第一套三相输电系统、高压直流输电技术、第一台电动工业机器人等众多重大技术并率先实现商业应用。在高压直流输电系统领域占据半壁江山，是全球工业机器人四巨头之一，其电网设备的销售量、安装量和在运量均位居全球首位，在过程工业的过程自动化市场，凭借强大的 DCS 控制系统长期占据第一。
规格参数
工作电压：通常支持较为宽泛的电压范围，如 24VDC 至 48VDC，能适应不同工业场景的电源配置，确保在各类电力环境下稳定运行。
重量：约 2kg，方便工作人员在安装、调试及维护过程中进行搬运操作。
通信协议：极有可能支持 Modbus 等常见工业通信协议，以实现与不同品牌、型号的 PLC、智能仪表、上位机等设备的高效通信连接，构建庞大的工业控制网络。
接口类型：配备标准的电气接口，如具备 RS - 485 接口，利用其出色的抗干扰能力和较远的传输距离，在工业现场复杂电磁环境中稳定传输数据，最多可连接多个节点设备；也可能拥有以太网接口，实现高速数据传输，满足大数据量、实时性要求高的通信场景。
核心功能
信号传输：高效精准地传输现场设备产生的模拟量信号（如温度传感器输出的连续变化电压信号、压力传感器传来的电流信号）和数字量信号（如开关的通断状态信号、电机的启停信号）至控制系统，同时将控制系统的控制指令反向传递给现场执行设备（如电机、阀门），确保整个工业自动化系统实现双向数据交互与协调运行。例如在自动化生产线上，传感器将产品位置、数量等信息通过该模块传递给 PLC 控制系统，PLC 运算处理后又通过此模块下达控制信号给电机，调节输送带的运行速度和启停。
设备连接：作为连接现场设备与控制系统的桥梁，可接入多种类型的传感器、执行器等设备，实现不同设备间的互联互通，将各类分散的设备整合为一个有机的自动化控制整体。在智能建筑中，能把照明系统、空调系统、安防系统等设备的传感器和控制器连接起来，通过中央控制系统进行集中管理与智能调控。
工作原理
当现场设备产生信号时，无论是模拟量还是数字量，XDD501A101 总线端子模块会首先对信号进行采集。对于模拟量信号，可能通过内部的模拟 - 数字转换电路将其转换为数字信号，以便后续的处理和传输。接着，模块依据所支持的通信协议（如 Modbus），将处理后的信号打包成特定格式的数据包，通过相应的接口（如 RS - 485 或以太网接口）发送至控制系统。当控制系统下达控制指令时，模块接收指令数据包，解析出其中的控制信息，再将其转换为适合现场执行设备的信号形式（如模拟量输出信号控制阀门开度，数字量输出信号控制电机启停），从而驱动执行设备动作，完成整个控制流程。
关键优势
高可靠性：采用高品质的电子元件和先进的制造工艺，具备良好的电气绝缘性能和抗干扰能力，能在复杂的工业环境（如强电磁干扰、高湿度、多粉尘等）下稳定运行，减少设备故障发生率，保障系统的可靠运行。
灵活兼容性：支持多种通信协议和接口类型，可与不同品牌、型号的设备进行无缝连接与通信，适应多样化的工业自动化系统架构，大大提高了系统集成的灵活性和便捷性。
紧凑设计：紧凑的外形尺寸和较轻的重量，不仅便于安装在空间有限的控制柜等设备内，还降低了运输和安装成本，提高了系统部署效率。
强大的信号处理能力：能够快速、精准地采集和传输各类信号，满足工业自动化系统对实时性和准确性的要求，确保系统控制的及时性和精确性。
注意事项
安装环境：应安装在干燥、通风良好、无剧烈震动和电磁干扰的环境中，避免安装在高温、高湿度或多粉尘的场所，以保证模块的正常运行和使用寿命。
电气连接：在进行电气连接时，务必确保接线牢固、正确，避免出现短路、断路等情况。同时，要严格按照模块的电气参数要求接入合适的电源和负载，防止过压、过流损坏模块。
通信设置：在与其他设备进行通信连接时，需正确设置通信协议、波特率、数据位、校验位等参数，确保通信的稳定与顺畅。不同设备间的通信参数应相互匹配，否则可能导致通信故障。
维护保养：定期对模块进行检查和维护，如检查接线是否松动、模块表面是否有灰尘积聚等。如发现异常情况，应及时进行处理，以保障模块的持续稳定运行。
相似型号补充
ABB XDD502A101：与 XDD501A101 功能类似，但在端口数量上有所增加，可能适用于需要连接更多设备的复杂系统场景，能进一步提高系统的集成度。
ABB XDD501B101：在通信性能方面进行了优化，支持更高的通信速率，对于对数据传输速度要求极高的工业自动化应用（如高速生产线的数据采集与控制）具有更好的适应性。
