ABB S800 I/O DTM 5.3 模块
时间: 2025-07-01浏览次数：

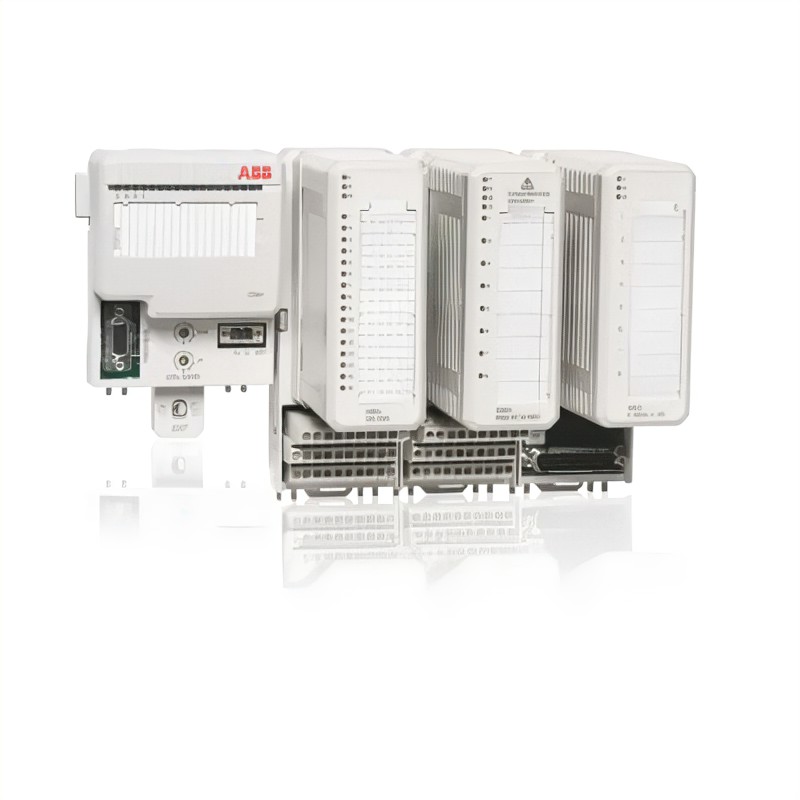

ABB S800 I/O DTM 5.3 模块
ABB S800 I/O DTM 5.3 模块
产品基本信息
产品定位：S800 I/O DTM 5.3 是 ABB 推出的用于 S800 I/O 模块的设备类型管理器软件组件，符合 FDT 1.2 规范，可与符合该规范的框架应用程序配合使用。
支持模块：涵盖多种 S800 I/O 模块，包括通信接口模块（如 CI801、CI840）、模拟量输入 / 输出模块（如 AI801、AO801）、数字量输入 / 输出模块（如 DI801、DO801）以及脉冲计数器模块（如 DP820、DP840）等。
版本与发布信息：文档版本为 3BSE027630-510 A，发布于 2013 年 2 月，适用于 S800 I/O DTM 5.3 版本，支持 64 位操作系统及 800xA 5.1 Feature Pack 3 等场景。
功能特性
核心功能
设备配置与诊断：为各类型 S800 I/O 模块提供图形化配置界面，可设置参数如信号范围、滤波时间、冗余模式等；具备全面诊断功能，能显示模块状态、通道错误及 HART 设备相关诊断信息。
数据采集与处理：可实时采集模拟量、数字量等数据，并进行处理、显示和存储，支持动态数据查看与监控。
通信与接口：支持多种通信协议（如 Modbus）和接口（以太网、串口、CAN 总线等），实现与其他设备及系统的数据交互；部分模块支持 HART 协议，可与 HART 仪器通信。
冗余与安全机制：部分模块支持冗余配置（如 CI840、AI845 等），提高系统可靠性；具备故障诊断与监控功能，可实时监测设备状态并报警。
特色功能
HART 工具路由：支持 HART DTM 连接，实现 HART 仪器的配置与监控，可进行 HART 参数设置、设备扫描等操作。
事件序列（SOE）：部分数字量输入模块（如 DI825、DI830 等）支持 SOE 功能，可记录数字输入信号的时间戳，用于故障分析和事件追溯。
动态数据监控：提供各模块动态数据的实时显示，如模拟量值、数字量状态、脉冲计数等，支持周期性读取和单次更新。
安装与系统要求
系统 prerequisites
操作系统：支持 Windows Server 2008（32/64 位）、Windows 7（32/64 位）等。
软件依赖：需安装 ABB FDT Shared Components 13.0.0.0、ABB FDT Base Container 13.0.0.0，远程 I/O 需 PROFIBUS 主 DTM，HART 功能需 HART DTM（如 Basic HART DTM）。
安装流程
插入安装 CD，运行 Setup.exe，按向导选择安装组件。
可选择安装到本地或复制到服务器，支持生成安装日志。
维护与卸载：可通过控制面板进行维护操作，包括更改组件、修复程序或卸载；卸载时需确认并等待进程完成。
运行与操作
用户界面与角色
界面组成：包含标题栏、工具栏、应用区域、状态栏等，不同应用（如诊断、配置、观察等）有相应界面布局。
用户角色：分为操作员、维护人员、规划工程师等，不同角色对各应用功能的访问权限不同（如读 / 写权限）。
主要应用功能
About DTM：显示 DTM 版本、发布信息等。
Identification：展示模块硬件信息，如类型、厂商、位置、版本等。
Diagnosis：显示模块及通道诊断状态，包括错误类型、警告信息等。
Observe：实时监控模块动态数据，如模拟量值、数字量状态，支持周期性刷新。
Configuration：设置模块参数，如信号范围、滤波时间、冗余模式、OSP 值等。
Parameterization：针对 HART 模块，进行 HART 参数设置，如重试次数、扫描状态等。
Service：执行特殊功能命令，如重置模块、读取诊断历史、切换冗余模块等。
动态数据：各模块定义了预动态数据连接，如 CI801 的站警告、冗余电源故障信号，AI801 的模拟量值和通道状态，DI801 的数字量值等，数据类型包括字节、整数、布尔值等。
应用领域
工业自动化：适用于生产线自动化控制、数据采集与处理、设备状态监测与维护等场景，可控制电机、阀门、传感器等设备。
铁路交通：用于列车追踪与信号管理、安全机制控制、车载系统诊断与通信等，如通过 CI801/CI840 模块实现 PROFIBUS 通信。
能源管理：在电力、石油、天然气等行业中，监测和控制能源生产、传输和分配过程中的设备与系统。
智能建筑：对建筑内机电设备（如电梯、空调、照明系统）进行集中控制和管理，实现智能化运行与节能。
注意事项与限制
兼容性：S800 I/O DTM 1.0/0 及更高版本不支持 FDT 0.98 规范的框架应用；部分模块功能（如 SOE）仅在特定框架应用（如 AC870P/Composer）中支持。
安全与权限：操作涉及安全措施（如用户访问、密码安全等），用户需进行风险评估并负责相关设备与软件的正确配置、安装与维护。
HART 功能限制：HART 仪器在运行时连接至 AI895/AO895 等模块需手动执行 “Perform master reset” 才能被发现；HART 通信主模块故障时需手动切换。
