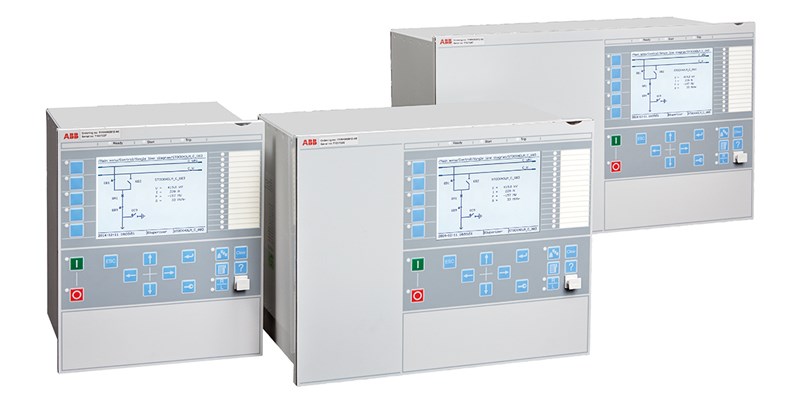

ABB Relion® RET620 变压器保护与控制装置
ABB Relion® RET620 变压器保护与控制装置
产品定位与功能架构
RET620 是专为中压电网变压器设计的智能电子设备（IED），属于 Relion® 620 系列，支持双绕组 / 三绕组变压器、自耦变压器及发电机 - 变压器组的保护、监控与控制。其核心特点包括：
模块化设计：采用插拔式硬件架构，支持标准 / 宽尺寸机箱，适配不同场景需求。
多协议通信：兼容 IEC 61850、Modbus、DNP3，支持 GOOSE/SMV 报文和 IEEE 1588 时间同步。
预配置功能包：提供 A（基础保护）和 B（含 RTD 温度保护）两大类配置，覆盖差动、过流、电压 / 频率保护等核心功能。
核心保护功能
差动保护
三绕组差动（87T）：自动 CT 变比匹配和向量组补偿，支持六约束 CT 输入，含二次谐波 / 五次谐波制动防励磁涌流。
低阻抗接地故障保护（87LOZREF）：针对绕组接地故障，含零序电流方向判据，灵敏度达 5% 额定电流。
过流与接地保护
多段式过流保护：支持三段式相过流（51P）和六段式速断过流（50P），可配置方向特性。
接地故障保护：含四段式零序过流（51N）和三段式速断零序（50N），支持负序极化方向判据。
电压与频率保护
过压 / 欠压保护：两段式相电压保护（59/27）和残压保护（59N/59G），适配系统异常电压监测。
过励磁保护（24）：基于 U/f 比值监测，防止变压器磁芯饱和损坏。
频率保护（81）：含过频 / 欠频保护及频率变化率（df/dt）检测，支持负荷 shedding。
辅助保护
断路器失灵保护（50BF）：检测断路器拒动时快速跳开相邻断路器。
热过载保护（49T）：双时间常数模型，监测绕组温度并触发报警 / 跳闸。
监控与控制功能
测量与计量
实时监测三相电流 / 电压、功率、频率及序分量，支持谐波分析和负荷曲线记录。
扰动记录器（DFR）：存储故障前后波形（COMTRADE 格式），支持 12 路模拟量和 64 路开关量。
控制与调节
有载分接开关控制（OLATCC）：自动调压，支持单台或多台变压器并联运行。
同步检查（SESRSYN）：并网时监测电压相位、频率和幅值，确保安全合闸。
状态监测
跳闸回路监督（TCS）：实时监测断路器跳闸回路完整性。
CT/PT 故障检测：识别电流 / 电压回路断线或熔断器故障。
硬件与接口
硬件模块
电源模块（PSM）：支持 48-250V DC/80-240V AC 输入，含故障输出触点。
二进制输入 / 输出模块（BIM/BOM）：最多 16 路输入 / 24 路输出，支持高速脉冲计数。
模拟量输入模块（AIM）：支持 3 相电流（1A/5A）和电压输入，兼容 Rogowski 线圈。
通信接口
以太网接口：100BASE-FX（光纤）/100BASE-TX（双绞线），支持 IEC 61850-8-1 GOOSE。
串口模块：RS-485/RS-232，适配 Modbus/DNP3 协议。
应用优势
多协议通信功能概述：RET620 支持多种通信协议，包括 IEC 61850、Modbus、DNP3 等。其中，IEC 61850 是国际标准的变电站通信和建模协议，RET620 对其的支持涵盖了 Edition 1 和 2 版本，包括冗余 HSR（High-availability Seamless Redundancy）和 PRP（Parallel Redundancy Protocol）、GOOSE（Generic Object Oriented Substation Event）报文以及 IEC 61850 - 9 - 2 LE 等，实现了更简便的布线和受监督的通信。同时，Modbus 和 DNP3 协议也为 RET620 提供了广泛的兼容性，使其能与不同厂家的设备进行通信。此外，装置还支持 IEEE 1588 V2 Precision Time Protocol 高精度时间同步，确保各设备间时间的精准统一。
在电力系统中的应用优势
提升系统集成度：多协议通信功能使 RET620 能与电力系统中不同厂家、不同类型的设备进行无缝集成。在一个复杂的变电站环境中，可能存在来自多个供应商的设备，RET620 凭借其支持的多种协议，可以与这些设备进行有效的数据交互，实现对整个电力系统的统一监控和管理，提高了系统的集成度和协同工作能力。
增强数据交互效率：不同的通信协议适用于不同的应用场景和数据传输需求。RET620 支持的多种协议可以根据具体情况选择最合适的方式进行数据传输，从而提高数据交互的效率。对于实时性要求较高的保护动作信号传输，可通过 IEC 61850 的 GOOSE 报文快速传递，确保在故障发生时能及时做出响应；而对于一些对实时性要求相对较低的设备参数查询和配置操作，则可以使用 Modbus 协议进行稳定可靠的通信。
提高系统可靠性：通过支持冗余协议 HSR 和 PRP，RET620 在通信层面增强了系统的可靠性。在网络出现故障时，冗余机制可以确保数据的不间断传输，避免因通信中断而导致的系统故障。当某条通信链路出现问题时，HSR 或 PRP 协议可以自动切换到备用链路，保证设备间的通信不受影响，从而提高了整个电力系统运行的可靠性和稳定性。
适应不同电力系统环境：由于电力系统规模庞大，不同地区、不同应用场景对通信协议的需求可能有所差异。RET620 的多协议支持特性使其能够适应各种电力系统环境。无论是在新建的数字化变电站，还是在需要对现有设备进行升级改造的传统变电站中，RET620 都能凭借其丰富的协议支持，满足不同的通信需求，为电力系统的现代化升级提供便利。
