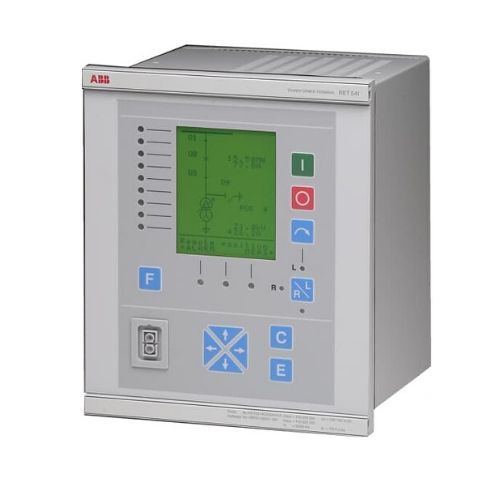

ABB RET 541/543/545 变压器终端装置
ABB RET 541/543/545 变压器终端装置
产品定位与核心特性
RET 541/543/545 是专为中压配电网双绕组变压器及发电机 - 变压器组设计的保护、控制、测量与监视装置，适用于重工业、海洋及海上等严苛环境。其核心优势包括：
模块化设计：支持 1/2×19 英寸机箱，可通过 RTD / 模拟模块扩展功能，适配不同规模变电站需求。
高性能保护：集成稳定型差动保护、高 / 低阻抗接地保护及多段式过流保护，响应时间＜50ms，支持 CT 饱和自适应。
多协议通信：内置 SPA、LON、IEC 60870-5-103、Modbus、DNP 3.0 协议，可通过适配器接入 Profibus DP 或 IEC 61850 系统。
核心保护功能
差动与接地保护
三相差动保护（87T）：含二次谐波 / 五次谐波制动及波形识别闭锁，自动匹配变压器向量组，支持零序列电流消除，防止区外故障误动。
高 / 低阻抗接地保护（REF）：高阻抗原理无需稳定电阻，低阻抗原理支持 CT 变比不一致场景，灵敏度达 5% 额定电流。
过流与后备保护
多段式过流保护（51/50）：支持定时限（DT）和反时限（IDMT）特性，三段式低定值、两段式高定值及瞬时段，动作精度 ±2.5%。
方向过流保护（67）：基于相电压 / 线电压极化，支持正 / 反向动作方向，抗负荷入侵能力强。
电压与频率保护
过压 / 欠压保护（59/27）：三段式相电压保护，残压保护（59N）适配接地故障，动作时间＜66ms。
过励磁保护（24）：基于 U/f 比值监测，双阶段告警 / 跳闸，防止磁芯饱和。
辅助保护
热过载保护（49T）：双时间常数模型，实时监测绕组温度，支持 RTD 输入（如 Pt100）。
断路器失灵保护（62BF）：检测拒动时快速跳开相邻断路器，响应时间＜20ms。
测量与监控功能
实时测量
支持三相电流 / 电压、序分量、功率、频率及谐波分析（抑制 - 50dB），测量精度 ±0.5%。
RTD / 模拟模块：8 路输入（6 路 RTD+2 路 mA），用于油温、档位监测；4 路 0-20mA 输出，适配 PLC 系统。
故障录波与记录
扰动录波器（MEDREC16）：16 路模拟量 + 16 路开关量，支持 COMTRADE 格式，最长记录 23.3 秒。
事件与故障记录：512 条带时标事件，32 条故障记录（含峰值 / 相角），非易失性存储。
状态监视
断路器监视：监测弹簧储能、SF₆压力、行程时间，支持寿命预测。
回路监视：跳闸回路持续监督，检测断线或接触不良，响应时间＜40ms。
控制与通信
本地与远程控制
前面板支持断路器分合闸、隔离开关位置指示，可配置动态单线图（HMI）。
远程控制支持 GOOSE 水平通信，实现保护联锁与状态同步。
通信接口与协议
串行接口：RS-232/485，支持 Modbus RTU/ASCII、DNP 3.0、IEC 60870-5-103。
以太网接口：100Base-TX/FX，支持 SPA、LON 总线及 IEC 61850-8-1 GOOSE（传输时间＜3ms）。
时间同步：SNTP、IRIG-B，时标精度 1ms，确保全网事件一致性。
