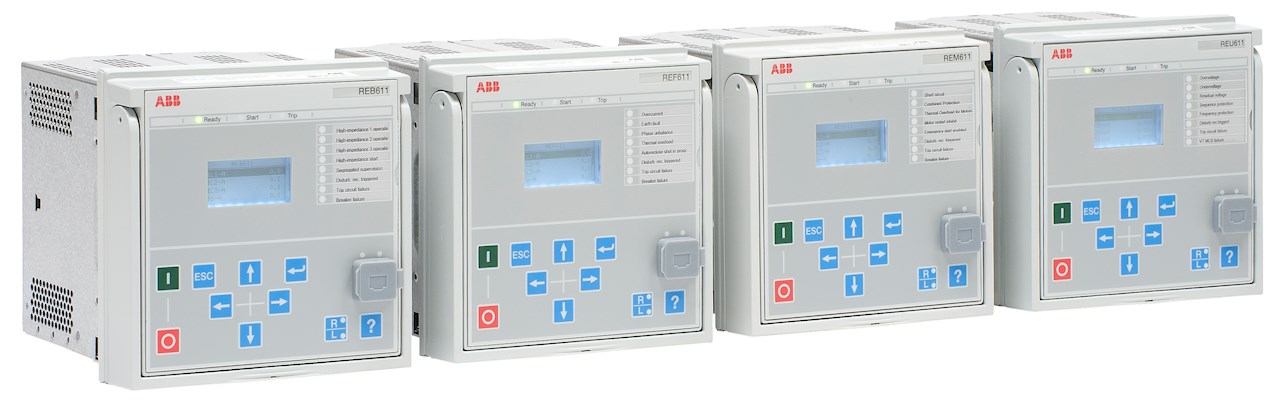

ABB Relion® REU615 电压保护与控制装置
时间: 2025-06-30浏览次数：
ABB Relion® REU615 电压保护与控制装置
ABB Relion® REU615 电压保护与控制装置
产品定位与应用
RET670 是专为电力变压器、自耦变压器、发电机 - 变压器组及并联电抗器设计的多功能保护、监控与控制装置，支持双绕组和三绕组配置，适用于单断路器和多断路器场景。其核心优势包括：
高速差动保护：自动 CT 变比匹配和向量组补偿，支持最多 6 个约束 CT 输入，适用于复杂电网结构。
宽频适应性：在电力系统频率波动（如发电机启停）时仍能稳定运行。
模块化设计：支持多种硬件配置和软件功能包，适配新安装与旧系统改造。
核心保护功能
差动保护
双绕组 / 三绕组差动（T2WPDIF/T3WPDIF）：带二次谐波和五次谐波制动，防止励磁涌流和过励磁误动，对内部匝间故障灵敏度高。
低阻抗接地故障保护（REFPDIF）：针对绕组接地故障，含零序电流方向判据，支持不同 CT 变比。
高阻抗差动（HZPDIF）：适用于自耦变压器、 tertiary 电抗器等特殊场景。
后备保护
阻抗保护：四边形和姆欧特性，支持相间 / 接地故障，含负荷入侵算法，适应高阻故障。
过流保护：四段式相过流和接地过流，可配置方向或电压控制，支持反时限 / 定时限特性。
电压 / 频率保护：过压 / 欠压、过频 / 欠频保护，支持电压微分和频率变化率检测。
辅助保护
热过载保护（TRPTTR）：双时间常数模型，监控变压器绕组温度，支持报警和跳闸。
断路器失灵保护（CCRBRF）：检测断路器拒动时快速跳开相邻断路器。
油枕 / 压力释放保护：接入瓦斯继电器和压力释放信号，实现故障快速响应。
监控与控制功能
测量与计量
实时监测电压、电流、功率、频率等参数，支持谐波分析和电能质量监测。
扰动记录器（DRPRDRE）：记录故障前后波形，支持 COMTRADE 格式导出。
控制与调节
有载分接开关控制（TR1ATCC/TR8ATCC）：自动调压，支持单台或多台变压器并联运行，适配不同调压策略。
同步检查（SESRSYN）：检测两侧电压同步状态，支持并网操作。
状态监测
跳闸回路监督、CT/PT 断线检测、分接开关位置监控，支持设备健康状态评估。
通信与接口
通信协议
支持 IEC 61850-8-1 GOOSE/SMV、IEC 60870-5-103、Modbus、DNP3，适配变电站自动化系统。
冗余通信支持 IEC 62439-3，提升系统可靠性。
硬件接口
输入模块：电流 / 电压输入（1A/5A，110V/220V）、RTD/mA 输入（如分接开关位置）。
输出模块：24 路继电器输出，支持跳闸、信号报警，部分型号含高速静态输出。
硬件与安装
硬件架构
1/2×19 英寸、3/4×19 英寸、1×19 英寸三种机箱尺寸，支持 DIN 导轨或面板安装。
模块化设计：电源模块（PSM）、二进制输入 / 输出模块（BIM/BOM）、通信模块（OEM/SLM）等。
环境适应性
工作温度：-10℃~+55℃，存储温度：-40℃~+70℃，防护等级 IP40（前板）。
符合 EMC、振动、冲击等工业标准，适用于恶劣变电站环境。
工作原理
保护功能原理
差动保护：双绕组 / 三绕组差动保护（T2WPDIF/T3WPDIF）通过自动 CT 变比匹配和向量组补偿，对各侧电流进行实时监测和比较。当检测到内部故障时，差动电流超过设定值，保护装置迅速动作。同时，利用二次谐波和五次谐波制动特性，有效防止励磁涌流和过励磁引起的误动作。低阻抗接地故障保护（REFPDIF）针对绕组接地故障，通过测量各绕组电流，结合零序电流方向判据，实现高灵敏度的接地故障检测。高阻抗差动保护（HZPDIF）则利用外部 CT 电流求和、串联电阻和电压相关电阻，适用于特定的保护场景，如 tee - feeders 或母线保护。
后备保护：阻抗保护通过测量故障回路的阻抗来判断故障位置和类型。四边形和姆欧特性的距离保护，针对相间和接地故障，根据设定的阻抗范围和动作时间，实现后备保护功能。其中，负荷入侵算法可有效应对重载线路的高阻故障。过流保护包括瞬时相过流（PHPIOC）和四段式相过流（OC4PTOC）等，可配置方向或电压控制，通过监测电流大小和持续时间，结合反时限或定时限特性，在过流故障时及时动作。电压 / 频率保护实时监测系统电压和频率，当出现过压、欠压、过频、欠频等异常情况时，按照设定的动作值和时间进行保护操作。
辅助保护：热过载保护（TRPTTR）基于双时间常数模型，通过监测电流来估算变压器内部的热量积累，即温度变化。当温度达到报警值时发出预警，若继续上升至跳闸值，则启动跳闸保护，防止变压器因过热而损坏。断路器失灵保护（CCRBRF）通过检测断路器的电流和辅助触点状态，在断路器拒动时，快速跳开相邻断路器，确保故障能够及时清除。
监控功能原理：装置实时监测变压器的运行参数，如电压、电流、功率、频率等，通过内部的测量模块将模拟量转换为数字量进行处理和分析。扰动记录器（DRPRDRE）能够记录故障前后的电气量变化波形，按照设定的采样率和记录时间，将数据存储在装置内部，并支持 COMTRADE 格式导出，以便后续进行故障分析。通过对这些参数的实时监测和分析，可及时发现变压器的异常运行状态，为维护和检修提供依据。
控制功能原理：有载分接开关控制（TR1ATCC/TR8ATCC）根据系统电压的变化，自动调节变压器的分接开关位置，以维持二次侧电压稳定。在单台或多台变压器并联运行时，可采用不同的调压策略，确保系统电压在合理范围内。同步检查（SESRSYN）在并网操作时，对两侧电压的相位、频率和幅值进行实时监测和比较，当满足同步条件时，发出允许合闸信号，保证并网的安全和稳定。
