ABB Relion® REU615 电压保护与控制装置
时间: 2025-06-30浏览次数：

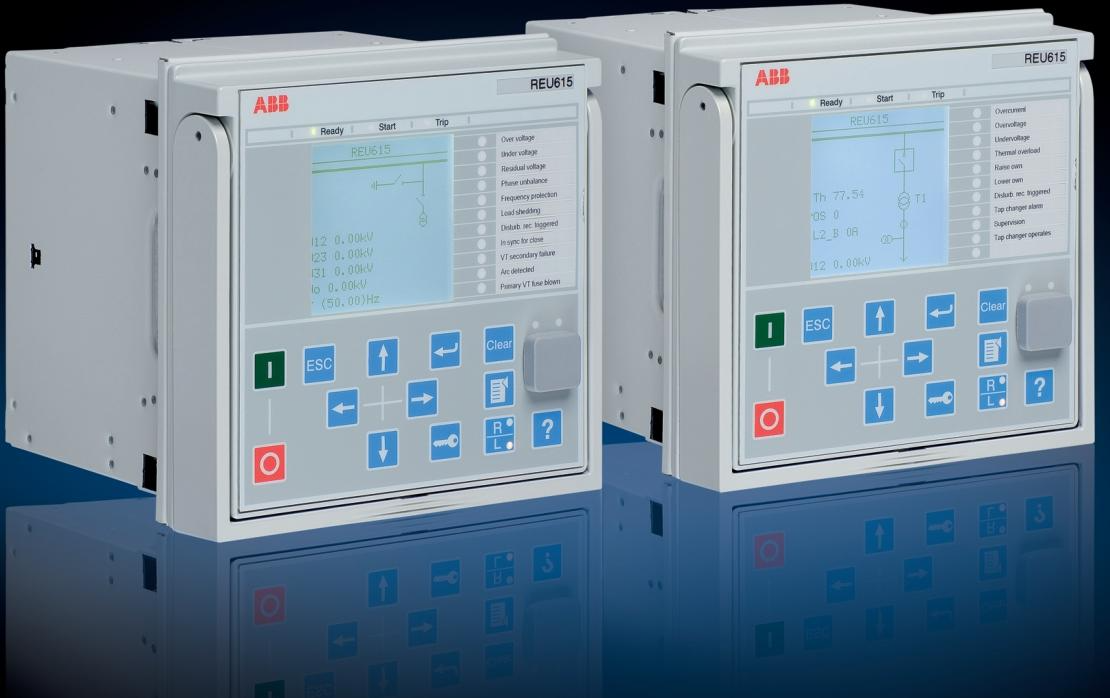

ABB Relion® REU615 电压保护与控制装置
ABB Relion® REU615 电压保护与控制装置
产品概述
REU615 是 ABB Relion® 615 系列的电压保护与控制智能电子设备（IED），适用于中压电网的电压保护、自动电压调节及相关控制场景。其核心特点包括：
双标准配置：
配置 A：专注于电压 / 频率保护、同步检查及负荷 shedding，适用于含分布式发电的电网。
配置 B：针对带载分接开关的变压器自动电压调节，集成过流、热过载保护。
硬件设计：采用可抽出式插件结构，支持标准 / 宽尺寸机箱，兼容 IEC 61850 通信协议，支持 Rogowski 电流传感器和数字化开关设备。
核心功能
电压保护功能
过压 / 欠压保护：三段式三相过压（3U>）、三段式三相欠压（3U<），支持正序 / 负序电压保护。
残压保护：三段式残压过压（Uo>），用于接地故障检测。
频率保护：六段式频率保护（f>/f<），支持频率变化率（df/dt）监测，适用于电网稳定性控制。
控制与调节功能
同步检查（SECRSYN）：支持两电网同步并网，输出合闸允许信号。
有载分接开关控制（OLATCC）：配置 B 专用，支持自动 / 手动调压，兼容多变压器并联运行。
测量与监测
扰动记录器（RDRE）：支持 12 路模拟通道（如 Uo、U1-U3）和数字输入触发，记录故障波形。
状态监测：跳闸回路监督（TCS）、电流 / 电压回路监督，支持 RTD 温度测量和电机热过载保护（49T）。
应用场景
配置 A 典型应用
电压异常保护：用于配电网电压骤升 / 骤降、频率偏移的保护，如光伏并网场景的电压稳定性控制。
同步并网：变电站母线分段开关的同步检查，确保电网并列安全。
配置 B 典型应用
变压器电压调节：通过 OLATCC 控制分接开关，维持二次侧电压稳定，适用于工业配电变压器。
热过载保护：基于 RTD 测量变压器绕组温度，防止绝缘老化。
硬件与接口
输入配置
模拟量：配置 A 支持 5 路电压输入（U1-U3、Uo、U12B）；配置 B 支持 4 路电流（IL1-IL3、Io）和 3 路电压（U1-U3）。
数字量：配置 A 含 12 路二进制输入（BI）、10 路输出（BO）；配置 B 支持最多 14 路 BI 和 13 路 BO。
通信接口
支持 IEC 61850-8-1 GOOSE、-9-2 LE SMV，兼容 Modbus、DNP3、IEC 60870-5-104，支持 IEEE 1588 时间同步。
五、安装与配置
测量变压器要求
电流互感器（CT）：非方向性过流保护推荐 CT 精度等级 5P/10P，实际精度极限系数 F a≥20。
电压互感器（VT）：残压保护需开口三角形连接 VT，同步检查需参考电压输入（U12B）。
参数设置
通过 PCM600 工具配置功能块（如 PHxPTOV、FRPFRQ），支持自定义逻辑和信号矩阵映射。
安全与合规
符合 EMC 指令（2004/108/EC）和低压指令（2006/95/EC），通过 EN 50263、EN 60255 等标准认证。
维护与服务
生命周期支持：提供备件更换、固件升级、改造服务（如替换 SPACOM 继电器），通过 ABB Relays-Online 平台管理配置。
同步检查功能
功能用途：用于实现两个独立电力系统网络部分的互联操作。在进行网络互联时，需确保两侧系统的电压、频率、相位等参数满足一定条件，以避免在合闸瞬间产生过大的冲击电流和不良影响，同步检查功能正是为了保障这一过程的安全进行。
工作模式：标准配置默认采用连续模式工作。在这种模式下，装置持续监测两侧系统的同步状态。
信号连接与指示：装置通过对两侧系统的电压等参数进行实时监测和分析，当判定系统满足同步条件时，会输出允许断路器合闸的信号。该信号连接至 X100:PO2，可串联在断路器合闸回路中，作为合闸的必要条件之一 。同时，系统同步的信息会连接至 LED 8，以直观的方式告知操作人员系统的同步状态。
功能闭锁：为确保同步检查功能的可靠性和安全性，当出现一些异常情况时，该功能会被闭锁。比如，当检测到初级电压互感器保险丝熔断（对应 X130:BI1），或者从线路侧或母线侧二次电压测量电路中检测到微型断路器故障（对应 X130:BI2 或 X130:BI3 ）时，同步检查功能（SECRSYN）会被立即闭锁，禁止断路器合闸操作，从而避免在异常情况下进行网络互联，保障电力系统的安全稳定运行。
