ABB REX615 保护和控制继电器产品
时间: 2025-06-30浏览次数：
ABB REX615 保护和控制继电器产品
ABB REX615 保护和控制继电器产品
产品定位与核心价值
REX615 是 ABB Relion® 系列的新一代保护和控制继电器，整合 615 和 620 系列优势，支持发电和配电场景的一体化保护。其核心价值包括：
灵活性与模块化：通过可自由配置的硬件（标准 / 宽尺寸）和 12+2 个应用程序包（如馈线保护、变压器保护、电机保护等），适配公用事业和工业场景。
可靠性升级：继承 615/620 系列成熟技术，全球安装超 100 万台，支持 IEC、ANSI、CN 标准。
数字化与互操作性：基于 IEC 61850 标准，支持数字开关设备、非常规仪表变压器，适配电网数字化转型。
硬件设计与特性
模块化架构

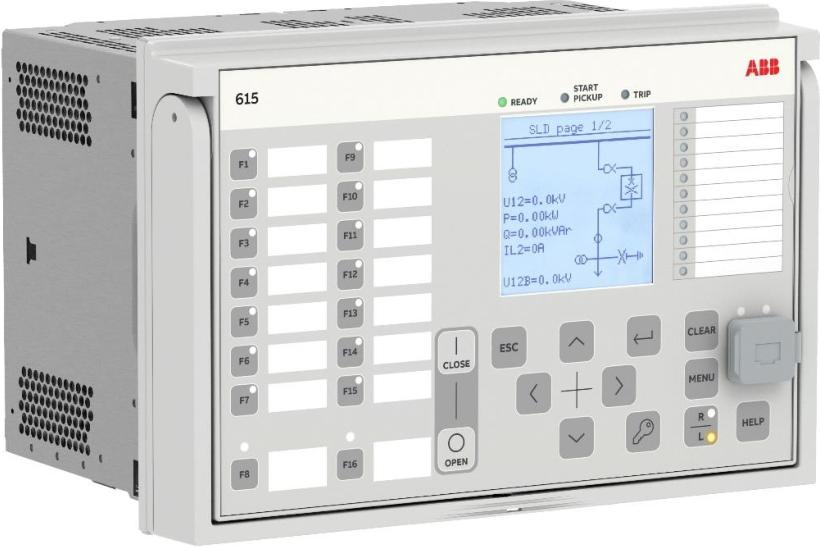

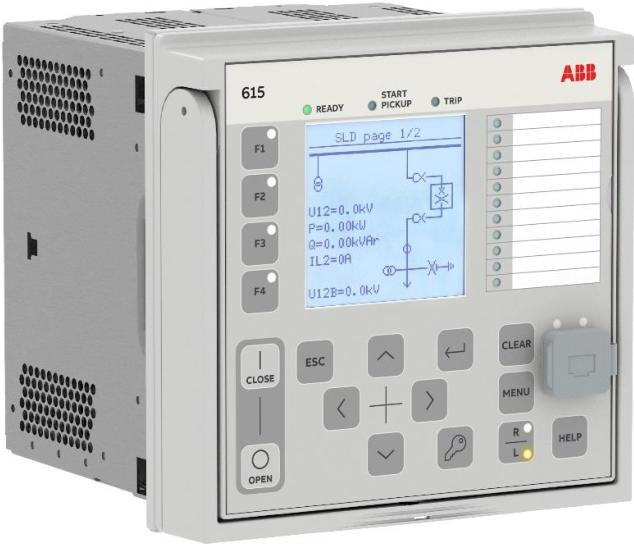

两种尺寸：标准尺寸（兼容 615 系列）和宽尺寸（兼容 620 系列），宽尺寸支持更多 I/O 和测量通道。
可抽出式插件：支持热插拔，机械编码防错，维护时间短（MTTR）。
兼容性设计：支持 Rogowski 电流传感器和分压器，兼容 IEC 61869 标准，电流 / 电压精度 0.5 级。
硬件配置
输入 / 输出：标准尺寸支持 0-7 CTs、0-18 BIs；宽尺寸支持 0-8 CTs、0-32 BIs，可选 IEC/ANSI 接线方式。
通信模块：冗余以太网、IEC 61850-9-2 LE、IEEE 1588 时间同步，支持 PRP/HSR 冗余。
核心功能与应用包
保护功能扩展
接地故障保护：多频导纳（MFA）、接触电压保护，适配补偿 / 隔离网络。
差动保护：线路、变压器、电机差动保护，支持高阻抗和通量平衡原理。
电压 / 频率保护：过压 / 欠压、频率保护（81），支持减载和同步检查。
应用程序包
基础包（APP1）：包含过流、接地故障等基本保护功能。
扩展包：如 APP3（馈线保护扩展）、APP10（变压器保护）、APP9（机器保护 + 同步电机附加包）等，支持灵活组合。
数字化与网络安全
通信能力
支持 IEC 61850-8-1 GOOSE、-9-2 LE SMV，可发送 / 接收采样值，兼容过程总线。
支持 Modbus、DNP3、IEC 60870-5-104，支持双 IP 地址和冗余通信。
网络安全
强化软件配置，基于角色的访问控制，加密通信，拒绝服务保护，符合 IEC 62351 标准。
应用场景
电力系统：馈线保护、变压器保护、母线保护、电容器组保护。
工业领域：电机保护、发电机保护、电弧保护。
可再生能源：互联保护包支持分布式发电接入，满足电网规范。
生命周期与服务
替换与升级
兼容 615/620 系列硬件，支持 SPACOM 继电器改造，提供专用连接器套件。
模块化设计允许现场添加 / 更换模块或应用包，无需整机更换。
服务与支持
全生命周期服务：培训、维护、现代化升级，通过 ABB Relays-Online 平台管理固件更新。
可持续设计：环保声明，报废可回收，减少碳足迹。
订购与配置
订购代码：主代码 + 选项代码（如硬件模块、应用包、附件），支持 ABB Relays-Online 平台可视化配置。
灵活改装：支持后期添加应用包或硬件模块，如添加 BIO 测试仪、通信模块等。
总结
REX615 通过模块化硬件、丰富的应用包和数字化能力，为中压电力系统提供了高可靠性、可扩展的保护解决方案，适用于从传统配电到可再生能源接入的多种场景，
