ABB 3BSE048845R1 CI868K01 IEC 61850 Interface接口模块
时间: 2025-06-24浏览次数：

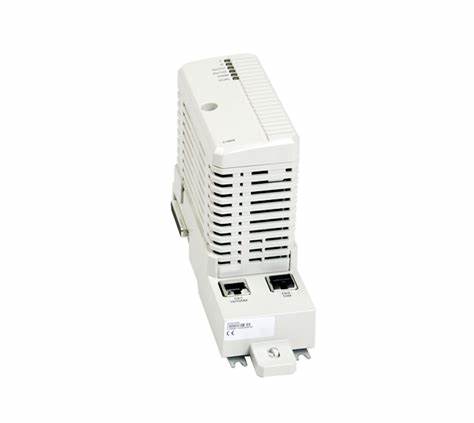

ABB 3BSE048845R1 CI868K01 IEC 61850 Interface接口模块
ABB 3BSE048845R1 CI868K01 IEC 61850 Interface接口模块
所属系列及用途

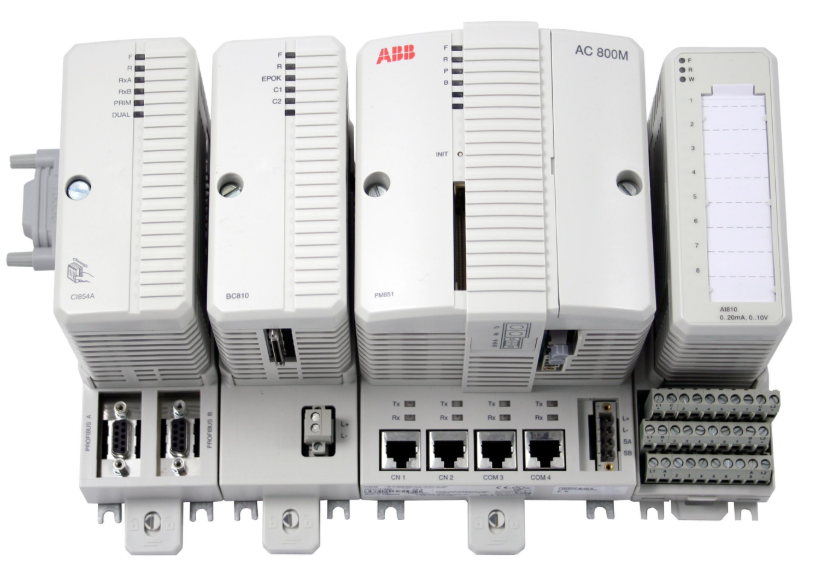

ABB 3BSE048845R1 CI868K01 属于 ABB AC 800M 控制器系列，作为高性能通信接口模块，专为工业自动化系统中复杂的现场总线和工业以太网通信而设计。它能够支持多协议集成与高速数据交互，对工业自动化系统的高效运行起着关键作用。
核心功能
（一）多协议通信能力
支持多种主流工业协议
Profinet：适用于对自动化场景有高要求的实时通信，能实现微秒级同步，满足如伺服系统等运动控制场景下对数据传输实时性的严苛需求。
Ethernet/IP：基于以太网的工业协议，与 Rockwell 系统具有良好的兼容性，方便不同品牌设备在同一工业网络中协同工作。
Modbus TCP：Modbus 协议的以太网版本，可用于设备联网，广泛应用于各类工业设备的互联互通，方便实现设备间数据共享与交互。
部分型号支持 OPC UA：作为工业物联网标准，OPC UA 能够实现安全的数据交互，便于设备与工业云平台对接，例如 ABB Ability™，实现远程设备监控与数据分析，推动工业物联网（IIoT）数据采集与云平台对接的实现，促进工厂数字化转型。
灵活的主从站模式：该接口既可以作为主站，也能作为从站，可连接 PLC、DCS 系统、智能仪器以及机器人等各类设备，极大地拓展了工业自动化系统的组网灵活性。
（二）高速数据交互
高性能处理器保障实时传输：配备高性能处理器，支持实时数据传输，数据传输延迟可低至微秒级，适用于对响应速度要求极高的控制系统，如运动控制、过程自动化等领域，确保系统能够快速准确地对各类信号做出响应。
数据映射与协议转换：能够实现数据映射和协议转换功能，可将不同协议设备的数据进行格式转换和映射，使采用不同协议的设备能够实现无缝通信，消除设备间因协议差异导致的通信障碍，提高整个工业自动化系统的兼容性和协同工作能力。
（三）系统集成与配置
便捷的软件配置方式：可通过 ABB Control Builder M 软件对其参数进行配置、诊断以及固件升级。该软件操作界面友好，工程师能够方便快捷地对模块进行各项设置，降低系统集成与维护的难度。
冗余配置增强可靠性：支持冗余配置，例如双以太网接口可采用热备用模式，当一个接口出现故障时，另一个接口能立即接管通信任务，确保系统通信的连续性，有效提升系统的可靠性，减少因单点故障导致的系统停机风险。同时，部分型号支持 Profinet 环型拓扑结构（需搭配交换机），进一步增强网络的可靠性和容错能力。
技术参数
（一）通信协议
支持 Profinet IO、Ethernet/IP、Modbus TCP，部分型号可选配 OPC UA 协议，满足不同工业场景下多样化的通信需求。
（二）接口类型
物理接口：配备 2 个 RJ45 以太网接口，支持冗余配置，在保障通信稳定的同时，方便设备连接与组网。
电气接口：符合 IEEE 802.3 标准，支持 10/100/1000 Mbps 自适应传输速率，可根据网络环境自动调整传输速度，确保最佳的通信性能。
（三）数据传输速率
以太网传输速率为 10/100/1000 Mbps 自适应，能灵活适应不同网络带宽要求，无论是对数据传输速率要求较低的常规监控场景，还是对大数据量传输有较高需求的高清视频监控、机器人轨迹数据传输等场景，都能提供稳定可靠的传输服务。
（四）电源供应
采用 DC 24V（±10%）电源供电，功耗约为 8 - 12W，具有良好的电源适应性，能够在一定范围内的电压波动下稳定工作。
（五）工作温度
工作温度范围为 - 40°C 至 + 70°C，采用工业宽温设计，可适应如钢铁冶炼、矿山开采等各种恶劣工业环境下的应用需求。
（六）防护等级
防护等级为 IP20，适合安装在控制柜内，能够对模块提供基本的防尘保护，确保在控制柜内相对稳定的环境中正常工作。
（七）认证标准
通过 CE、UL、CSA、Profinet 一致性认证以及 OPC UA 合规性认证，产品质量和性能符合国际标准，为其在全球范围内的广泛应用提供了有力保障。
（八）冗余支持
支持双以太网接口冗余，以及 Profinet 环型拓扑结构（需交换机配合），有效提高系统的可靠性和容错能力。在配置工具方面，可通过 ABB Control Builder M 软件进行配置，并支持 GSDML 文件（用于 Profinet 从站配置），方便用户进行参数设置与系统集成。
产品特点和优势
（一）高性能与实时性
千兆以太网支持：支持千兆以太网，能够满足大数据量传输需求，例如在高清视频监控、机器人轨迹数据等大数据量传输场景下，可确保数据快速、稳定地传输，避免数据卡顿或丢失。
硬实时通信：通过如 Profinet 等协议，能够实现微秒级同步，特别适用于对时间同步精度要求极高的运动控制领域，如多轴联动的精密加工设备，可确保各轴运动的精确协调，提高加工精度和产品质量。
（二）高可靠性设计
硬件冗余：双网络端口支持链路聚合或冗余切换功能，当其中一条链路出现故障时，系统能够自动切换到备用链路，避免因单点故障导致通信中断，确保工业自动化系统的连续稳定运行。
电气隔离：内置隔离模块，隔离电压≥2500 VRMS，具备强大的抗电磁干扰（EMI）能力，可有效抵御工业环境中复杂电磁干扰对通信信号的影响，保障数据传输的准确性和稳定性。
看门狗机制：设有看门狗机制，可实时监测软件运行状态，当软件出现异常或死机时，能够自动复位并恢复通信链路，减少因软件故障导致的系统故障时间，提高系统的可靠性和稳定性。
（三）灵活性与易用性
即插即用：支持自动拓扑识别（Profinet），在设备接入网络时，能够自动识别网络拓扑结构，减少人工配置时间，提高系统部署效率，降低工程实施难度。
可视化诊断：模块配备状态指示灯（PWR、LINK、ACT、ERR），可实时显示电源、链路、数据传输以及故障状态。工程师通过指示灯状态，能够快速判断模块工作状态，及时发现并解决问题，降低维护难度和成本。
在线升级：支持固件在线升级，无需停机即可完成固件更新，减少因系统维护导致的生产中断时间，降低维护成本，方便用户及时获取最新功能和性能优化。
（四）工业物联网集成
原生 OPC UA 协议支持：原生支持 OPC UA 协议，可直接与工业云平台（如 ABB Ability™）对接，实现设备远程监控与数据分析。通过对设备运行数据的实时采集与分析，能够及时发现设备潜在故障隐患，提前进行维护，提高设备利用率，降低设备运维成本。
IT/OT 融合架构支持：支持 IT/OT 融合架构，有助于促进工厂数字化转型，打破信息技术（IT）与运营技术（OT）之间的壁垒，实现企业生产运营数据的全面融合与共享，为企业智能化决策提供数据支持。
