ABB 5SHY35L4520非对称集成门极换流晶闸管
时间: 2025-06-24浏览次数：
ABB 5SHY35L4520非对称集成门极换流晶闸管
ABB 5SHY35L4520非对称集成门极换流晶闸管

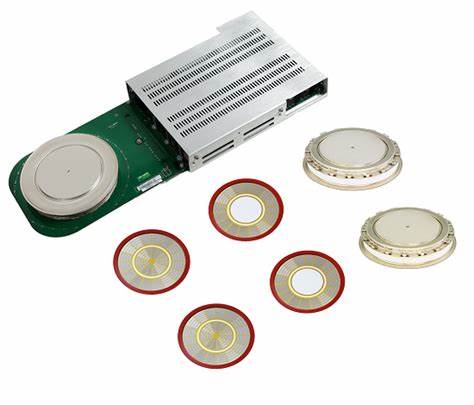

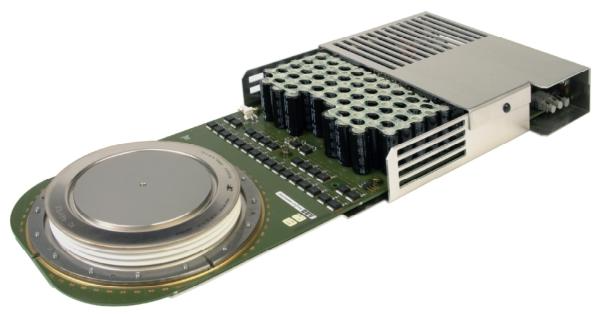

ABB 5SHY35L4520 是一款非对称集成门极换流晶闸管，具有独特的性能特点，在工业领域有广泛应用
产品特性
开关性能优越：具备高无缓冲关断额定值，在关断过程中无需额外缓冲电路即可承受较高电压，能有效降低电路复杂性和成本；优化用于中频应用，适用于特定频率范围的电路，可提高系统效率 。
抗干扰能力强：拥有高电磁抗干扰能力，在复杂电磁环境下能稳定运行，减少外界干扰对器件性能的影响，保障设备可靠运行。
控制接口便捷：采用简单控制接口并带有状态反馈，方便用户对器件进行控制和实时监测，能及时了解器件工作状态，便于系统调试和故障排查。
电源适应性好：支持交流或直流电源供电，在不同电源环境下都能正常工作，增强了产品的通用性和应用灵活性。
器件概述
类型：非对称集成门极换流晶闸管（Asymmetric Integrated Gate-Commutated Thyristor, AS-IGCT）。
型号：5SHY 35L4520。
特点：
高无缓冲关断额定值。
优化用于中频应用。
高电磁抗干扰能力。
带状态反馈的简单控制接口。
支持交流或直流电源。
电气参数
阻断特性
重复断态峰值电压：V₍DRM₎、4500、V
永久直流电压（100 FIT 故障率）：V₍DC₎、2800、V
反向电压：V₍RRM₎、17、V
重复断态峰值电流：I₍DRM₎、50、mA
通态特性
最大平均通态电流（IT (AV) M）：1700 A（半正弦波，TC=85°C，双面冷却）。
最大通态有效值电流（IT(RMS)）：2670 A。
非重复浪涌通态峰值电流：
tp=3 ms 时：50×10³ A。
tp=10 ms 时：32×10³ A。
tp=30 ms 时：20.5×10³ A。
通态电压（VT）：IT=4000 A、Tj=125°C 时，典型值 2.35 V，最大值 2.7 V。
阈值电压（V₍T0₎）：1.4 V（Tj=125°C）。
斜率电阻（rT）：0.325 mΩ。
开关性能
开通特性
临界通态电流上升率（diT/dt (cr)）：最大值 1000 A/μs。
开通延迟时间（td (on)）：最大值 3.5 μs。
状态反馈开通延迟时间（td (on) SF）：最大值 7 μs。
上升时间（tr）：最大值 1 μs。
单次开通能量（Eon）：最大值 1.5 J。
关断特性
最大可控关断电流（ITGQM）：4000 A。
关断延迟时间（td (off)）：最大值 7 μs。
状态反馈关断延迟时间（td (off) SF）：最大值 7 μs。
单次关断能量（Eoff）：典型值 19.5 J，最大值 22 J。
门极单元（Gate Unit）数据
电源参数
门极单元电压（VGin RMS）：28-40 V（交流方波或直流）。
最小启动电流（Igin Min）：2 A。
最大功耗（Pgin Max）：130 W。
内部电流限制（Igin Max）：8 A。
光控输入 / 输出
最小导通时间（ton）：40 μs。
最小关断时间（toff）：40 μs。
光输入功率（Pon CS）：-15 至 - 1 dBm。
光噪声功率（Poff CS）：最大值 - 45 dBm。
热特性
结温范围（Tvj）：-25 至 125°C。
存储温度（Tstg）：-25 至 60°C。
环境工作温度（Ta）：-25 至 50°C。
结到壳热阻（Rth (j-c)）：最大值 8.5 K/kW（双面冷却）。
壳到散热器热阻（Rth (c-h)）：最大值 3 K/kW（双面冷却）。
其他信息
瞬态热阻抗模型：Z th(j−c)(t)=∑ i=1nR i(1−e −t/τi)
通态电压特性模型：分 25°C 和 125°C 两种温度下的计算公式。
注意事项
所有最大额定值为临界参数，超过可能损坏器件。
门极单元与功率电路无电气隔离，操作需注意安全。
光纤电缆在有光时禁止插拔。
