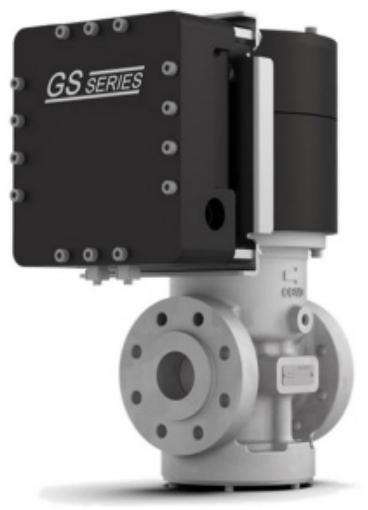

WOODWARD GS50 Gas Fuel Valve Actuator with On-board Driver燃气阀执行器

产品特点

集成设计

内置驱动器，无需额外外部控制模块，简化系统布线和安装复杂度。

多种规格适配

接口尺寸：2 英寸（2IN），适配不同管径的燃料管道。

压力等级：RF600#（法兰连接）或 SAE（螺纹连接），满足高压工况需求。

材质：主体采用不锈钢（SST）或铝合金（ALUM），适应不同环境腐蚀性要求。

电气特性

工作电压：支持 125V DC 或 24V DC，兼容多种电源系统。

动作类型：根据型号不同，可实现不同行程（如 1.0 ACD、1.5 ACD、2.0 ACD）的精确控制。

安全与认证

符合非 SIL（安全完整性等级）和非 RTE（远程终端设备）标准，适用于普通工业场景。

防护设计：通过导管（CONDUIT）或连接器（CONNECTORS）实现电气接口防护，适应工业环境。

型号与零件号

型号描述零件号

GS50，2IN RF600#，SST，1.0 ACD，125V，非 SIL，非 RTE，导管连接 9908-1605

GS50，2IN RF600#，SST，1.5 ACD，125V，非 SIL，非 RTE，导管连接 9908-1606

GS50，2IN RF600#，SST，2.0 ACD，125V，非 SIL，非 RTE，导管连接 9908-1607

GS50，2IN SAE，ALUM，1.0 ACD，125V，非 SIL，非 RTE，连接器连接 9908-1665

GS50，2IN SAE，ALUM，1.0 ACD，24V，非 SIL，非 RTE，连接器连接 9908-1666

GS50，2IN SAE，ALUM，1.5 ACD，125V，非 SIL，非 RTE，连接器连接 9908-1668

GS50，2IN SAE，ALUM，1.5 ACD，24V，非 SIL，非 RTE，连接器连接 9908-1669

GS50，2IN SAE，ALUM，2.0 ACD，125V，非 SIL，非 RTE，连接器连接 9908-1671

GS50，2IN SAE，ALUM，2.0 ACD，24V，非 SIL，非 RTE，连接器连接 9908-1673

应用场景

工业燃气轮机：用于调节燃料流量，控制发动机转速和功率输出。

能源发电：在燃气发电机组中实现燃料精确计量，提升发电效率。

压缩机组：配合燃气轮机驱动压缩机，稳定工艺流程中的燃料供给。

优势分析

集成化设计，简化系统架构

板载驱动器与执行器一体化集成，无需额外配置独立驱动模块，减少控制柜空间占用和布线复杂度，降低安装成本与维护难度。

适配工业现场 “即插即用” 需求，缩短系统调试时间。

规格多样性，适配广泛场景

接口与压力等级：提供 2 英寸 RF600# 法兰和 SAE 接口，兼容高压燃料管道（如 600 磅级压力系统），适用于燃气轮机、发电设备等高压工况。

材质选择：不锈钢（SST）型号耐腐蚀，适合恶劣环境；铝合金（ALUM）型号重量轻，便于安装维护。

电气兼容性：支持 125V DC 和 24V DC 电源，适配不同工业电源系统，且动作行程覆盖 1.0 ACD 至 2.0 ACD，满足不同流量控制精度需求。

工业环境适应性强

电气接口通过导管（CONDUIT）或连接器（CONNECTORS）防护，具备一定防尘、防溅水能力，适合工业现场复杂环境。

非 SIL 标准设计虽不适用高安全等级场景，但满足普通工业控制需求，性价比高。
