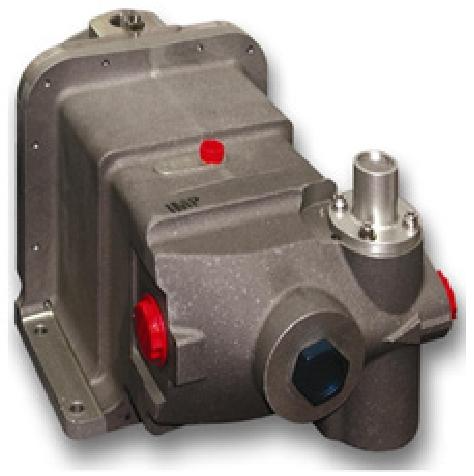

WOODWARD LQ6 Liquid Fuel Valve Actuator with On-board Driver液体燃料阀执行器
产品概述
WOODWARD LQ6 Liquid Fuel Valve Actuator with On - board Driver 是一款专为工业燃气轮机液体燃料控制而设计的先进设备。它集成了电动旋转计量阀、旁通调节器以及板载驱动器模块，能够在 3mw 至 15mw 功率范围的工业燃气轮机中，提供精准的液体燃料流量控制，确保发动机稳定高效运行，在发电、机械驱动和海洋等多个领域的燃气轮机系统中发挥关键作用。
产品结构与原理
集成了电动旋转计量阀、旁通调节器和板载驱动器模块。旋转计量阀通过旋转板元件和精密加工的计量端口实现高精度流量控制，密封靴与板紧密配合，控制流量面积。旁通调节器维持计量阀端口的压差稳定，当压差超设定值，调节器活塞打开，将多余的入口流量旁通回燃料泵入口 。
规格参数
流量范围：80 - 10,800 磅 / 小时（36 - 4900 公斤 / 小时），基于液体燃料比重 0.82。
适配燃料泵类型：可与齿轮泵及其他容积式燃料泵配合使用。
性能特点
流量控制精准：采用旋转板和精密计量端口设计，结合大阀门行程和高精度位置反馈旋转变压器，流量调节比超 100:1，流量控制精度高。
自清洁功能：剪切型动作可防止污染物沉积和系统碎屑堵塞计量端口，保证阀门正常运行，延长使用寿命。
高可靠性：稀土永磁体和高效电磁电路提供强大驱动力，同时减小尺寸。单轴设计减少运动部件，降低故障风险，提高可靠性 。
电气接口多样：具备数字和（4 - 20）mA 接口，方便与控制系统集成，实现远程控制和监测 。还设有离散故障输出和独立关闭功能，增强系统安全性。
产品规格：流量范围为 80 - 10,800 磅 / 小时（36 - 4900 公斤 / 小时），基于液体燃料比重 0.82。可与齿轮泵及其他容积式燃料泵配合使用。
注意事项
安装环境要求：虽然设备具有一定的环境适应性，但应尽量安装在干燥、通风良好的环境中，避免潮湿、多尘或有腐蚀性气体的场所，以保证设备的正常运行和使用寿命。
燃料兼容性：确保所使用的液体燃料符合设备规定的燃料类型和质量标准，避免因使用不合适的燃料导致阀门堵塞或损坏，影响设备性能。
定期维护：尽管设备具有自清洁等功能，但仍需按照 WOODWARD 提供的维护手册进行定期维护，检查设备的运行状态、电气连接以及关键部件的磨损情况等，及时发现并解决潜在问题。
应用领域
主要应用于工业燃气轮机，包括发电、机械驱动和海洋应用等领域的燃气轮机发动机。在发电领域，确保燃气轮机稳定燃烧，提高发电效率；在机械驱动中，为驱动设备提供稳定动力；在海洋应用里，适应海上复杂环境，保障燃气轮机可靠运行。
产品优势：板载驱动器简化系统设计，减少安装空间、时间和成本。整体设计紧凑，成本效益高。高度集成化，减少外部组件，降低系统复杂度和故障点。 作为伍德沃德品牌产品，有专业技术支持和质量保障，产品经过市场验证，可靠性高。
