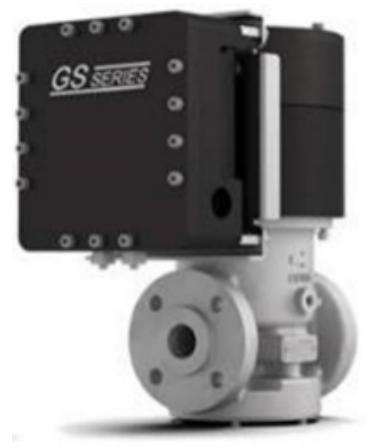

WOODWARD GS40 Gas Fuel Valve Actuator with On-board Driver燃气阀执行器
1.设计和施工
1.1阀体
GS40的特点是1.5英寸的入口/出口不锈钢阀体，带ANSI 600#法兰。这种结构确保了高耐压性和耐用性，使其适用于广泛的工业应用。即使在处理恶劣的气体成分时，不锈钢材料也具有优异的耐腐蚀性。自清洁、剪切式计量动作是一个突出的特点。它有效地使计量端口免受气体冷凝物、污染物和系统碎片的沉积。这一点至关重要，因为随着时间的推移，这些沉积物会限制阀门的性能。无论气源是清洁的管道气还是杂质较多的井口气，GS40都能保持其最佳性能。
1.2执行器
执行器采用集成式电动直接驱动（无齿轮）技术。与传统的齿轮传动执行器相比，这种设计具有几个优点。首先，它减少了机械磨损，从而延长了平均大修间隔时间（MTBO）。这对工厂操作员非常有利，因为它与更长的生产周期和大修期相一致。执行器还具有弹簧复位故障安全机制。在电源故障或系统故障的情况下，弹簧复位功能可确保阀门移动到安全位置，防止与不受控制的气流相关的任何潜在危险。
1.3驾驶员
GS40的车载驱动程序附带了嵌入式服务工具，简化了维护和故障排除。它还具有导管连接功能，可以轻松连接到整个控制系统。驱动器与执行器的集成减少了对外部复杂布线设置的需求，提高了系统的可靠性和安装的便利性。
2.技术规格
2.1燃油温度范围
GS40的设计可在-40°F至350°F（-40至+177°C）的宽燃料温度范围内运行。这种宽的温度容差使其适用于各种操作环境，无论是在寒冷地区还是在气体燃料在到达涡轮机之前经历高温过程的应用中。
2.2燃油压力额定值
GS40的额定供气压力高达1440psig（9928kPa），可以处理高压气体燃料。随着原始设备制造商和运营商继续探索突破燃料质量和燃烧能量含量限制的方法，通常需要更高的燃料压力。GS40能够承受如此高的压力，使其成为现代燃气轮机应用的可靠选择。即使在具有挑战性的燃油压力条件下，它也能实现可靠的点火、排放控制和涡轮效率。
3.应用
GS40主要用于API 616气动衍生物和小型重型燃气轮机控制。它可用于驱动发电机、压缩机、涡轮膨胀机、风扇和泵。例如，在发电厂中，它在加速、稳态运行和减速等不同运行阶段精确计量燃气轮机燃烧系统的气体燃料。这种精确的燃料计量对于保持稳定的功率输出和确保涡轮机的高效运行至关重要，最终有助于可靠的发电。在气体压缩应用中，GS40有助于控制流向压缩机的气体流量，优化压缩过程，提高气体输送系统的整体效率。
