WOODWARD 505汽轮机控制装置
时间: 2025-06-14浏览次数:
WOODWARD 505汽轮机控制装置

WOODWARD 505汽轮机控制装置

品牌背景

WOODWARD(伍德沃德)作为全球知名的工业控制解决方案提供商,在动力系统控制领域拥有深厚的历史底蕴与卓越的技术声誉。自 1870 年成立以来,始终专注于设计、制造和服务各种控制产品,为航空航天、发电、工业驱动等多个关键行业提供核心控制技术支持。凭借不断的技术创新和对品质的执着追求,WOODWARD 在蒸汽轮机控制领域树立了行业标杆,其产品广泛应用于全球各类工业设施,为保障设备高效、稳定运行发挥着关键作用。


产品概述

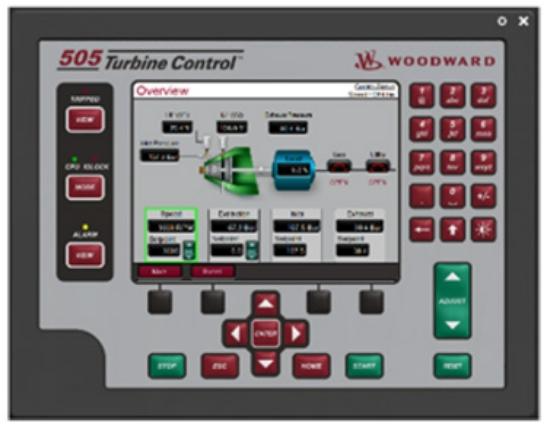

WOODWARD 505 是一款以微处理器为核心的数字式蒸汽轮机控制器,被精心设计用于工业蒸汽轮机的精准控制与可靠保护。其设计初衷是为各种蒸汽轮机应用场景提供标准化、可定制的控制解决方案,涵盖了从简单的单阀汽轮机控制到复杂的多工况汽轮机系统。505 控制器被封装于工业级硬化外壳内,既适合安装在工厂控制室的系统控制面板中,也能置于汽轮机旁,方便现场操作与监控。其前面板集成了编程站与操作员控制面板(OCP)的功能,极大地方便了工程师根据具体工厂需求进行编程设置,同时也便于工厂操作员轻松实现汽轮机的启动、停止操作以及控制模式的切换。


规格参数

(一)电源规格
型号 9907 - 162/9907 - 163:支持 18 - 32 VDC 电源输入,适用于对电源稳定性要求较高且采用直流供电的工业环境。
其他部分型号:可适配 220 VAC 等交流电源,满足不同电力基础设施条件下的使用需求,增强了产品在各类工业场景中的通用性。
(二)尺寸规格
普通面板安装尺寸:约为长 14 英寸(356mm)× 高 11 英寸(279mm)× 深 4 英寸(102mm),紧凑的外形设计使其能够灵活安装于各种控制柜内,节省空间的同时不影响其功能的发挥。
可选 NEMA 4 型舱壁安装外壳尺寸:约为长 20 英寸(508mm)× 高 20 英寸(508mm)× 深 7.6 英寸(193mm),该外壳具备防水、防尘特性,适用于室内外较为恶劣的环境条件,进一步拓宽了产品的应用范围。
(三)环境适应性参数
工作温度范围:标准型号为 - 25℃至 + 65℃,能够适应大多数常规工业环境的温度变化,确保在不同季节和地域条件下稳定运行。对于采用 NEMA 4 型外壳的产品,工作温度范围为 - 25℃至 + 55℃,在具备防护特性的同时,依然保持了良好的温度适应性。
湿度适应性:通过 Lloyd’s env2 test # 1 测试,表明其在一定湿度范围内能够正常工作,有效避免了因湿度问题导致的电气故障,提高了产品的可靠性。
抗冲击与振动性能:冲击方面,满足美国军用标准 US MIL - STD - 810 C, method 516.2 - 1, procedure 1b,能够承受一定强度的机械冲击;振动方面,通过 Lloyd’s env2 test # 1 测试,在振动环境下依然能够稳定运行,适用于安装在存在振动源的设备附近,如大型机械设备旁的蒸汽轮机控制系统。


核心功能

(一)转速与频率控制
精准转速调节:采用先进的控制算法,能够根据设定值精确调节汽轮机的转速,控制精度可达 ±0.1% 额定转速,确保汽轮机在不同负载条件下都能稳定运行,为发电、机械驱动等应用提供稳定的动力输出。例如,在发电场景中,稳定的转速是保证电能质量的关键因素,WOODWARD 505 能够有效维持转速稳定,减少频率波动,提高发电效率与电能品质。
频率跟随功能:可根据电网频率或其他外部频率信号自动调整汽轮机转速,实现与电网或其他设备的同步运行,增强了汽轮机在复杂电力系统中的适应性和兼容性。在多台机组并联运行的发电站中,各机组需要通过频率同步来协同工作,505 的频率跟随功能能够确保每台汽轮机都能精准匹配电网频率,保障电力系统的稳定运行。
(二)压力控制
多种压力控制模式:支持对汽轮机的进气、排气、抽气等多个部位的压力进行控制或限制。例如,在汽轮机进气口,可根据实际需求对进气压力进行精确控制,确保蒸汽以合适的压力进入汽轮机,提高能量转换效率;在排气口,通过控制排气压力,优化汽轮机的背压条件,提升机组整体性能。在一些工业生产过程中,需要精确控制蒸汽的压力来满足特定的工艺要求,WOODWARD 505 的压力控制功能能够根据工艺设定值实时调节蒸汽压力,保障生产过程的稳定性和产品质量。
压力保护机制:当压力超出预设的安全范围时,能够迅速触发保护动作,如关闭进气阀、调整汽轮机运行工况等,防止因压力异常对设备造成损坏,保障设备和人员的安全。在化工、炼油等行业,蒸汽系统的压力安全至关重要,一旦压力失控可能引发严重的安全事故,505 的压力保护机制能够及时应对异常情况,避免事故的发生。
(三)负载控制与限制
灵活的负载调节:可根据实际需求对汽轮机的负载进行精确控制,既能够实现恒负载运行,满足一些对功率输出稳定性要求较高的应用场景;也能根据外部指令或系统需求动态调整负载,适应不同工况的变化。在热电联产系统中,汽轮机需要根据热负荷和电负荷的变化实时调整负载,WOODWARD 505 能够快速响应并精确调节,实现能源的高效综合利用。
负载限制功能:为防止汽轮机过载运行,设置了负载限制功能,可根据设备的额定参数和实际运行状况,设定负载上限,当负载接近或超过上限时,自动采取调节措施,如减少进气量、降低转速等,保护汽轮机免受过载损坏,延长设备使用寿命。在工业生产中,有时会出现临时性的用电或用热高峰,可能导致汽轮机负载瞬间上升,505 的负载限制功能能够有效防止汽轮机因过载而停机或损坏,保障生产的连续性。
(四)启动与停机控制
多种启动模式:提供手动、半自动、自动和远程控制等多种启动程序。手动启动模式给予操作人员充分的现场控制权,适用于需要精细调试或特定操作流程的场景;半自动启动模式则在部分关键步骤上实现自动化,简化操作流程的同时保留了一定的人工干预空间;自动启动模式可按照预设的程序自动完成汽轮机的启动过程,包括暖机、升速、并网等一系列复杂操作,大大提高了启动的准确性和效率;远程控制模式则允许操作人员在远离汽轮机的控制室或其他地点通过通信网络实现启动操作,方便了集中监控和管理。在一些大型工业设施中,汽轮机的启动需要严格遵循特定的操作规程,WOODWARD 505 的多种启动模式能够满足不同场景下的需求,确保启动过程安全、可靠。
安全停机功能:在检测到异常情况(如超速、过载、压力异常等)或接收到停机指令时,能够迅速执行停机操作,通过关闭进气阀、触发紧急制动装置等措施,使汽轮机快速、安全地停止运行,避免事故的进一步扩大。在紧急情况下,快速、可靠的停机功能是保障设备和人员安全的最后一道防线,505 的安全停机机制能够在极短的时间内响应并执行停机操作,最大限度地降低损失。


工作原理

WOODWARD 505 通过内置的微处理器和一系列复杂的控制算法来实现对蒸汽轮机的精确控制。其工作过程主要基于闭环控制原理,通过实时采集汽轮机的各种运行参数(如转速、压力、温度等),并将这些参数与预设的设定值进行比较,计算出两者之间的偏差。然后,微处理器根据预先设定的控制算法(如 PID 控制算法)对偏差进行处理,生成相应的控制信号,该信号经过放大、转换等处理后,传输至汽轮机的执行机构(如电液转换器、调节阀等),通过调整执行机构的动作(如调节阀的开度)来改变汽轮机的运行状态,从而使汽轮机的实际运行参数逐渐接近设定值,实现稳定、精确的控制。
例如,在转速控制过程中,安装在汽轮机轴上的转速传感器将实时检测到的转速信号以频率形式传输给 WOODWARD 505。505 内部的频率 / 电压转换器将该频率信号转换为对应的电压信号,然后与预设的转速设定值进行比较,计算出转速偏差。微处理器根据 PID 控制算法对该偏差进行运算,生成控制信号。该控制信号以 4 - 20mA 电流信号的形式输出给电液转换器(I/H 或 CPC),电液转换器将电流信号转换为相应的二次油油压(一般为 0.15 - 0.45MPa),二次油油压作用于错油门滑阀,进而控制调节汽阀的开度,改变进入汽轮机的蒸汽流量,最终实现对汽轮机转速的调节,使其稳定在设定值附近。


关键优势

(一)高度的用户可配置性
灵活的参数设置:用户可根据汽轮机的具体型号、运行工况以及实际应用需求,对 WOODWARD 505 的各种控制参数(如转速设定值、压力控制范围、负载限制值等)进行灵活设置,无需特殊的控制工程师即可完成,大大提高了产品对不同应用场景的适应性。对于不同类型的蒸汽轮机,其额定参数、运行特性可能存在较大差异,505 的灵活参数设置功能能够让用户根据实际情况进行定制化配置,充分发挥汽轮机的性能优势。
自定义控制逻辑:允许用户根据特定的工艺流程和控制要求,自定义部分控制逻辑,如启动顺序、保护动作逻辑等,满足个性化的控制需求。在一些特殊的工业生产过程中,可能需要对汽轮机的控制逻辑进行特殊设计,以满足生产工艺的特殊要求,WOODWARD 505 的自定义控制逻辑功能为用户提供了极大的便利,能够实现量身定制的控制方案。
(二)先进的图形化界面与操作便捷性
直观的图形显示:配备 8.4 英寸(21 厘米)的图形显示界面,能够以直观的图形和数字形式同时显示汽轮机的实际运行值和设定值,如转速、负载、压力等参数,使操作人员能够一目了然地了解汽轮机的运行状态,简化了操作过程,降低了操作失误的概率。在实际操作中,清晰、直观的图形显示能够帮助操作人员快速获取关键信息,及时做出正确的决策,提高工作效率。
用户友好的操作面板:前面板设计简洁、操作方便,通过一系列功能按键和菜单驱动的操作方式,工程师可轻松访问和编程机组的具体工厂要求,工厂操作员也能方便地进行汽轮机的启动、停止以及控制模式的切换等操作。同时,密码安全保护功能确保了只有授权人员才能对设备进行关键参数的修改和程序设置,保障了设备运行的安全性和稳定性。即使是对控制系统不太熟悉的操作人员,也能通过简单的培训快速上手使用 WOODWARD 505,降低了操作人员的技术门槛,提高了设备的易用性。
(三)强大的通信与系统集成能力
丰富的通信接口:具备两个独立的 Modbus 通信链路(支持 ASCII 或 RTU 协议,兼容 RS - 232、RS - 422 或 RS - 485 接口),可方便地与其他工业自动化设备(如 DCS 系统、PLC、上位机等)进行数据通信和交互,实现对汽轮机的远程监控、数据采集与分析,以及与整个工厂自动化系统的集成。在现代化的工业生产中,设备之间的互联互通至关重要,WOODWARD 505 的丰富通信接口能够使其无缝融入工厂的自动化网络,实现集中控制和管理,提高生产效率和管理水平。
分布式 I/O 扩展:支持分布式 I/O(如 Link Net - HT)扩展,可根据实际需求灵活增加输入 / 输出通道,连接更多的传感器和执行器,实现对汽轮机更全面、更精细的控制。例如,在一些复杂的汽轮机系统中,需要监测和控制更多的参数,如油温、振动、位移等,通过分布式 I/O 扩展,WOODWARD 505 能够轻松满足这些需求,提升系统的控制能力和可靠性。
(四)卓越的控制性能与稳定性
高精度控制算法:采用先进的控制算法(如自适应 PID 控制算法),能够根据汽轮机运行过程中的动态变化实时调整控制参数,实现对转速、负载、压力等关键参数的高精度控制,控制精度高、响应速度快,有效保障了汽轮机运行的稳定性和可靠性。在汽轮机运行过程中,负载、蒸汽参数等因素可能会发生频繁变化,505 的高精度控制算法能够快速、准确地响应这些变化,保持汽轮机运行参数的稳定,提高设备的运行效率和产品质量。
多重安全保护机制:集成了多种安全保护功能,如超速保护(可设置超速跳闸阈值,一般为 110% - 115% 额定转速)、临界转速回避(自动识别并避开汽轮机的共振转速区间,防止设备因共振而损坏)、过载保护、压力保护等,全方位保障汽轮机的安全运行。在工业生产中,设备的安全运行至关重要,WOODWARD 505 的多重安全保护机制能够有效预防事故的发生,降低设备维护成本,提高生产的安全性和连续性。


注意事项

(一)安装注意事项
环境选择:应选择安装在干燥、通风良好、无腐蚀性气体和强电磁干扰的环境中,避免控制器受到潮湿、腐蚀或电磁干扰而影响正常工作。在有腐蚀性气体的化工车间或存在强电磁辐射的变电站附近等环境中,可能会对 WOODWARD 505 的电子元件造成损害,导致控制精度下降或设备故障。
安装位置与方式:按照产品手册的要求进行正确的安装,确保控制器安装牢固,避免在运行过程中因振动或位移而导致接线松动、接触不良等问题。对于采用舱壁安装的型号,要确保安装外壳的密封性,防止灰尘、水汽等进入控制器内部。在振动较大的设备附近安装时,应采取适当的减震措施,如使用减震垫等,减少振动对控制器的影响。
(二)接线注意事项
正确接线:严格按照接线图进行接线,确保电源接线、传感器接线、执行器接线以及通信接线等连接正确、牢固,避免出现接线错误导致设备损坏或运行异常。在连接电源时,要注意电源的极性和电压是否符合产品要求;在连接传感器和执行器时,要确保信号线和控制线的连接正确,避免信号干扰和误动作。
屏蔽与接地:对于通信线和一些敏感信号线,应采用屏蔽线,并确保屏蔽层正确接地,以减少电磁干扰对信号传输的影响。同时,控制器本身也应良好接地,接地电阻应符合产品要求,以保障设备的安全运行和稳定工作。在工业环境中,电磁干扰较为复杂,不正确的屏蔽和接地可能会导致信号失真、控制不稳定等问题,影响汽轮机的正常运行。
(三)操作与维护注意事项
操作人员培训:操作人员应经过专业培训,熟悉 WOODWARD 505 的操作方法、控制功能以及常见故障处理方法,避免因误操作而导致设备损坏或生产事故。在进行设备操作前,操作人员应认真阅读产品操作手册,了解设备的各项功能和操作流程,严格按照操作规程进行操作。
定期维护与检查:定期对控制器进行维护和检查,包括清洁设备表面、检查接线是否松动、查看设备运行状态指示灯是否正常等。同时,定期对控制器的软件进行升级,以获取最新的功能和性能优化,提高设备的可靠性和稳定性。定期维护能够及时发现并解决潜在的问题,延长设备的使用寿命,保障汽轮机的长期稳定运行。


相似型号补充

(一)WOODWARD 505 - XT
功能增强:在 505 的基础上进行了功能扩展,适用于更复杂的单阀、单抽汽或单进汽蒸汽轮机应用场景。相比 505,505 - XT 拥有更多的模拟量和离散量输入 / 输出(I/O)通道,能够连接更多的传感器和执行器,实现对汽轮机更全面、更精细的控制。例如,在一些需要精确控制抽汽量或进汽量的工业过程中,505 - XT 的多 I/O 通道功能能够更好地满足控制需求,提高生产过程的稳定性和产品质量。
性能提升:采用了更先进的控制算法和硬件架构,在控制精度、响应速度等方面有进一步提升。其转速控制精度可达 ±0.05% 额定转速,相比 505 的 ±0.1% 额定转速有了显著提高,能够更好地满足对转速稳定性要求极高的应用场景,如高精度发电系统、精密机械驱动等。
(二)WOODWARD Flex 500
高度灵活的控制架构:具有更加灵活的控制架构,可根据不同的应用需求进行定制化配置,适用于各种复杂的蒸汽轮机系统以及多机组联合运行的场景。它能够通过软件编程实现多种控制策略的切换和组合,满足不同工况下的控制要求,为用户提供了更大的灵活性和可扩展性。在大型发电站中,多台汽轮机需要协同工作,Flex 500 能够根据电网负荷
