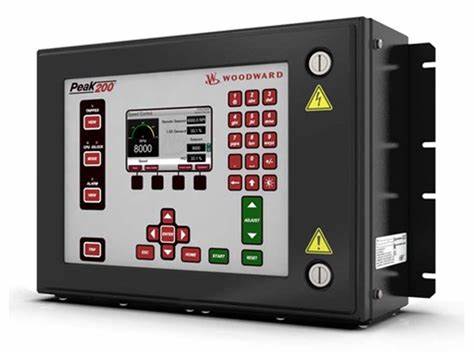

WOODWARD Peak200汽轮机控制装置
产品概述
峰值200系列控制器具有多种型号，以满足不同工况和安装需求。从安装方式来看，有舱壁安装（舱壁安装）和前面板安装（前面板安装）两种选择。在电压适配方面，涵盖低压（LV如 24 VDC）和高压（HV如 120/220 VAC）型号。此外，针对危险区域，如 ATEX 2区、1级2区危险。位置。顺从的等环境，也有相应的认证型号，确保在特殊环境下的安全稳定运行。
产品优势
控制精度高：支持比例、积分、微分（PID）控制算法，能够对转速、负载等关键参数进行精确控制。在转速控制方面，控制误差可低至 ±0.5%，确保蒸汽涡轮始终运行在最佳状态；在负载响应方面，响应时间小于 500ms，能够快速适应负载的变化，保障系统的稳定性和可靠性。
操作便捷：是现场可配置的控制器，借助内置的图形用户界面（GUI）该界面采用菜单驱动屏幕设计，站点工程师无需具备复杂的编程技能，即可轻松将控件配置为适用于特定应用程序的设置。这种便捷的操作方式，不仅提高了配置效率，还降低了对操作人员专业技能的要求，使得设备的安装调试和日常维护更加简单易行。
环境适应性强：部分型号进行了抗硫 保形的涂层处理，使其具备出色的抗腐蚀能力，能够在含有硫等腐蚀性物质的恶劣环境中稳定运行。普通位置型号的工作温度范围为 - 20℃ - +60℃，危险区域认证型号则严格遵循相关标准，确保在危险环境下的安全运行，产品适用范围广泛，可满足不同行业、不同环境下的蒸汽涡轮控制需求。
成本效益高：其单一设计可广泛应用于多种不同的控制应用场景，企业无需为不同的项目或需求采购多种复杂的控制器，大大降低了采购成本和定制成本。同时，该产品交付时间短，能够快速满足项目的紧急需求，减少项目整体周期，提高企业的生产效率，为企业带来更高的经济效益。

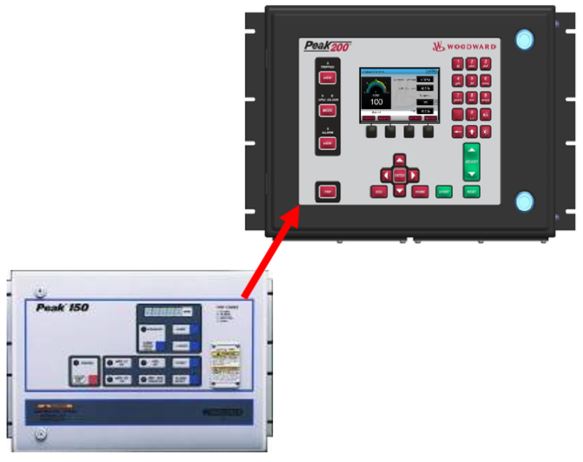

功能升级延续性好：基于成熟的 505 平台进行全新设计，既继承了 505 平台的一些成熟技术和基本功能，如速度控制 PID、启动模式（手动、自动）、临界速度带、远程速度设定点（可配置）、超速保护及测试能力、接受冗余速度传感器、用户可配置等，确保了产品的稳定性和可靠性；又在此基础上进行了功能升级，增加了图形化 HMI、前面板可配置性（无需手持设备）、多语言能力、首次跳闸事件锁存、跳闸和警报日志、实时趋势、内部涡轮模拟器、1 个过程控制 PID（分级PID）等新功能，为用户提供更加丰富、便捷、高效的使用体验。
型号与配置规格
安装方式
舱壁安装（舱壁安装）：适用于设备内部集成，节省空间
前面板安装（前面板安装）：便于现场操作与可视化监控
电压等级
低压（LV）：24伏直流电（型号：8200-1500、8200-1503）
高压（高压）：120vac/DC、220vac（型号：8200-1501、8200-1504）
危险区域认证
ATEX 2区：适用于爆炸性气体环境（如 8200-1502、8200-1505）
1级2区雾霾。位置。符合要求：北美危险区域认证（如 8200-1508、8200-1509）
核心部件号示例
舱壁安装 等级：8200-1500
前面板安装 高压：8200-1504
-ATEX区域2:8200-1502
-一级分区2:8200-1508
技术参数规格
控制精度
转速控制：±0.5% 额定转速（NEMA D级标准）
负载分配误差：≤1%（多机并联时）
输入电源
LV 型号：24伏直流电（±10%）
HV 型号：120伏交流/直流（±15%）或 220 真空度（±10%）
危险区域型号：具备防爆电源隔离设计
信号输入 / 输出
模拟量输入：4-20mA（程序速度设定）、0-5V
模拟量输出：4-20mA（负载控制）
数字量输入 / 输出：干接点（启动 / 停机信号、报警输出）
通信接口
2.以太网（10/100Mbps支持 Modbus TCP）
-2×CANopen（支持DS301/DS401协议）
-1×RS485（Modbus RTU）
显示界面
图形化 人机界面：128×64像素菜单驱动屏幕，支持多语言（中文、英文、西班牙文等）
- 实时显示：转速、负载、温度、故障代码等参数
功能性能规格
转速控制
双动态 PID 算法，响应时间＜200ms
- 转速范围：0-150% 额定转速（可配置）
- 临界速度回避：自动跳过共振转速区间
负载控制
支持恒转速、恒功率、恒压力控制模式
- 负载阶跃响应时间＜500ms（10%→90%负载变化）
启动与停机
手动启动：分步控制（暖机、升速、并网）
- 自动启动：一键完成启动序列（含顺控逻辑）
- 紧急停机：响应时间＜100ms
安全保护
超速跳闸阈值：110%-115% 额定转速（可调）
- 轴承温度保护：≥120℃（可配置）
- 振动保护：≥50μm（峰值，可配置）
数据记录
跳闸日志：存储最近 50 条事件记录
- 趋势曲线：支持 8 路参数实时趋势（存储时长≥72 小时）
环境适应性规格
工作温度
普通型号：-20℃~+60℃
-危险区域型号：-40℃~+70℃（ATEX认证范围）
防护等级
前面板安装：IP54（防护湖水）
舱壁安装：IP20（室内环境）
抗腐蚀能力
可选抗硫 保形的涂层（适用于含 H₂S 等腐蚀性气体环境）
抗振动
-5-50Hz，2G（符合ISO 16750-3标准）
