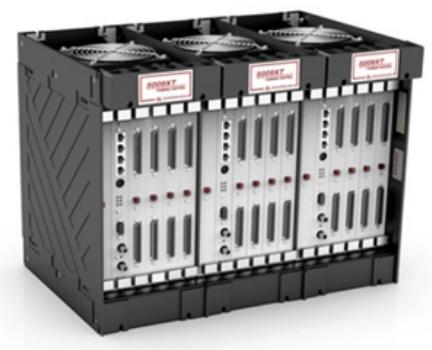

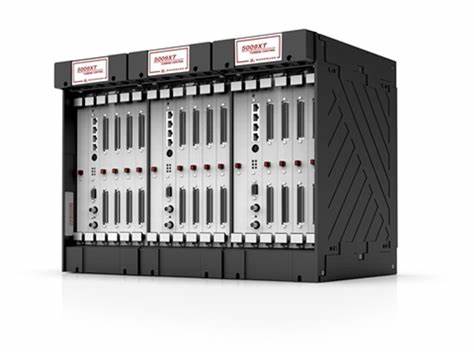

WOODWARD 5009XT汽轮机控制装置
产品定位和核心价值观
WOODWARD 5009XT是专为工业汽轮机系统设计的高端数字控制器，专为复杂操作条件下的多变量控制要求而设计。作为伍德沃德工业汽轮机控制系列的核心产品，它的定位高于基本的2301E-ST和505系列，专注于需要高可靠性、冗余设计和灵活扩展的中大型汽轮机系统，如发电厂汽轮机、工业驱动汽轮机组等。该产品的核心价值在于通过模块化硬件架构和先进的控制算法实现速度、负载和压力的精确协同控制。它还支持三重冗余（TMR）配置，满足SIL级安全要求，并降低了关键设备停机的风险。
规格参数
输入电源：支持多种常用电源规格，如120 VAC/DC、220 VAC等，可根据实际应用场景灵活选择，满足不同工业环境的电源需求，具有良好的电源兼容性。
控制精度：速度控制精度极高，达到额定转速的±0.1%，能够准确保持汽轮机的运行速度，保证设备在各种工况下稳定运行，为生产过程提供稳定的功率输出。在负荷控制方面，≤1%的负荷分配误差（当多台机器并联连接时）可以实现多台汽轮机之间的高效协同工作，优化系统的整体运行效率。
通信接口：配备多种通信接口，包括以太网接口（支持Modbus TCP协议）、CANopen接口（支持DS301/DS401协议）和RS485接口（支持Modbus-RTU协议）。这些接口使5009XT能够轻松地与其他设备交互和通信，使其易于集成到工厂的分布式控制系统（DCS）或可编程逻辑控制器（PLC）系统中，用于远程监控、参数调整和系统级自动化控制。
显示和操作界面：它有一个直观的图形人机界面（HMI），通常有一个高分辨率的显示屏，可以清楚地显示汽轮机的各种运行参数，如速度、温度、压力、负载等。界面采用菜单驱动设计，操作简单。即使是非专业人士也可以快速开始参数设置、系统监控和故障诊断。支持多语言显示，方便来自世界各地的用户使用。
环境适应性参数：工作温度范围通常为-20℃至+60℃，能够适应大范围的工业环境温度变化，在北方寒冷地区和南方炎热地区都能稳定运行。在防护等级方面，前面板安装型号可达到IP54，具有一定的防尘防水性能，能有效防止灰尘和水滴进入设备内部，影响其正常运行；舱壁的安装型号一般为IP20，适用于相对清洁的室内环境。一些型号还提供抗硫保形涂层选项，以提高产品在含硫腐蚀性气体环境中的耐腐蚀性，确保在恶劣的工业环境中长期可靠运行。
工作原理
WOODWARD 5009XT汽轮机控制器的操作基于闭环控制原理。通过对汽轮机运行参数的实时监测和反馈，不断调整控制信号，实现汽轮机的精确控制。具体工作流程如下：
参数监测：控制器通过连接到汽轮机系统的各种传感器，如速度传感器、温度传感器、压力传感器、振动传感器等，收集汽轮机的实时运行参数。这些传感器将物理量转换为电信号，并将其传输到控制器的输入模块。
信号处理和比较：控制器的微处理器处理和分析输入的传感器信号，将收集到的实际操作参数与用户预设的目标值进行比较，并计算两者之间的偏差。例如，在速度控制中，将实际速度与预设速度目标值进行比较，以获得速度偏差值。
控制算法计算：基于计算出的偏差值，控制器使用内部预设的控制算法，如PID控制算法，进行计算处理。PID算法根据偏差的比例、积分和微分参数计算相应的控制量，以确定蒸汽阀开度所需的调整幅度和方向。例如，如果实际速度低于目标速度，PID算法将计算一个控制信号来增加蒸汽阀的开度，以增加进入涡轮机的蒸汽流量，从而增加速度；相反，如果实际速度高于目标速度，则计算信号以减小阀门开度。
控制信号输出：通过控制算法计算获得的控制量通过控制器的输出模块转换为相应的电气或液压信号（取决于执行器的类型），并传输到蒸汽阀的执行器。致动器基于接收到的控制信号调节蒸汽阀的开度，从而改变进入蒸汽轮机的蒸汽流量和压力。
运行状态的反馈和调整：随着蒸汽阀开度的变化，汽轮机的运行状态也会发生变化，其运行参数也会相应变化。这些新的操作参数再次通过传感器反馈给控制器。控制器重复监测、比较、计算和输出的过程，不断调整控制信号，使汽轮机的运行参数保持在预设的目标范围内，实现汽轮机的稳定和精确控制。在整个工作过程中，控制器还将实时监控系统的其他状态信息，如设备的启动/停止状态、每个组件的故障状态等，并根据这些信息对控制策略进行相应的调整，以确保系统的安全可靠运行。
注意事项
安装环境要求：安装5009XT控制器时，应严格按照产品说明书的要求选择合适的安装环境。避免安装在高温、高湿、强电磁干扰、腐蚀性气体或灰尘的地方，以确保控制器的正常运行和使用寿命。例如，在化工生产车间安装时，如果存在大量腐蚀性气体，应选择有防腐涂层的型号，并采取有效的保护措施，如安装在密封的控制柜中。同时，要保证安装位置有良好的通风散热条件，防止控制器因过热而损坏。对于前面板安装的型号，应注意防护等级的要求，避免溅水或灰尘进入设备内部。
电源连接和稳定性：正确连接电源是保证控制器正常运行的关键。一定要按照规定的电源规格和接线方法进行连接，以确保电源的稳定性和可靠性。在功率波动较大的地方，建议安装电压调节器或不间断电源（UPS），以防止电源异常对控制器造成损坏。同时，有必要定期检查电源线的连接，以确保没有松动或短路。在一些供电不稳定的偏远地区或工业现场，使用UPS可以有效避免突然停电造成的设备故障和数据丢失，确保汽轮机系统的安全停机。
